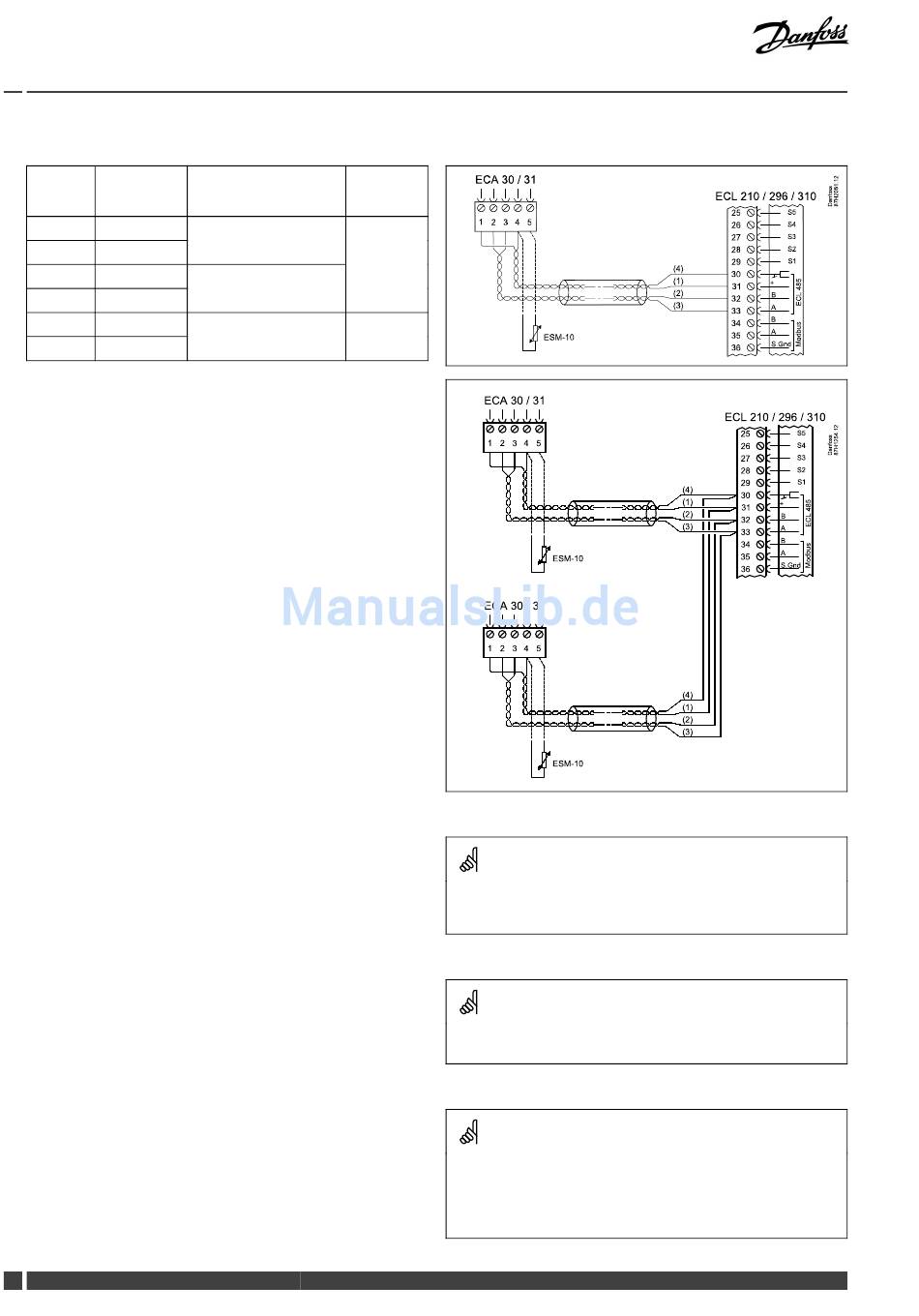

2.5.5 Elektrischer Anschluss der ECA 30/31

Klemme Klemme ECA
ECL 30/31
30 4
31 1
32 2
33 3
4
5
* Nach dem Anschließen des externen Raumtemperaturfühlers
muss die ECA 30/31 aus- und wieder eingeschaltet werden.
Die Kommunikation mit dem ECA 30/31 muss im ECL Comfort
Regler unter „ECA Adr." eingerichtet werden.
Die ECA 30/31 muss ebenfalls entsprechend eingestellt werden.
Nach dem Einrichten der Applikation ist die ECA 30/31 nach
2 bis 5 Minuten betriebsbereit. Die ECA 30/31 zeigt einen
Fortschrittsbalken an.
22 DEN-SMT/DK
ECL Comfort 310, Application A319
Emp-
Beschreibung
fohlener
Typ
Verdrilltes Paar
Kabel mit 2x
verdrilltem
Paar
Verdrilltes Paar
Externer
ESM-10
Raumtemperaturfühler *
ECA 30 / 31
1 2 3 4 5
ESM- 10
ECA 30 / 31
1 2 3 4 5
ESM- 10
An einen Regler ECL Comfort 310 oder an ein System bestehend aus
Führungsregler und Folgeregler ECL Comfort 210/296/310 können
maximal zwei ECA 30/31 angeschlossen werden.
Setup-Vorgang für ECA 30/31: Beachten Sie bitte den Abschnitt
„Weitere Informationen".
ECA-Meldung:
„Gew. Applikation ECA Neu":
Die Software (Firmware) der ECA-Einheit ist nicht mit der Software
(Firmware) des Reglers ECL Comfort kompatibel. Bitte wenden Sie sich
an Ihren Danfoss-Händler.
VI.JM.L2.03
ECL 210 / 296 / 310
S 5
25
26 S 4
27 S 3
28 S 2
29 S 1
(4)
30
(1)
+
31
(2)
B
32
(3)
A
33
B
34
A
35
S .Gnd
36
(4)
(1)
(2)
(3)
