Rücklauf Einst. (Einstellungen der Rücklauftemperatur)
Wenn die Rücklauftemperatur den eingestellten Grenzwert übersteigt oder
unterschreitet, ändert der Regler die Vorlauftemperatur automatisch, um eine
angemessene Rücklauftemperatur zu erreichen.
Einfl uss
Diese Begrenzung basiert auf einer PI-Regelung, wobei P (Proportionalbereich) auf
Abweichungen sofort reagiert, wohingegen I (Integrationszeit) über einen gewissen
Zeitraum kleine Abweichungen zwischen den gewünschten und den aktuellen Werten
ausgleicht. Dies erfolgt durch Änderung der Vorlauftemperatur.
Wenn der 'Einfl uss' zu hoch oder die `Anpassung' zu niedrig eingestellt ist, besteht das Risiko
einer instabilen Regelung.
Begr.-Wert (Rücklauftemperaturbegrenzung)
Einstellbereich
10 ... 110 °C
Legen Sie die Rücklauftemperatur für die Anlage fest.
Stellen Sie die Begrenzung der Rücklauftemperatur ein.
Wenn die Rücklauftemperatur den eingestellten Grenzwert übersteigt oder darunter
fällt, ändert der Regler die Vorlauftemperatur automatisch, um eine angemessene
Rücklauftemperatur zu erreichen. Der Einfl uss wird in den Zeilen 4035 und 4036 vorgegeben.
Ein empfohlener Einstellwert für „Begr.-Wert" in WW-Systemen mit konstantem
Vorlauf ist der für die gewünschte WW-Temperatur gewählte Wert.
Dadurch wird verhindert, dass die Rücklauftemperaturbegrenzung im Leerlauf
(keine Warmwasserzapfung/-entnahme) aktiviert wird.
12 VI.KT.F4.03

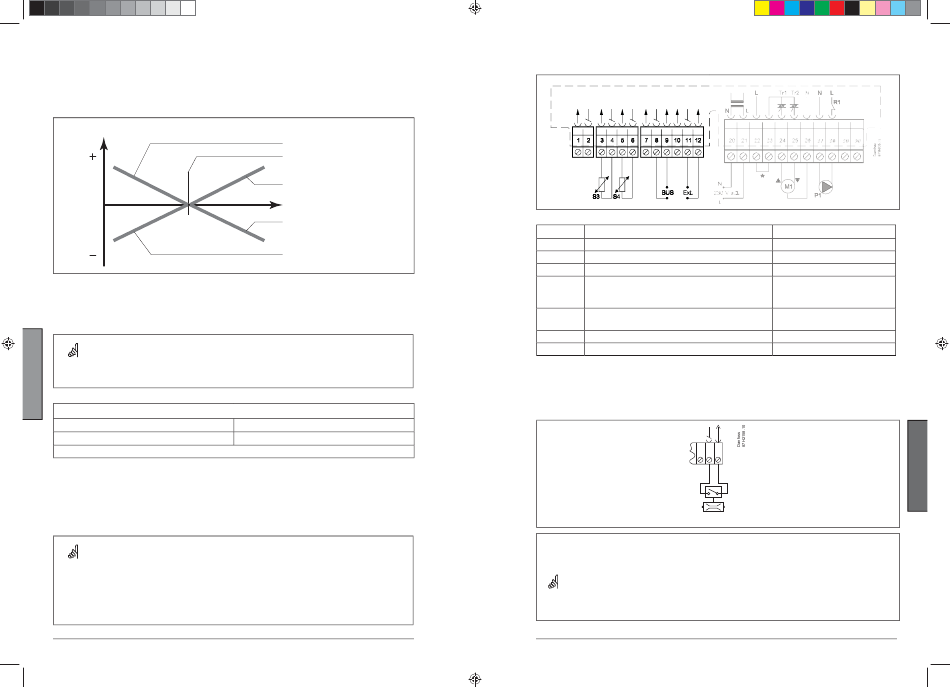

VIKTF403_ECL110_116.indd Spread 12 of 20 - Pages(12, 29) VIKTF403_ECL110_116.indd Spread 12 of 20 - Pages(12, 29)
4000
MIN-Einfl . > 0
S4-WW-Begr
MAX-Einfl . > 0
Rücklauftemperatur
MAX-Einfl . < 0
MIN-Einfl . < 0
4030
Werkseinstellung
50 °C
© Danfoss 01/2014 DEN-SMT/DK
Anschluss der Temperaturfühler und des ECL-Busses
Klemme Beschreibung
1 oder 2 Nicht verwendet
3 oder 4 S3 Vorlauftemperaturfühler*
5 oder 6 S4 Rücklauftemperaturfühler
7 und 8 S2 Primärtemperaturfühler
Ext. Übersteuerung oder
Durchfl ussschalter (FS)
8 oder 9 ECL Bus, Anschlüsse für Raumleitgerät bzw.
Fernbedienungseinheit
10 Nicht verwendet
11 oder 12 Externe Übersteuerung
*
Um die gewünschte Funktionalität zu erhalten, muss der Fühler angeschlossen sein.
Wenn der Fühler nicht angeschlossen ist oder ein Kurzschluss vorliegt, schließt das
Motorstellventil (Sicherheitsfunktion).
Anschluss des Durchfl ussschalters (FS)
10 11 12
FS
Leitungsquerschnitt für den Fühleranschluss:
2
0,4 - 0,75 mm
Kabellänge: Max. 125 m (für alle Fühler inkl. ECL Bus)
Bei Kabeln, die länger als 125 m sind, kann die Datenübertragung durch elektromagnetische
Einstreuungen gestört werden (EMV).
VI.KT.F4.03
DEN-SMT/DK © Danfoss 01/2014
