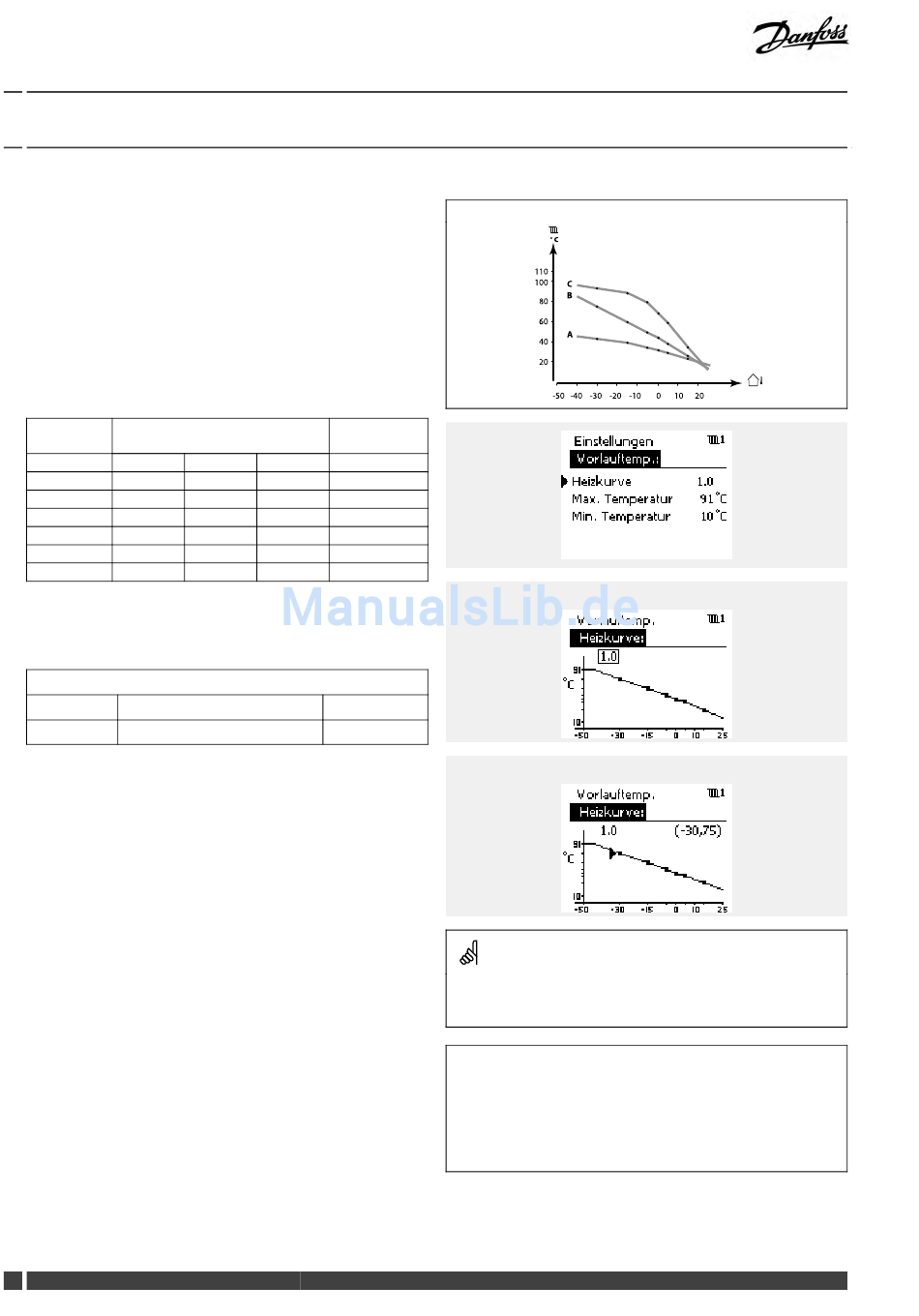

6.0 Einstellungen zum Heizkreis 2

6.1 Vorlauftemperatur

Der ECL Comfort Regler berechnet und überwacht die
Vorlauftemperatur in Abhängigkeit der Außentemperatur. Die
Beziehung zwischen Außentemperatur und Vorlauftemperatur
wird als Heizkurve bezeichnet.
Die Heizkurve wird entweder über die Neigung oder mit
Hilfe von 6 Koordinatenpunkten festgelegt. Dazu wird
die Referenzvorlauftemperatur für 6 fest vorgegebene
Außentemperaturen eingestellt.
Die rechts in der Abbildung dargestellten Heizkurven zeigen
Durchschnittswerte auf Basis der aktuellen Einstellungen.
Außen-
Referenzvorlauftemperatur
temperatur
A
-30 °C 45 °C
-15 °C 40 °C
-5 °C 35 °C
0 °C 32 °C
5 °C 30 °C
15 °C 25 °C
A: Beispiel für eine Fußbodenheizung
B: Werkseinstellungen
C: Beispiel für eine Radiatorenheizung (hoher Bedarf )
Heizkurve
Kreis
1
Es gibt zwei Möglichkeiten, die Heizkurve zu verändern.
1. Der Wert für die Heizkurvenneigung wird geändert.
2. Die Koordinaten für die Heizkurve werden geändert.
Den Neigungswert für die Heizkurve ändern:
Drücken Sie zum Eingeben/Ändern des Neigungswertes für die
Heizkurve den Navigator (Beispiel: 1,0).
Wenn die Neigung der Heizkurve anhand des Neigungswertes
geändert wird, ergibt sich als Schnittpunkt aller Heizkennlinien eine
Referenzvorlauftemperatur = 24.6 °C bei einer Außentemperatur
= 20 °C.
Die Koordinaten ändern:
Drücken Sie zum Eingeben/Ändern der Koordinaten für die
Heizkurve den Navigator (Beispiel: -30,75).
Die Heizkurve ist eine Funktion der Referenzvorlauftemperatur
in Abhängigkeit der Außentemperatur bei einer gewünschten
Raumtemperatur von 20 °C.
Ändert sich die gewünschte Raumtemperatur, ändert sich auch die
Referenzvorlauftemperatur wie folgt:
(Gew. TRaum - 20) x HK x 2.5
wobei „HK" die Neigung der Kurve und 2.5 eine Konstante ist.
68 DEN-SMT/DK
ECL Comfort 210, Applikation A260
Ihre
Einstellungen
B C
75 °C 95 °C
60 °C 90 °C
50 °C 80 °C
45 °C 70 °C
40 °C 60 °C
28 °C 35 °C
Einstellbereich Werkseinstellung
0.1 ... 4.0
Referenzvorlauftemperatur
110
100
B
80
60
A
40
20
-50 -40 -30 -20 -10
Änderungen des Neigungswertes
1.0
Änderungen der Koordinaten
Durch die Funktionen „Schnellaufheizen", „Rampenfunktion", usw.
kann Einfluss auf die berechnete Vorlauftemperatur genommen
werden.
Beispiel:
Heizkurve:
Gewünschte Vorlauftemperatur:
Gewünschte Raumtemperatur:
Berechnung (22–20) × 1.0 × 2.5 =
Ergebnis:
Die gewünschte Vorlauftemperatur wird von 50 °C auf 55 °C korrigiert.
