Instruktion
Neutrale Zone Nz
Kreis
1
Stellen Sie die zulässige Schwankungsbreite für die
Vorlauftemperatur ein.
Ist eine hohe Schwankungsbreite der Vorlauftemperatur zulässig,
ist ein hoher Wert für die Neutralzone einzustellen. Solange die
aktuelle Vorlauftemperatur innerhalb der Neutralzone liegt, erhält
der Stellantrieb vom Regler kein Stellsignal.
Wenn Sie eine Feineinstellung der Regelstrecke vornehmen wollen, können Sie dies mit folgender Methode (Einstellung nach
Zigler-Nichols) erreichen:
• Stellen Sie die Nachstellzeit Tn auf den Höchstwert (999 s) ein.
• Senken Sie den Wert des Proportionalbands Xp solange ab, bis die Anlage anfängt, mit einer konstanten Amplitude zu schwingen.
Damit dieser instabile Zustand erreicht wird, müssen Sie ggf. einen sehr niedrigen Wert eingeben.

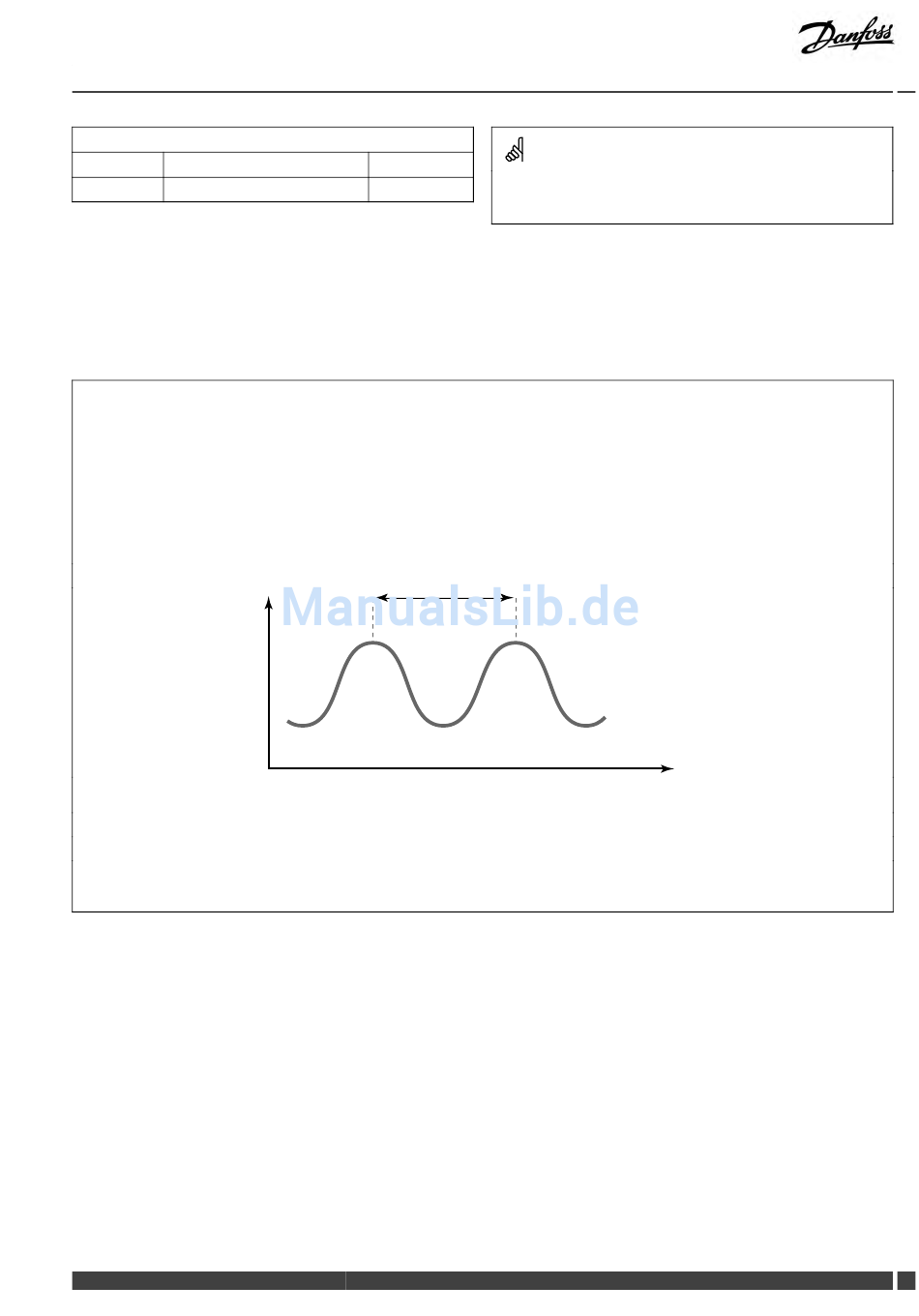

• Finden Sie die kritische Schwingungsdauer mit Hilfe der Temperaturaufzeichnung oder messen Sie die kritische Schwingungsdauer
mit Hilfe einer Stoppuhr.
Die kritische Schwingungsdauer ist ein charakteristischer Wert für die Anlage. Sie können die Einstellungen für die Regelparameter mit
Hilfe der kritischen Schwingungsdauer vornehmen:
Tn = 0.85 x kritische Schwingungsdauer
Xp = 2.2 x Proportionalband innerhalb der kritischen Schwingungsdauer
Erscheint Ihnen das Regelverhalten zu langsam, können Sie den Proportionalbereich um ca. 10 % reduzieren. Stellen Sie sicher, dass
während der Einstellung der Parameter eine Wärmeabnahme erfolgt.
Danfoss District Energy
ECL Comfort 210, Applikation A260
11187
Einstellbereich Werkseinstellung
1 ... 9 K
Temp. Kritische Schwingungsdauer
Die Neutrale Zone liegt symmetrisch um den Wert der
3 K
Referenzvorlauftemperatur, d.h. eine Hälfte liegt über und die andere
Hälfte unter dieser Temperatur.
VI.LG.F1.03
Zeit
