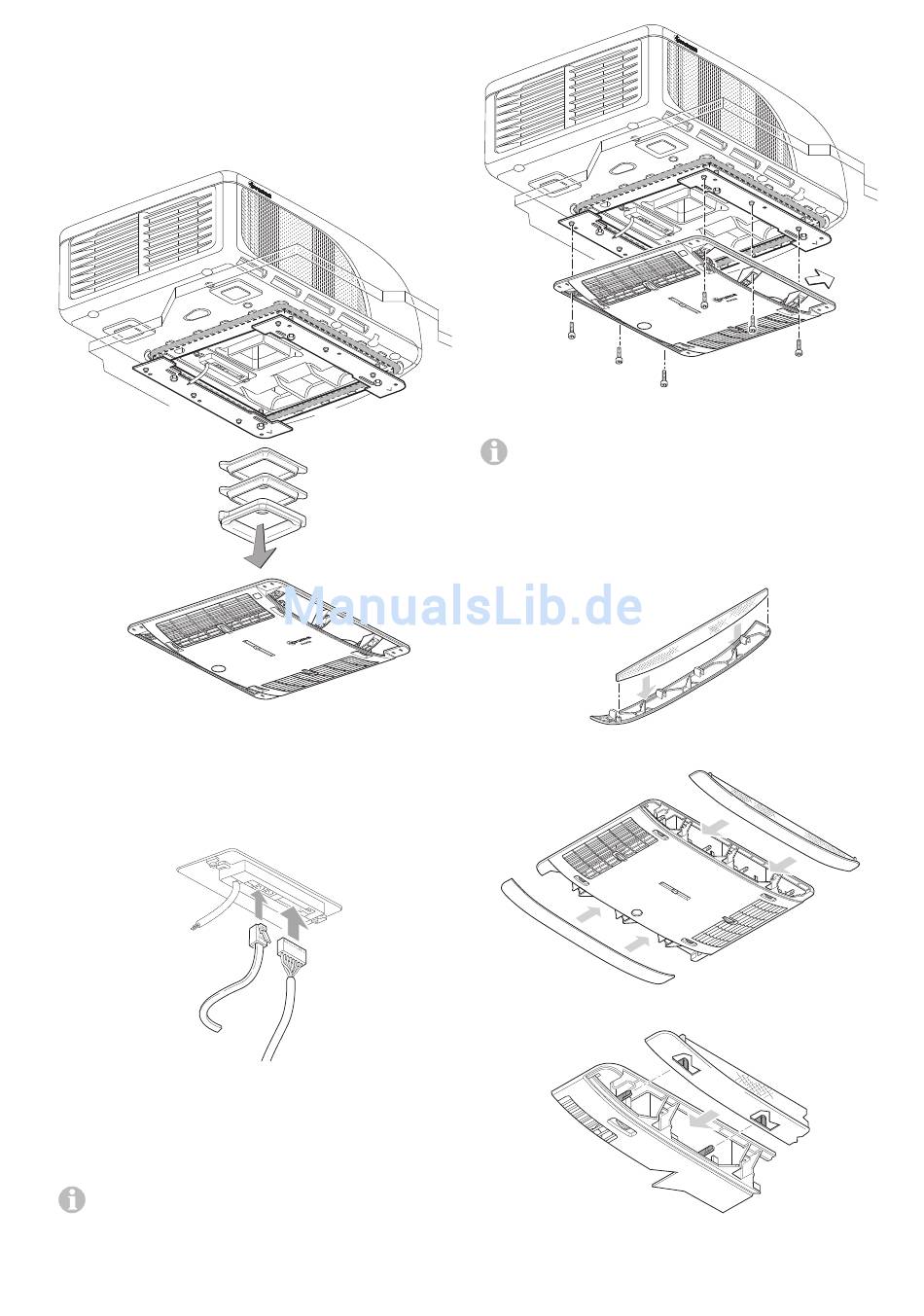

Installation av takadaptrarna

En basring (1) och en takadapter beroende på takets tjocklek
(2 eller 2+3, ingår i leveransen) för taktjocklekar på 25 till
50 mm skjuts in i luftspridaren tills det tar emot. För större
taktjocklekar används ytterligare en 10 mm-takadapter (se
tillbehör). Den maximala taktjockleken är 110 mm.
3
2
1
Bild 25
Montera luftspridaren
Anslut kabeln från luftspridaren och kabeln till manöver-
enheten till styrenheten.
Bild 26
Skruva fast luftspridaren (pilen visar färdriktningen) med
6 skruvar M6 x 12 mm på fästvinklarna.
Åtdragningsmoment 1,8 Nm. Om ett för stort åtdragnings-
moment används kan luftspridaren skadas eller funktionen
påverkas.
För utjämning av en spalt mellan luftspridare och tak kan
du använda det utjämningsband som finns som tillbehör.
25 – 30 mm = 1
31 – 40 mm = 1+2
41 – 50 mm = 1+2+3
Bild 27
Om skruvarna återanvänds (t.ex. efter en demontering)
skall de förses med en ny skruvsäkring av låg hårdhet
(t.ex. Loctite) eller så ska de skruvar som finns tillgängliga
som reservdelar användas.

Montera filtret i luftspridaren

Sätt in filtret i panelerna och placera dem på luftspridaren.
Bild 28
Bild 29
Bild 30
1,8 Nm
SV 91
