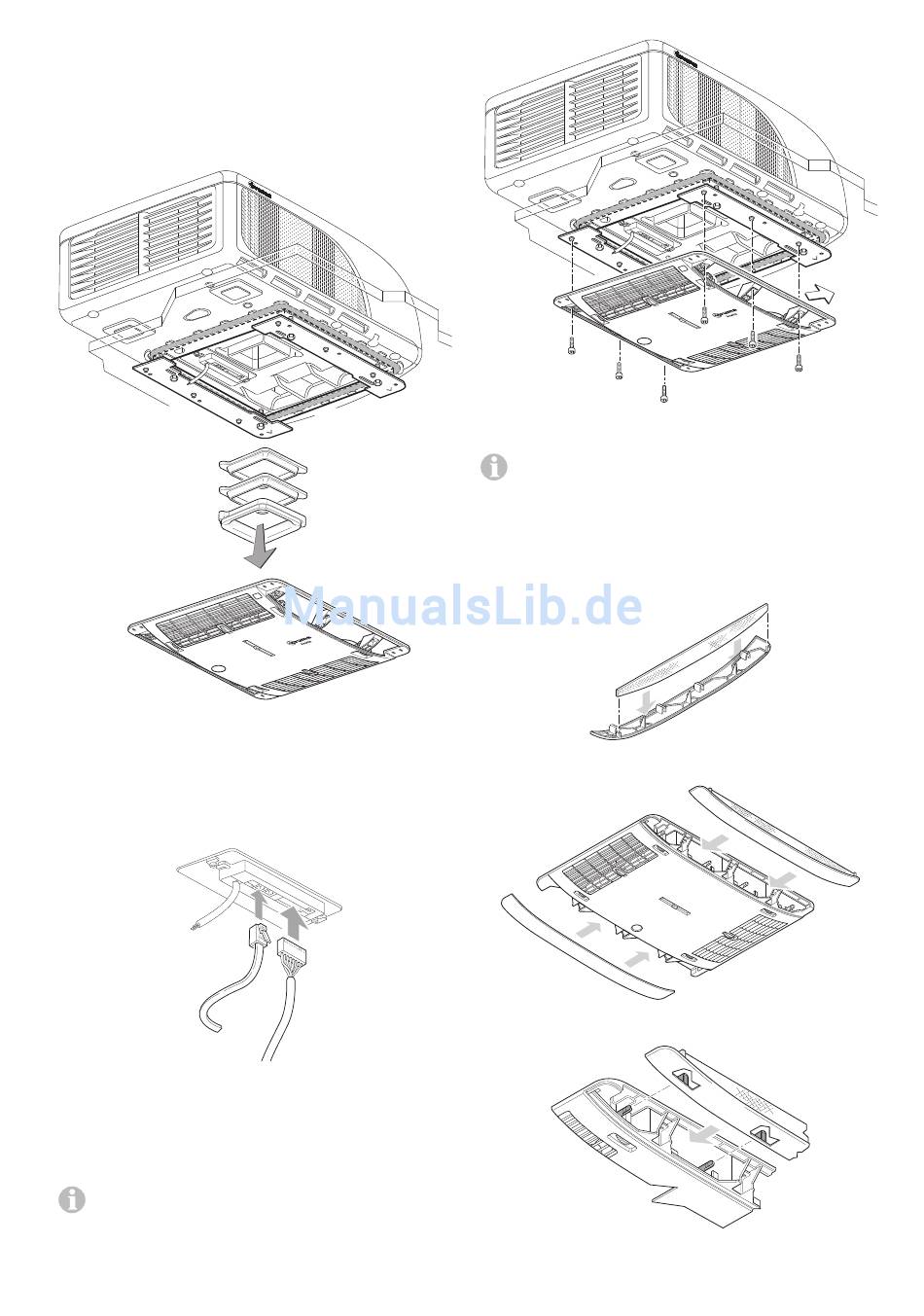

Gebruik van de dakdikte-adapters

Basisring (1) en afhankelijk van de dakdikte de dakdikteadap-
ters (2 of 2+3, bij de levering inbegrepen) voor dakdikten van
25 tot 50 mm tot de aanslag in de luchtverdeler schuiven. Bij
grotere dakdikten extra dakdikte-adapters 10 mm (zie acces-
soires) gebruiken. Maximale dakdikte 110 mm.
3
2
1
Afbeelding 25

Bevestigen van de luchtverdeler

De kabel van de luchtverdeler en de bedieningspaneelkabel
op de besturing aansluiten.
Afbeelding 26
Schroef de luchtverdeler (pijl in rijrichting) met 6 boutjes
M6 x 12 mm vast aan de montagestrips.
Aanhaalmoment 1,8 Nm. Bij een te groot aanhaalmoment
kan de luchtverdeler worden beschadigd of de werking nega-
tief worden beïnvloed.
Voor het opvullen van een spleet tussen de luchtverdeler
en het dak kan het als accessoire verkrijgbare opvulband
worden gebruikt.
25 – 30 mm = 1
31 – 40 mm = 1+2
41 – 50 mm = 1+2+3
Afbeelding 27
Bij herhaaldelijk gebruik van de schroeven (bijv. na de-
montage) de schroeven opnieuw voorzien van schroef-
draadborgmiddel met een lage treksterkte (bijv. Loctite) of als
reserveonderdeel verkrijgbare nieuwe schroeven gebruiken.

Aanbrengen van de filters in de luchtverdeler

Plaats de filters in de panelen en klik deze op de luchtverdeler.
Afbeelding 28
Afbeelding 29
Afbeelding 30
1,8 Nm
NL 65
