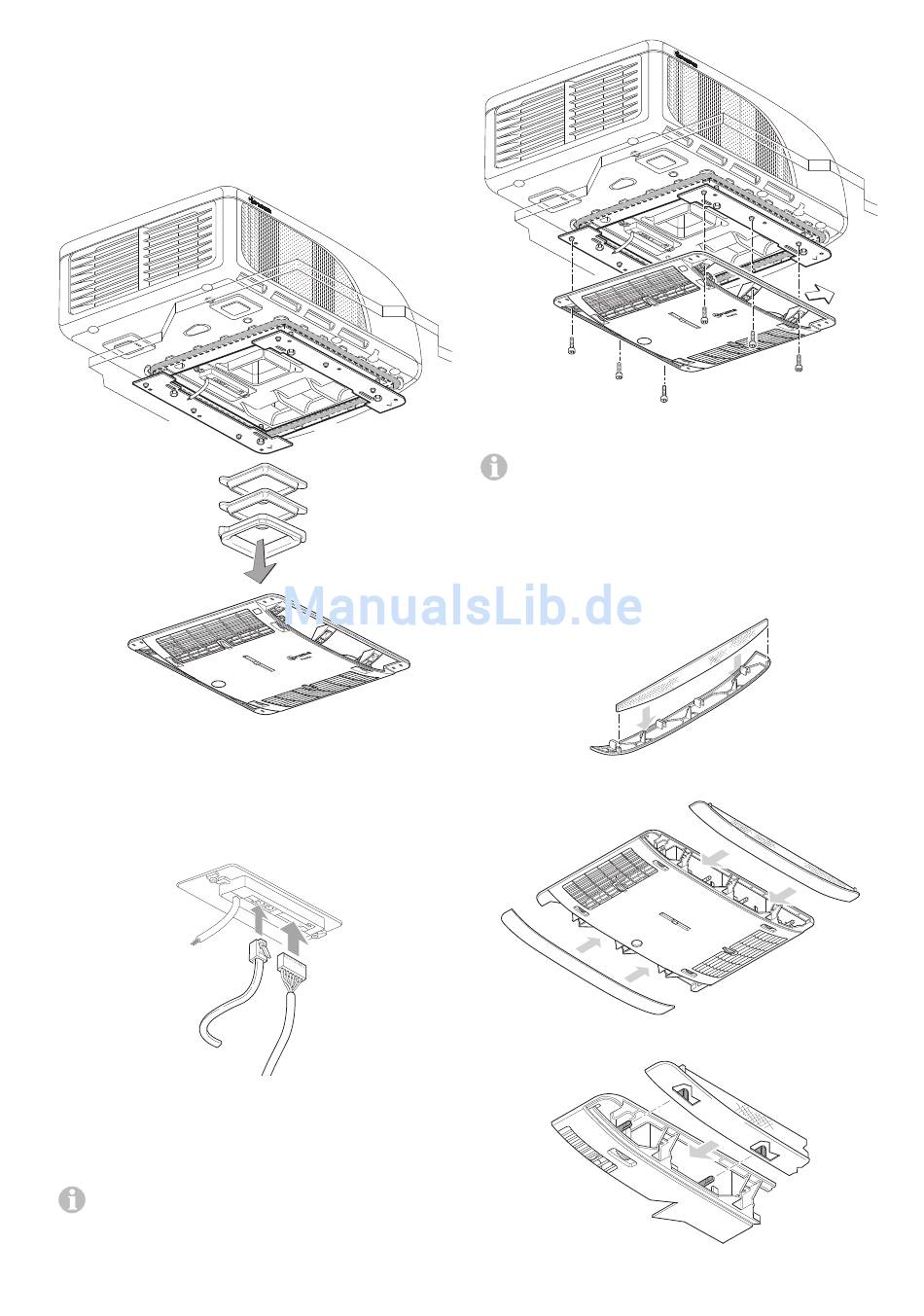

Einsetzen der Dachstärkenadapter
Basisring (1) und je nach Dachstärke die Dachstärkenadapter
(2 oder 2+3, im Lieferumfang enthalten) für Dachstärken von
25 bis 50 mm in den Luftverteiler bis zum Anschlag einschie-
ben. Bei größeren Dachstärken zusätzliche Dachstärkenadap-
ter 10 mm (siehe Zubehör) verwenden. Maximale Dachstärke
110 mm.
3
2
1
Bild 25

Befestigen des Luftverteilers

Kabel vom Luftverteiler und Bedienteilkabel an der Steuerung
anschließen.
Bild 26
Luftverteiler (Pfeil in Fahrtrichtung) mit 6 Schrauben
M6 x 12 mm an die Haltewinkel anschrauben.
Drehmoment 1,8 Nm. Bei zu großem Drehmoment kann der
Luftverteiler beschädigt oder die Funktion beeinträchtigt werden.
Zum Ausgleich eines Spaltes zwischen Luftverteiler und
Dach, kann das als Zubehör erhältliche Ausgleichsband
verwendet werden.
25 – 30 mm = 1
31 – 40 mm = 1+2
41 – 50 mm = 1+2+3
Bild 27
Bei wiederholtem Verwenden der Schrauben (z. B. nach
einer Demontage) die Schrauben erneut mit Schrauben-
sicherung niedriger Festigkeit (z. B. Loctite) versehen oder die
als Ersatzteil erhältlichen Schrauben verwenden.

Einsetzen der Filter in den Luftverteiler

Filter in die Paneele einsetzen und auf den Luftverteiler
aufstecken.
Bild 28
Bild 29
Bild 30
1,8 Nm
