Klargøring af netkabeltilslutning og
betjeningsdelkabel
Planlæg en gennemføring af net- og betjeningsdelkabel til
tilslutningspunktet f.eks. i mellemloftet.

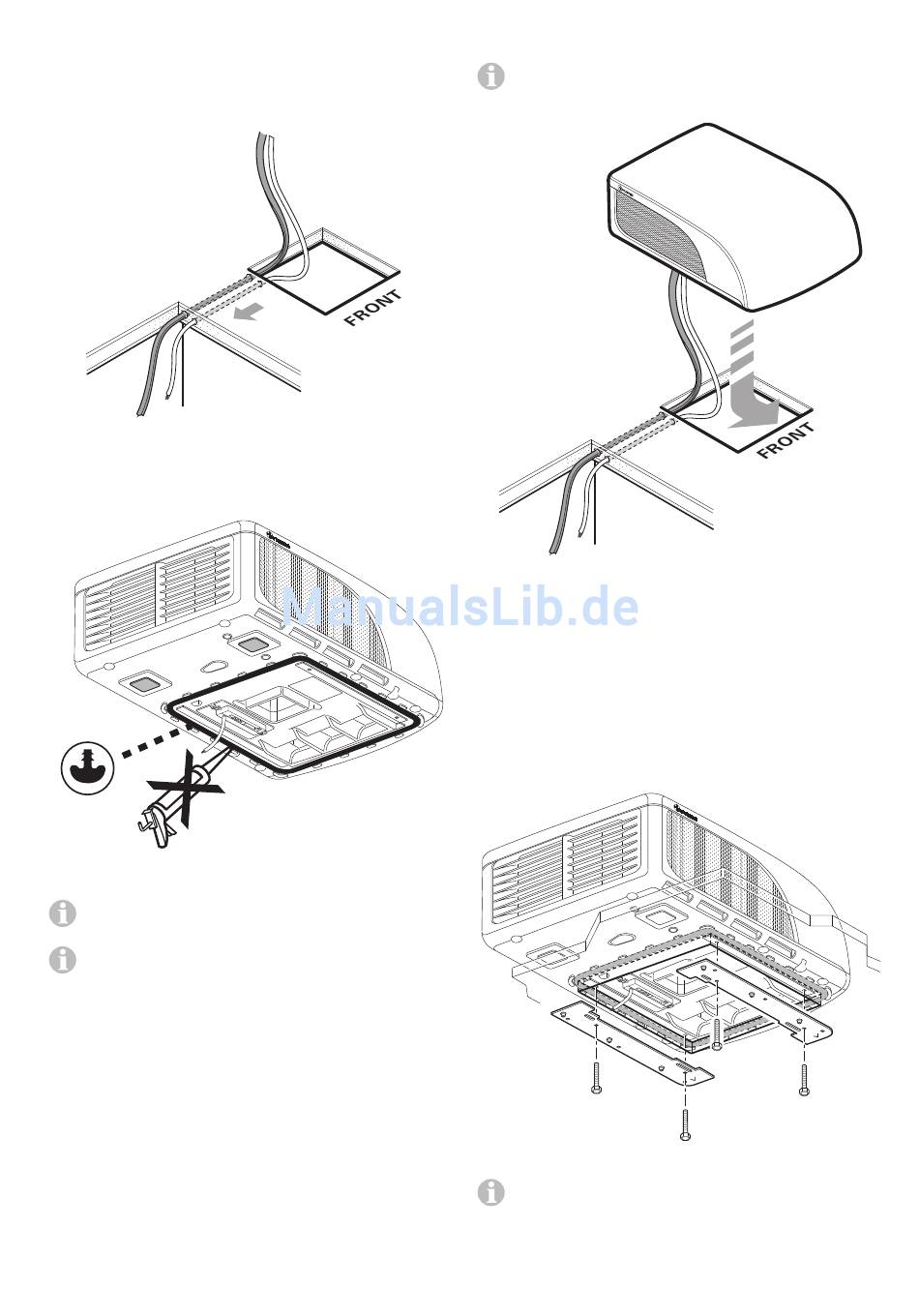

Figur 21
Transportér anlægget i vandret position op på taget og isæt
det i udskæringen. Pilen peger i kørselsretningen.
Figur 22
Anvend ingen ekstra tætningsmidler mellem klimasystem
og tag.
Hvis anlægget har været vendt rundt eller ikke er blevet
holdt i den vandrette monteringsposition, skal du vente
2 timer, inden anlægget tilkobles.
Skub anlægget fremad til anslag i udskæringen.
Træk beskyttelsesfolien af anlægget.
Træk net- og betjeningsdelkablet hen til tilslutningspunktet
(forlæng evt. netkablet med de vedlagte Wago-klemmer).
Hvis luftfordelerens belysning også skal kunne anvendes
med 12 V, skal adapteren 12 V, der fås som tilbehør, til-
sluttes nu. Monteringsanvisningen er vedlagt adapteren 12 V.
Figur 23
Fastgørelse af anlægget
De to holdevinkler (markeret med en pil i kørselsretningen)
skrues fast på anlægget med de 4 medfølgende skruer
M6 x 70 (med skruesikring).
Tilspændingsmoment 1,8 Nm
Ved tagtykkelser over 50 mm skal der anvendes skruer M6
(længde = tagtykkelse + 30 mm) med trækstyrke 8.8. Skruer-
ne skal sikres med skruesikring med lav styrke (f.eks. Loctite).
Figur 24
Ved gentagen anvendelse af skruerne (f.eks. efter en
afmontering) forsynes skruerne på ny med skruesikring
med lav styrke (f.eks. Loctite) eller anvend de skruer, der fås
som reservedel.
1,8 Nm
