Predisposizione attacco del cavo di rete e del
cavo dell'unità di comando
Prevedere una bussola passante per il cavo di rete e il
cavo dell'unità di comando al punto di attacco ad es. nel
controsoffitto.

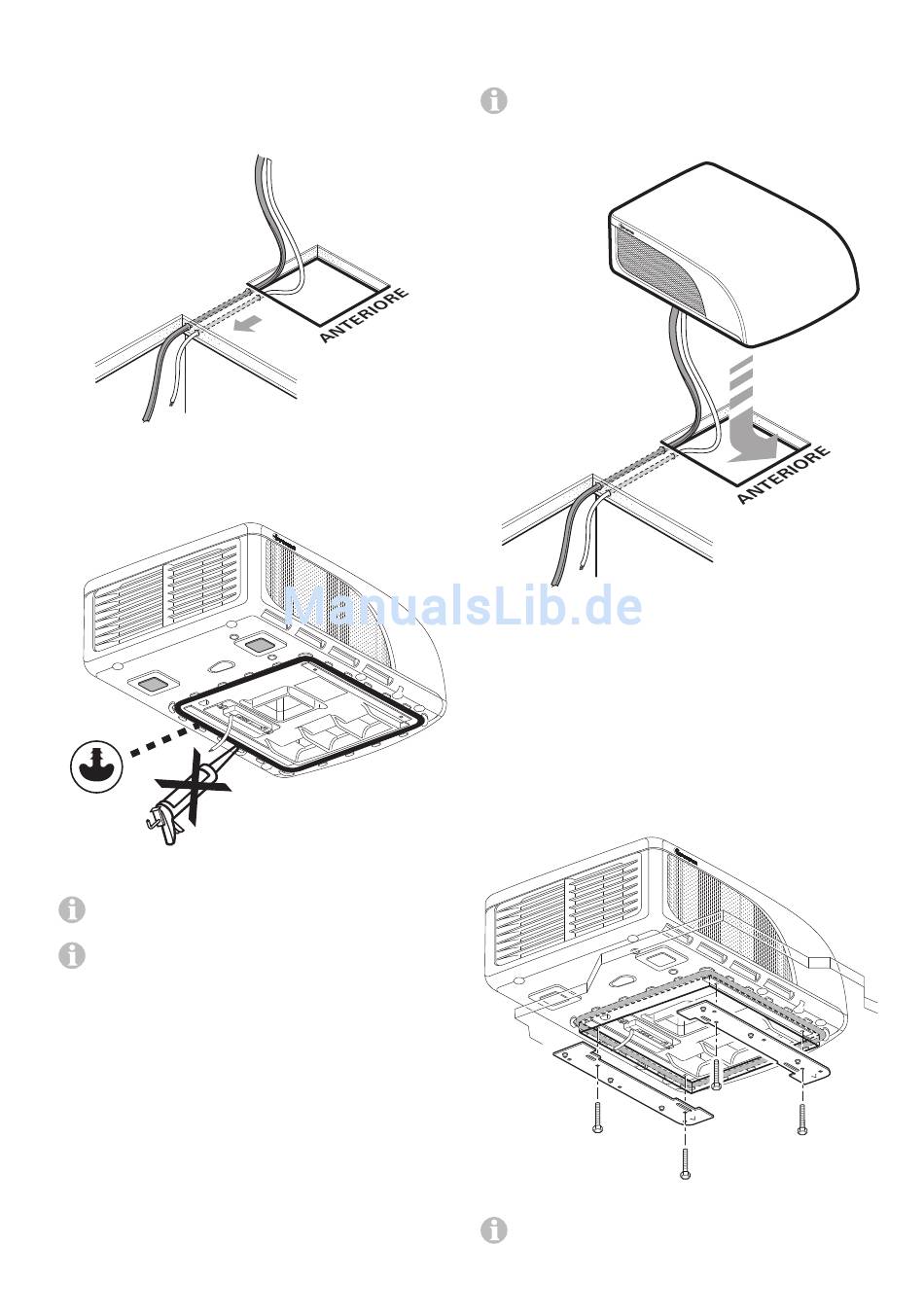

Fig. 21
Trasportare l'apparecchio in orizzontale sul tetto e inserirlo
nell'apertura. La freccia indica la direzione di marcia.
Fig. 22
Non applicare ulteriore sigillante tra sistema di condizio-
namento e tetto.
Se l'apparecchio è stato portato capovolto dalla posi-
zione di montaggio orizzontale, attendere 2 ore prima di
accenderlo.
Spingere l'apparecchio in avanti nell'apertura fino all'arresto.
Rimuovere la pellicola protettiva dall'apparecchio.
Posare il cavo di rete e il cavo dell'unità di comando al punto
di attacco (se necessario prolungare il cavo di rete con i mor-
setti Wago forniti).
Se l'illuminazione del distributore d'aria deve essere
alimentata anche con 12 V (optional), collegare ora l'a-
dattatore a 12 V disponibile come accessorio. Le istruzioni di
montaggio sono fornite insieme all'adattatore a 12 V.
Fig. 23

Fissaggio dell'apparecchio

Avvitare i due angolari di fissaggio (contrassegnati da una
freccia in direzione di marcia) sull'apparecchio utilizzando le
4 viti M6 x 70 (con sigillante per filettature) fornite.
Coppia di serraggio 1,8 Nm
Con tetti di spessore superiore a 50 mm, utilizzare viti M6
(lunghezza = spessore tetto + 30 mm) con resistenza a tra-
zione 8.8. Fissare le viti con sigillante per filettature a bassa
resistenza (ad es. Loctite).
Fig. 24
In caso di uso ripetuto delle viti (ad es. in seguito a
smontaggio), applicare nuovamente sigillante per filetta-
ture a bassa resistenza (ad es. Loctite) sulle viti oppure utiliz-
zare le viti disponibili come ricambio.
1,8 Nm
IT 51
