Isætning af tagtykkelsesadapterne
Skub basisring (1) og afhængig af tagtykkelse tagtykkelses-
adapterne (2 eller 2+3, medfølger) til tagtykkelser på 25 til
50 mm ind i luftfordeleren indtil anslag. Ved større tagtyk-
kelser anvendes yderligere tagtykkelsesadaptere 10 mm (se
tilbehør). Maks. tagtykkelse 110 mm.
3
2
1

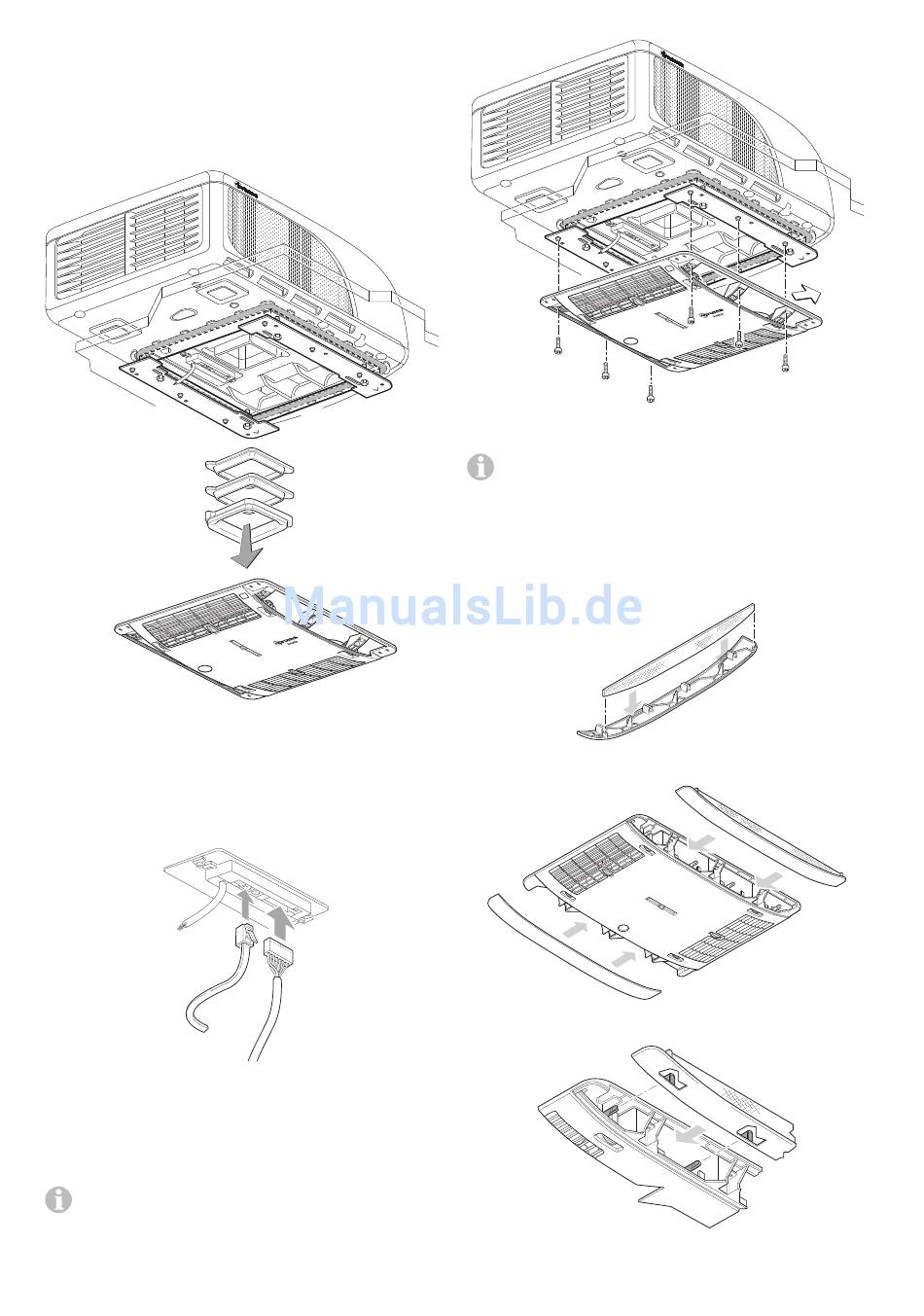

Figur 25
Fastgørelse af luftfordeleren
Tilslut kabel fra luftfordeler og betjeningsdelkabel ved
styringen.
Figur 26
Skru luftfordeleren fast (pil i kørselsretning) med 6 skruer
M6 x 12 mm på holdevinklerne.
Tilspændingsmoment 1,8 Nm. Ved for stort tilspændings-
moment kan luftfordeleren blive beskadiget eller funktionen
kan påvirkes.
Til udligning af en revne mellem luftfordeler og tag, er
det muligt at anvende det udligningsbånd, der fås som
tilbehør.
78 DA
25 – 30 mm = 1
31 – 40 mm = 1+2
41 – 50 mm = 1+2+3
Figur 27
Ved gentagen anvendelse af skruerne (f.eks. efter en
afmontering) forsynes skruerne på ny med skruesikring
med lav styrke (f.eks. Loctite) eller anvend de skruer, der fås
som reservedel.
Isætning af filtrene i luftfordeleren
Isæt filtrene i panelerne, og sæt dem på luftfordeleren.
Figur 28
Figur 29
Figur 30
1,8 Nm
