Montaggio dell'adattatore di spessore tetto

Inserire l'anello base (1) e, a seconda dello spessore del tetto,
gli adattatori di spessore tetto (2 o 2+3 inclusi nella fornitura)
per tetti di spessore compreso tra 25 e 50 mm nel distributore
d'aria fino all'arresto. In caso di tetti di spessore superiore,
utilizzare adattatori da 10 mm supplementari (v. accessori).
Spessore max. del tetto: 110 mm.
3
2
1

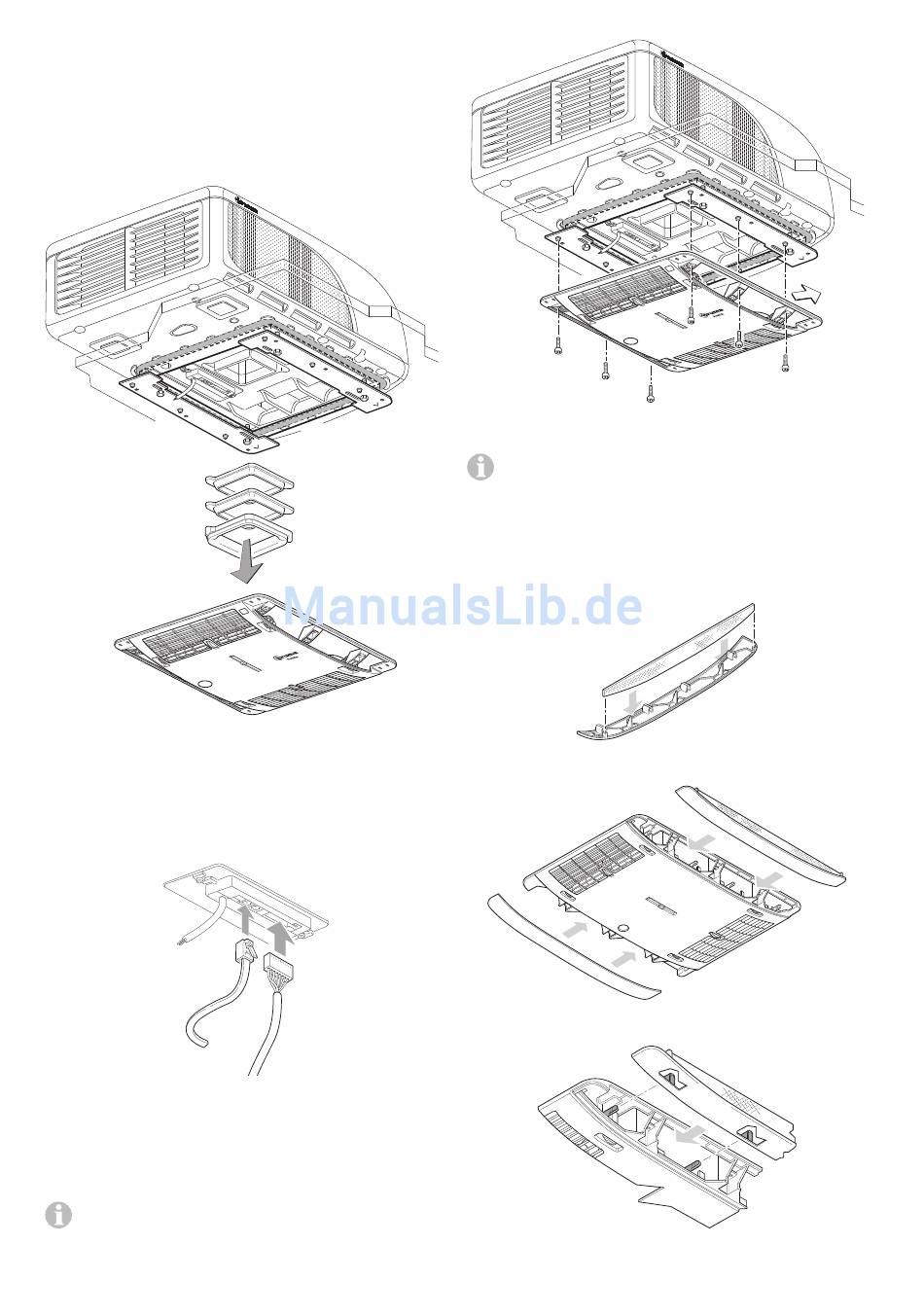

Fig. 25
Fissaggio del distributore d'aria
Collegare il cavo del distributore d'aria e il cavo dell'unità di
comando alla centralina.
Fig. 26
Avvitare il distributore d'aria (freccia in direzione di marcia)
agli angolari di fissaggio con 6 viti M6 x 12 mm.
Coppia di serraggio 1,8 Nm. Una coppia più alta potreb-
be danneggiare il distributore d'aria o comprometterne il
funzionamento.
Per compensare la fessura tra distributore d'aria e tetto, è
possibile utilizzare il nastro di compensazione disponibile
come accessorio.
52 IT
25 – 30 mm = 1
31 – 40 mm = 1+2
41 – 50 mm = 1+2+3
Fig. 27
In caso di uso ripetuto delle viti (ad es. in seguito a
smontaggio), applicare nuovamente sigillante per filetta-
ture a bassa resistenza (ad es. Loctite) sulle viti oppure utiliz-
zare le viti disponibili come ricambio.

Inserimento dei filtri nel distributore d'aria

Inserire i filtri nei pannelli e montarli sul distributore d'aria.
Fig. 28
Fig. 29
Fig. 30
1,8 Nm
