Schweißaufgabenwahl; Gastest Oder "Schlauchpaket Spülen - EWM Tetrix 351 AC/DC Synergic FW Betriebsanleitung

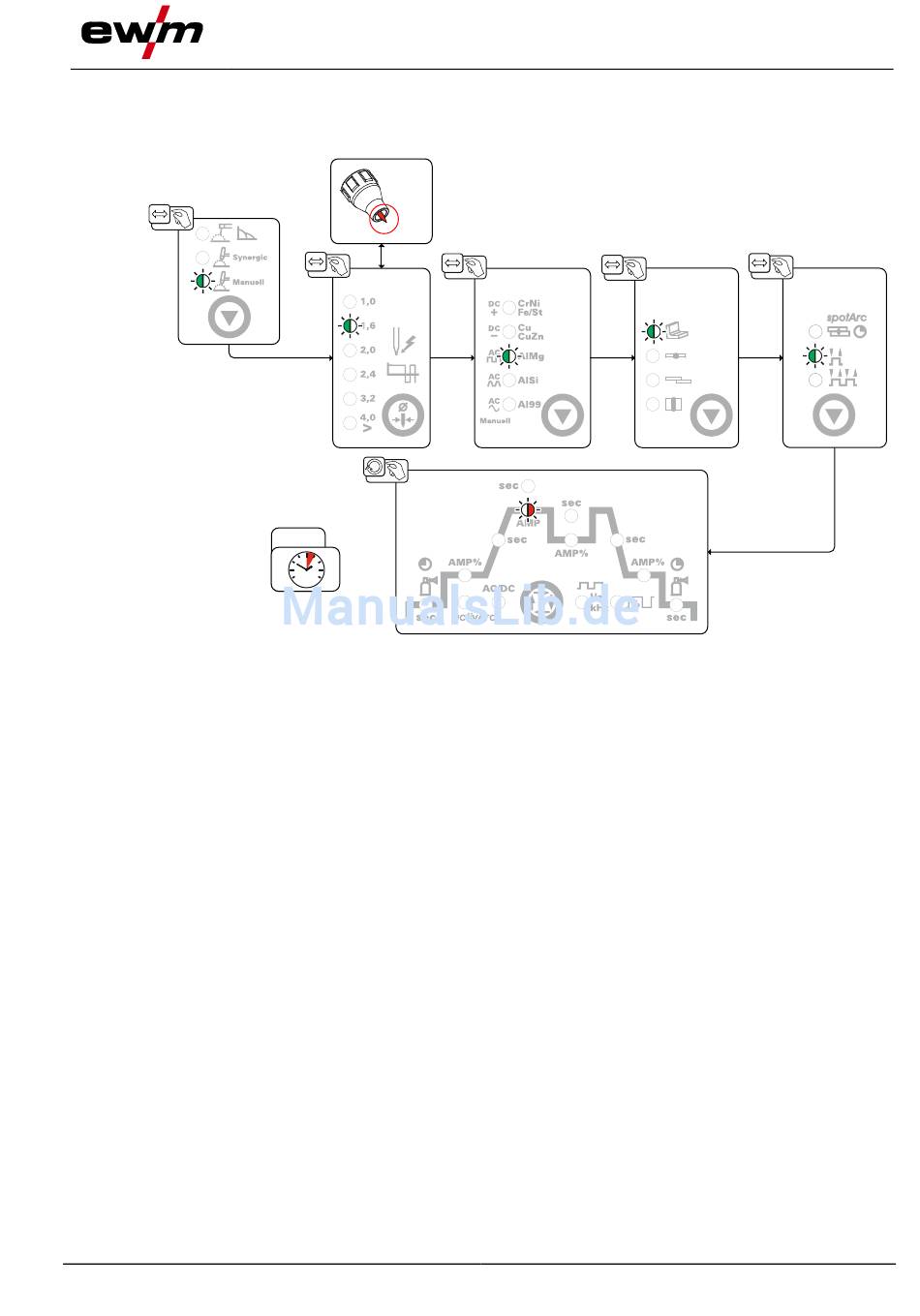

5.3.6 Schweißaufgabenwahl
Die nachfolgende Schweißaufgabenanwahl ist ein Anwendungsbeispiel. Grundsätzlich erfolgt die Anwahl
immer in der gleichen Reihenfolge. Signalleuchten (LED) zeigen die gewählte Kombination an.
5.3.7 Gastest oder "Schlauchpaket spülen"
Faustregel zur Gasdurchflussmenge:
Durchmesser in mm der Gasdüse entspricht l/min Gasdurchfluss.
Beispiel: 7 mm Gasdüse entsprechen 7 l/min Gasdurchfluss.
Sowohl eine zu geringe, als auch eine zu hohe Schutzgaseinstellung kann Luft ans Schweißbad bringen
und in der Folge zu Porenbildung führen. Schutzgasmenge entsprechend der Schweißaufgabe
anpassen!
•
Gasflaschenventil langsam öffnen.
Gastest durchführen > siehe Kapitel 5.3.7.1
•
Am Druckminderer erforderliche Schutzgasmenge einstellen, 4-15 l/min je nach Stromstärke und
Material.
099-000109-EW500
03.11.2017
mm
inch
EXIT
4s
Aufbau und Funktion
Abbildung 5-13
WIG-Schweißen
41
