Aufbau und Funktion
E-Hand-Schweißen

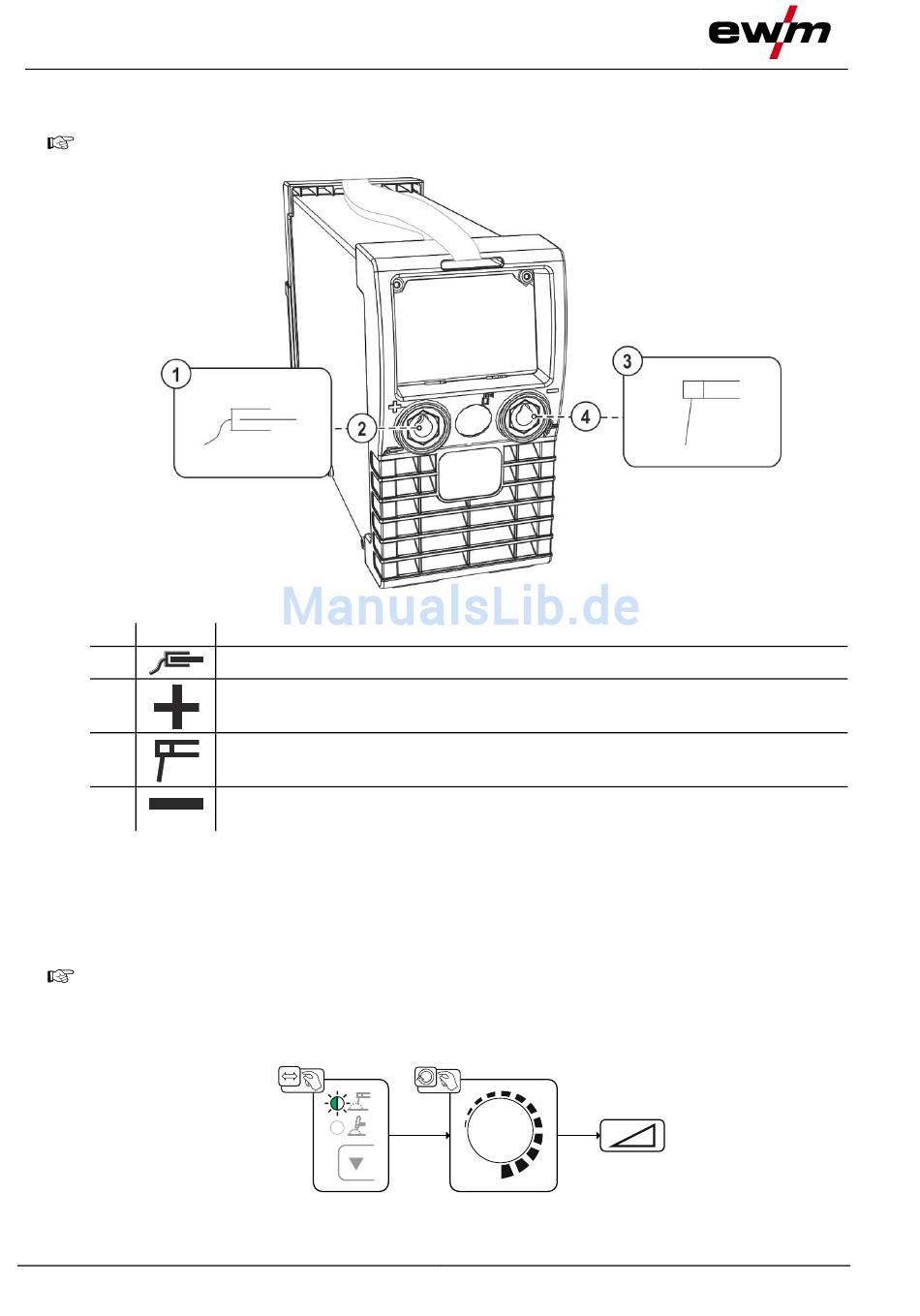

5.2.1 Anschluss Elektrodenhalter und Werkstückleitung
Die Polarität richtet sich nach der Angabe des Elektrodenherstellers auf der
Elektrodenverpackung.
Pos. Symbol
1
2
3
4
• Kabelstecker des Elektrodenhalters entweder in die Anschlussbuchse, Schweißstrom „+" oder „-"
einstecken und durch Rechtsdrehung verriegeln.
• Kabelstecker der Werkstückleitung entweder in die Anschlussbuchse, Schweißstrom „+" oder „-"
einstecken und durch Rechtsdrehung verriegeln.
5.2.2 Schweißaufgabenwahl
Das Ändern der Grundschweißparameter ist nur möglich wenn kein Schweißstrom fließt und die
evtl. vorhandene Zugriffssteuerung inaktiv ist.
Die nachfolgende Schweißaufgabenanwahl ist ein Anwendungsbeispiel. Grundsätzlich erfolgt die Anwahl
immer in der gleichen Reihenfolge. Signalleuchten (LED) zeigen die gewählte Kombination an.
22
Beschreibung 0
Werkstück
Anschlussbuchse, Schweißstrom „+"
Anschluss Elektrodenhalter bzw. Werkstückleitung
Elektrodenhalter
Anschlussbuchse, Schweißstrom „-"
Anschluss Werkstückleitung bzw. Elektrodenhalter
Abbildung 5-6
Abbildung 5-7
