Aufbau und Funktion

Schnittstellen zur Automatisierung

5.7.9.10 Maximal abrufbare JOBs festlegen

Mit dieser Funktion kann der Anwender die maximal abrufbaren JOBs im freien Speicherbereich
festlegen. Ab Werk sind 10 JOBs mit dem Schweißbrenner abrufbar, bei Bedarf kann dieser Wert auf bis
zu 128 erhöht werden.
Der erste JOB im freien Speicherbereich ist JOB 129. Bei den ab Werk eingestellten 10 JOBs ergibt sich
hieraus die JOB-Nummern 129 bis 138. Der erste JOB kann beliebig eingestellt werden.

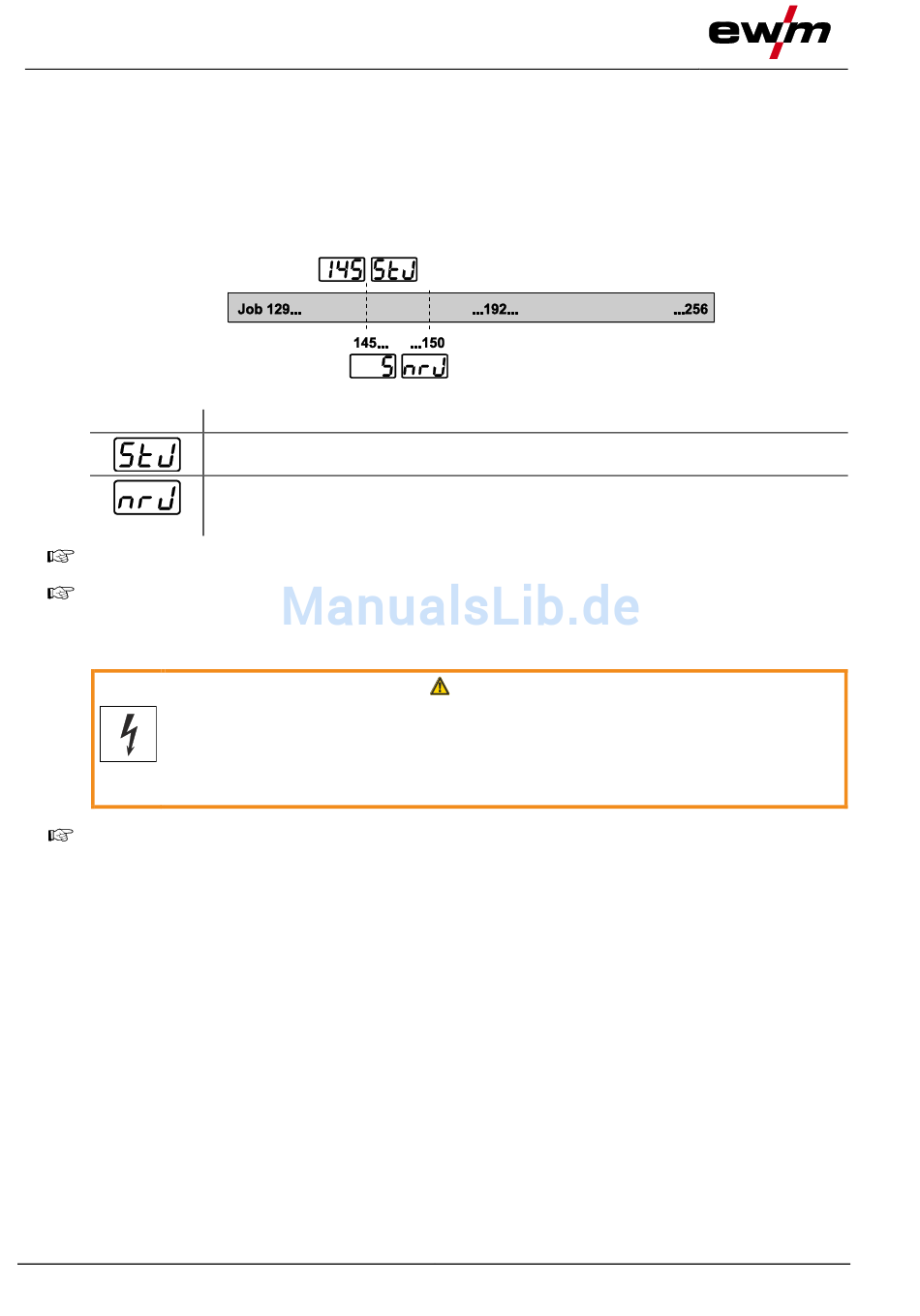

Die folgende Grafik zeigt ein Beispiel mit den Einstellungen max. abrufbare JOBs = 5 und erster
abrufbarer JOB = 145. Daraus ergeben sich die abrufbaren JOBs 145 bis 150.
Anzeige
Die Einstellung erfolgt im Gerätekonfigurationsmenü > siehe Kapitel 5.12.
Die Einstellung der max. JOB-Anzahl ist ausschließlich für die Brennermodi 4, 5 und 6 bzw. 14, 15
oder 16 (ohne Tipp-Funktion) vorgesehen.
5.8 Schnittstellen zur Automatisierung
Keine unsachgemäßen Reparaturen und Modifikationen!
Um Verletzungen und Geräteschäden zu vermeiden, darf das Gerät nur von
sachkundigen, befähigten Personen repariert bzw. modifiziert werden!
Garantie erlischt bei unbefugten Eingriffen!
•
Im Reparaturfall befähigte Personen (sachkundiges Servicepersonal) beauftragen!
Geräteschäden durch unsachgemäßen Anschluss!
Ungeeignete Steuerleitungen oder die fehlerhafte Belegung von Ein- und Ausgangssignalen
können Geräteschäden verursachen.
•
Ausschließlich abgeschirmte Steuerleitungen verwenden!
•
Wenn das Gerät über Leitspannungen betrieben wird, muss die Verbindung über geeignete
Trennverstärker erfolgen!
•
Um Haupt- bzw. Absenkstrom über Leitpannungen zu steuern, müssen die entsprechenden
Eingänge freigeschaltet werden „siehe Aktivierung Leitspannungsvorgabe".
86
Einstellung / Anwahl
Start-JOB
Ersten abrufbaren JOB einstellen (Einstellung: 129 bis 256, ab Werk 129).
Abruf JOB-Nummer
Maximal anwählbare JOBs einstellen (Einstellung: 1 bis 128, ab Werk 10).
Zusätzlicher Parameter nach Aktivierung Funktion BLOCK-JOB.
Abbildung 5-74
WARNUNG
099-000109-EW500
