Aufbau und Funktion
WIG-Schweißen
5.3.11 Pulsschweißen
Folgenden Pulsvarianten können gewählt werden:
•
Pulsautomatik (WIG-DC)
•
thermisches Pulsen (WIG-AC oder WIG-DC)
•
metallurgisches Pulsen (WIG-DC)
•
AC special (WIG-AC)
5.3.11.1 Pulsautomatik
Die Pulsautomatik kommt insbesondere beim Heftschweißen und Punkten von Werkstücken zum
Einsatz. Durch die stromabhängige Pulsfrequenz und -balance wird eine Schwingung im Schmelzbad
angeregt, die die Luftspaltüberbrückbarkeit positiv beeinflusst. Die erforderlichen Pulsparameter werden
von der Gerätesteuerung automatisch vorgegeben.

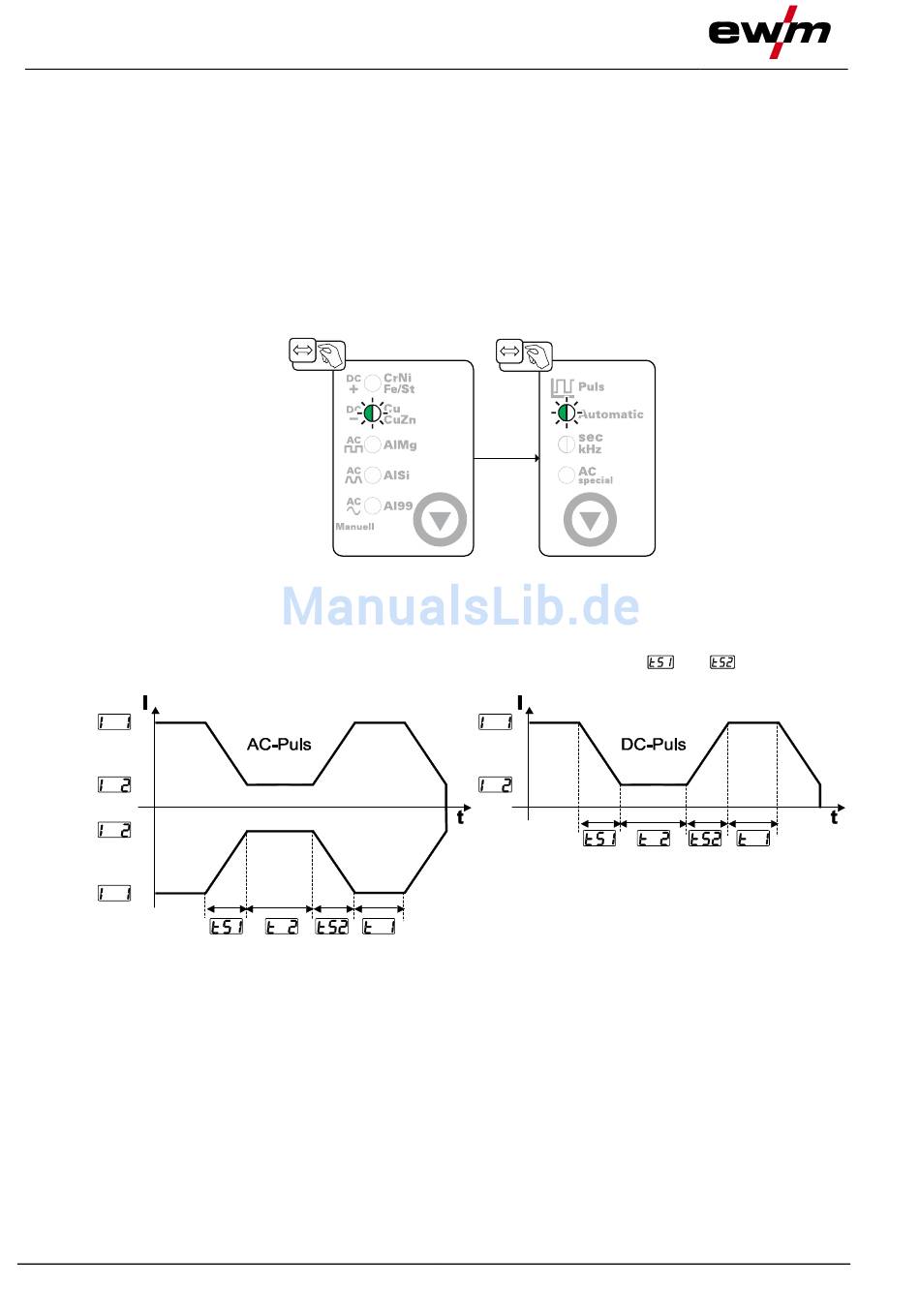

5.3.11.2 Thermisches Pulsen
Die Funktionsabläufe verhalten sich grundsätzlich wie beim Standardschweißen, jedoch wird zusätzlich
zwischen Hauptstrom AMP (Pulsstrom) und Absenkstrom AMP% (Pulspausestrom) mit den eingestellten
Zeiten hin- und her geschaltet. Puls- und Pausezeiten sowie die Pulsflanken (
Steuerung in Sekunden eingegeben.
54
Abbildung 5-31
Abbildung 5-32
und
) werden an der
099-000109-EW500
03.11.2017
