AC-Balance (Reinigungswirkung und Einbrandverhalten optimieren)

Zum Schweißen von Aluminium und Aluminiumlegierungen kommt das AC-Schweißen zum Einsatz. Das
ist verbunden mit einem kontinuierlichen Wechsel der Polarität der Wolframelektrode. Hierbei gibt es zwei
Phasen (Halbwellen), eine positive und eine negative Phase. Die positive Phase bewirkt das Aufreißen
der Aluminiumoxidschicht auf der Materialoberfläche (sog. Reinigungswirkung).
Gleichzeitig bildet sich auf der Spitze der Wolframelektrode eine Kalotte. Die Größe dieser Kalotte hängt
von der Länge der positiven Phase ab. Zu beachten ist, dass eine zu große Kalotte zu einem instabilen
und diffusen Lichtbogen mit geringem Einbrand führt. Die negative Phase kühlt zum einen die
Wolframelektrode und erzielt zum anderen den benötigten Einbrand. Es ist wichtig, das zeitliche
Verhältnis (Balance) zwischen der positiven Phase (Reinigungswirkung, Größe der Kalotte) und der
negativen Phase (Einbrandtiefe) richtig zu wählen. Hierfür ist die AC-Balanceeinstellung notwendig. Die
Voreinstellung (Nullstellung) der Balance ist bei 65 % und dieses Verhältnis bezieht sich auf den Anteil
der negativen Halbwelle.
5.3.8.3

AC-Amplitudenbalance

Wie bei AC-Balance wird auch bei AC-Amplitudenbalance ein Verhältnis (Balance) zwischen der
positiven und negativen Halbwelle eingestellt. Hierbei ändert sich die Balance in Form der
Stromstärkeamplituden.
Die AC-Amplitudenbalance kann im Expertmenü (WIG) unter dem Parameter
werden > siehe Kapitel 5.3.16.
Die Erhöhung der Stromstärkenamplitude in der positiven Halbwelle begünstigt das Aufreißen
der Oxidschicht und die Reinigungswirkung.
Bei Vergrößerung der negativen Stromstärkenamplitude wird der Einbrand erhöht.
44

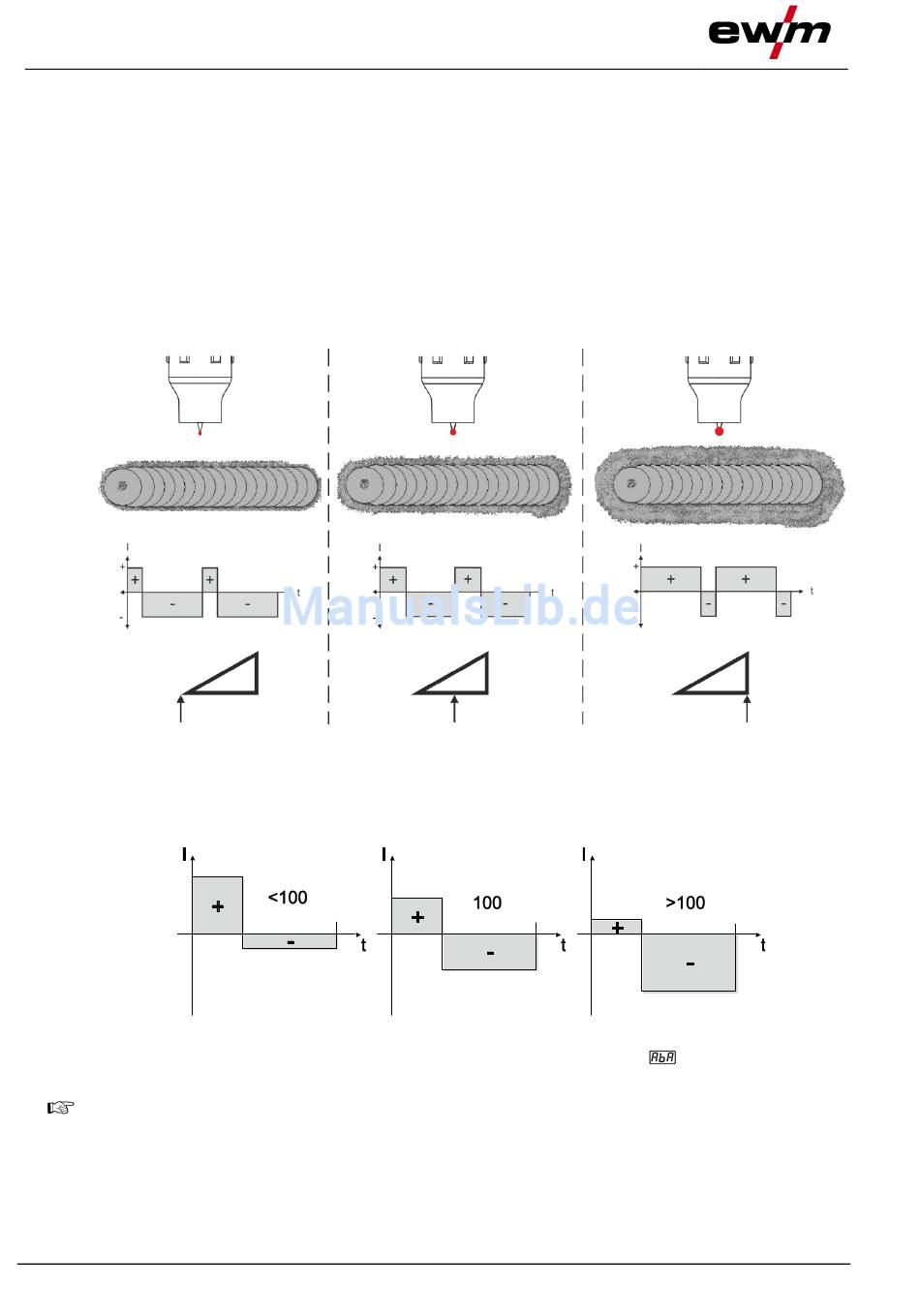

Abbildung 5-18
