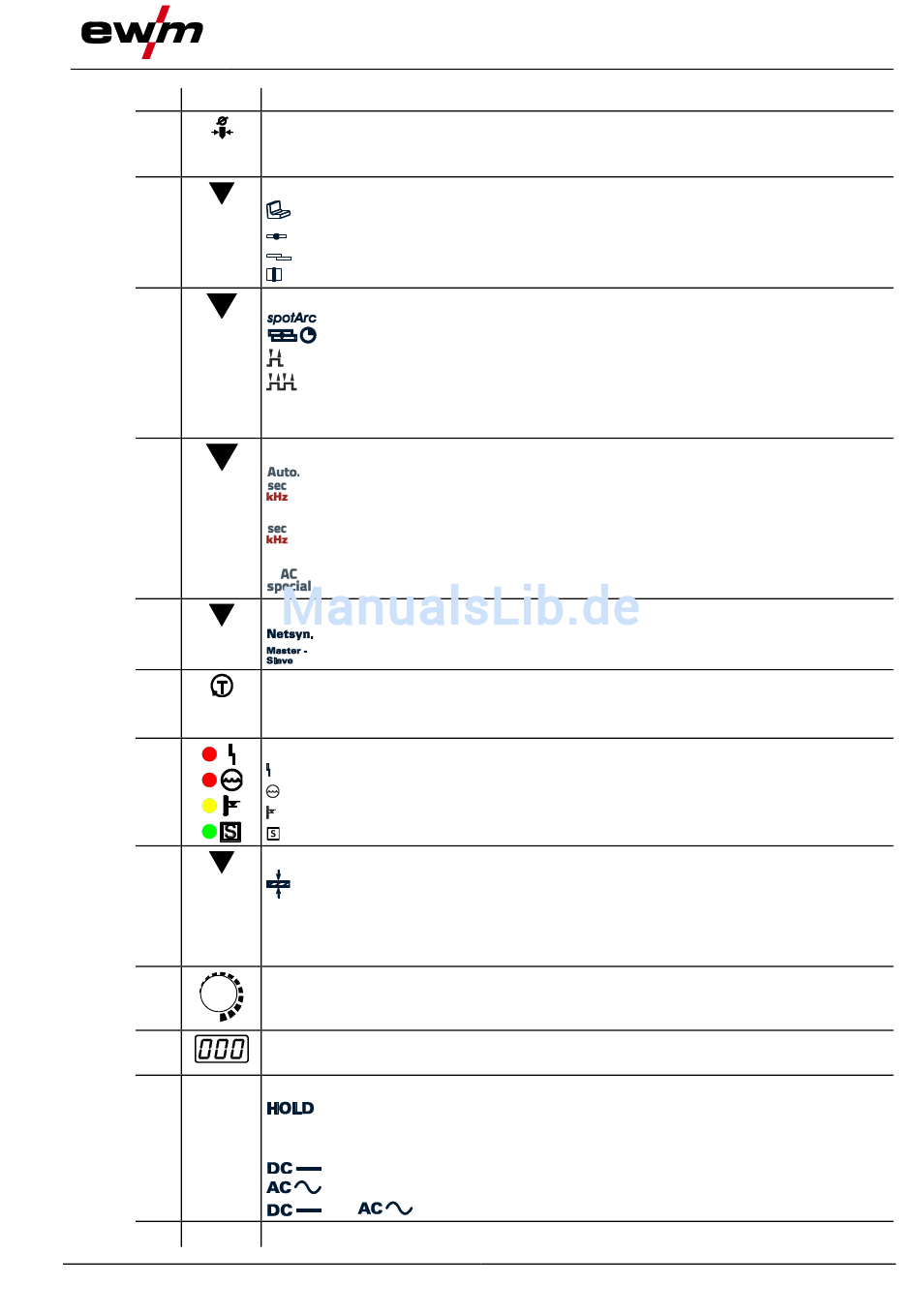

Gerätebeschreibung - Schnellübersicht
Beschreibung 0
Drucktaste Wolframelektrodendurchmesser > siehe Kapitel 5.3.6
Zündoptimierung > siehe Kapitel 5.3.8
Kalottenbildung > siehe Kapitel 5.3.8.1
Drucktaste Anwahl Nahtart
------- Kehlnaht
-------- I-Stoß
------- Kehlnahtüberlappstoß
--------- Fallnaht
Drucktaste Betriebsart / Energiesparmodus
-- spotArc / spotmatic (Einstellbereich Punktzeit)
-------- 2-Takt
------ 4-Takt
Nach 3 s Betätigung wechselt das Gerät in den Energiesparmodus. Zum Reaktivieren
genügt die Betätigung eines beliebigen Bedienelementes > siehe Kapitel 5.10.
Drucktaste Pulsschweißen > siehe Kapitel 5.3.11
------ Pulsautomatik (Frequenz und Balance)
-------- Signalleuchte leuchtet grün: Thermisches WIG-Pulsen / E-Hand-
Pulsschweißen / Mittelwertpulsen
-------- Signalleuchte leuchtet rot: Metallurgisches WIG-Pulsen (kHz-Pulsen) /
Mittelwertpulsen
--- WIG-AC-Spezial
Drucktaste Synchronisationsarten (beidseitiges gleichzeitiges Schweißen)
--- Synchronisation über Netzspannung
---- Synchronisation über Kabel
Drucktaste Gastest / Schlauchpaket spülen
> siehe Kapitel 5.3.2
Stör- / Zustandsanzeigen
----------- Signalleuchte Sammelstörung
--------- Signalleuchte Wassermangel (Schweißbrennerkühlung)
---------- Signalleuchte Übertemperatur
--------- Signalleuchte S-Zeichen
Drucktaste Umschaltung Anzeige
------- Anzeige Materialdicke
VOLT --- Anzeige Schweißspannung
JOB ----- Anzeige JOB-Nummer
PROG --- Anzeige Programm-Nummer
Drehgeber Schweißparametereinstellung
Einstellung aller Parameter wie z. B. Schweißstrom, Materialdicke, Gasvorströmzeit
etc.
Schweißdatenanzeige (dreistellig)
Anzeige Schweißparameter und deren Werte > siehe Kapitel 5.2
Zustandsanzeigen
--- Nach jedem beendeten Schweißvorgang werden die zuletzt geschweißten
Werte für Schweißstrom und -spannung in den Anzeigen dargestellt, die
Signalleuchte leuchtet
-- Gleichstromschweißen
-- Wechselstromschweißen
und gleichzeitig: Wechselstromschweißen AC-Spezial
Funktionsablauf > siehe Kapitel 4.3.1
