EWM Tetrix 351 AC/DC Synergic FW Betriebsanleitung Seite 21

Pos. Symbol
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
099-000109-EW500
03.11.2017

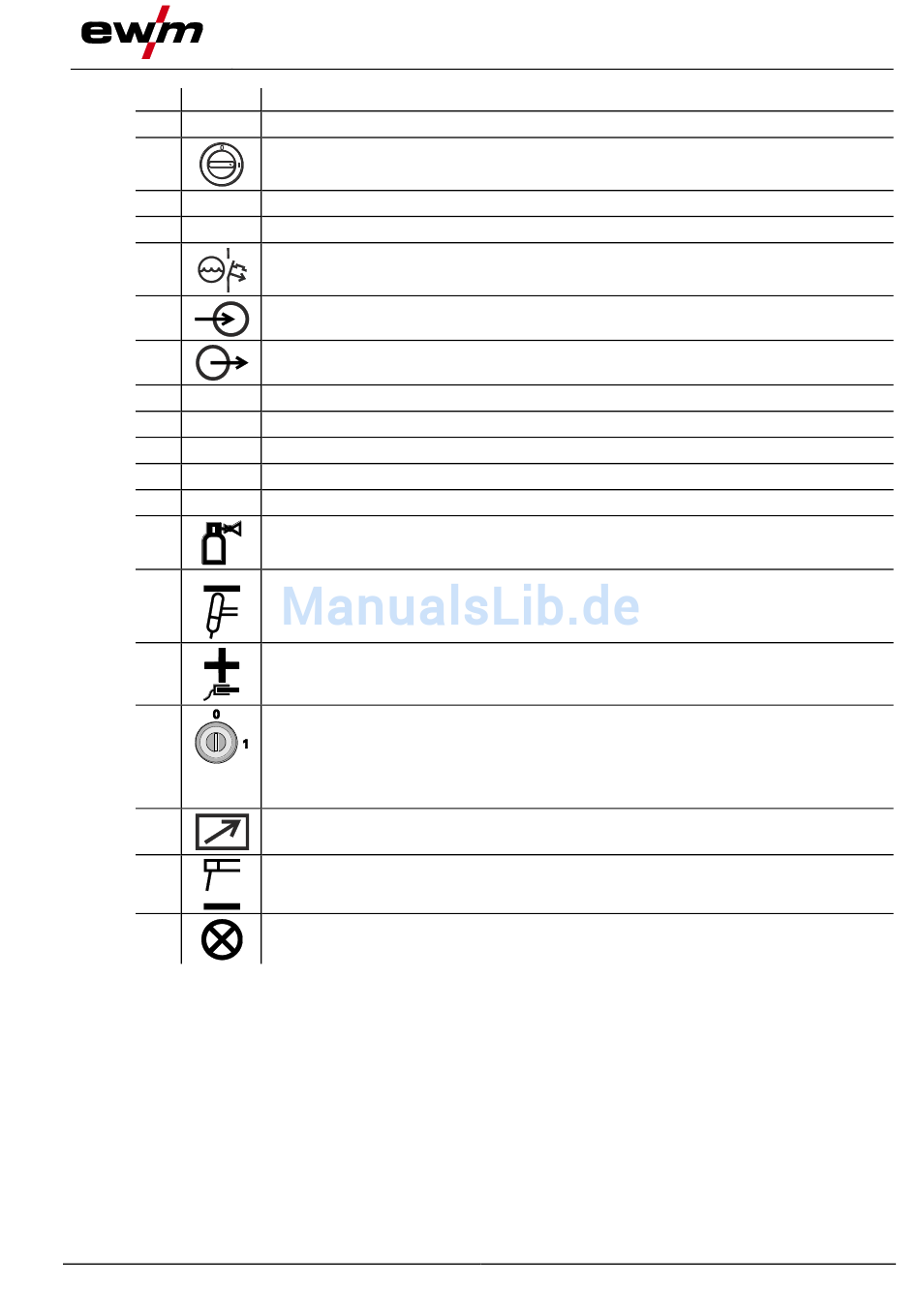

Gerätebeschreibung - Schnellübersicht
Beschreibung 0
Kranöse
Hauptschalter, Gerät Ein/Aus
Gerätesteuerung > siehe Kapitel 4.3
Transportgriff
Drucktaste Sicherungsautomat Kühlmittelpumpe
Ausgelöste Sicherung durch Betätigen zurücksetzen
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf
Transportrollen, Lenkrollen
Kühlmitteltank
Verschlussdeckel Kühlmitteltank
Anschlussbuchse, Steuerleitung Schweißbrenner > siehe Kapitel 5.3.1.1
Eintrittsöffnung Kühlluft
Anschlussnippel G¼", Schweißstrom „-" (bei Polarität DC-)
Schutzgasanschluss (mit gelber Isolierkappe) für WIG-Schweißbrenner
Anschlussbuchse, Schweißstrom „-" (bei Polarität DC-)
Anschluss WIG-Schweißbrenner
Anschlussbuchse, Schweißstrom „+" (bei Polarität DC-)
Anschluss Werkstückleitung
Schlüsselschalter zum Schutz gegen unbefugte Benutzung (Option zur
Nachrüstung)
Stellung „1" > Änderungen möglich,
Stellung „0" > Änderungen nicht möglich.
> siehe Kapitel 5.11.
Anschlussbuchse, 19-polig
Fernstelleranschluss
Anschlussbuchse, Schweißstrom „-" (bei Polarität DC-)
Anschluss Elektrodenhalter
Signalleuchte Betriebszustand
Leuchtet wenn das Gerät betriebsbereit ist.
Tetrix 451, 551 AC/DC
21
