3.4.2 Zwei Arbeitsbereiche

3.4.2 Zwei Arbeitsbereiche
Allgemeines
Diese Variante trifft auf Stationen mit zwei Arbeitsbereichen für den Bediener zu.

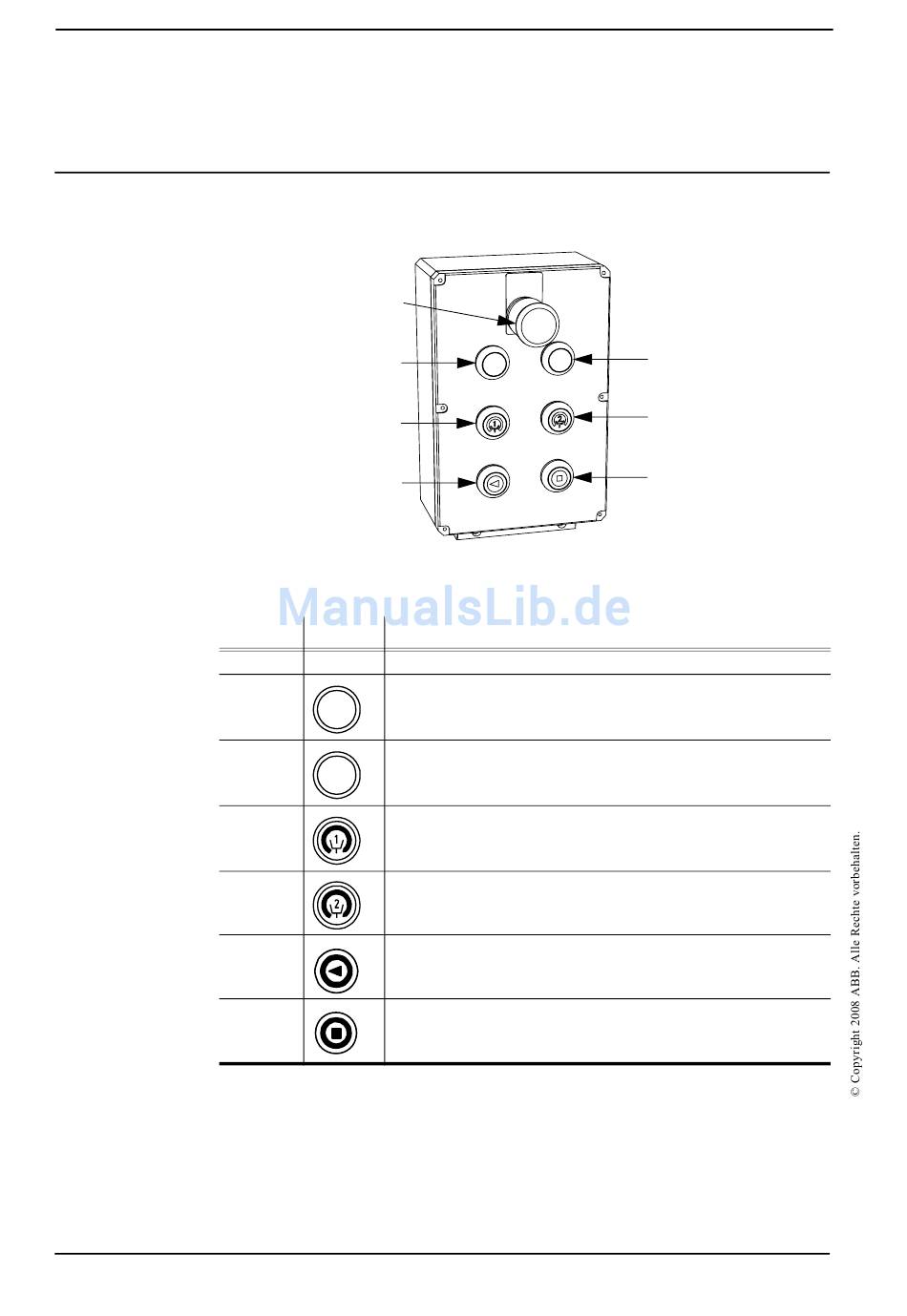

Abbildung 22: Bedienfeld, 2 Stationen
Position
1
2
3
4
5
6
7
42
1
2
4
6
Symbol Zweck
Not-Aus
Anzeige, dass Zugang zulässig, Station 1
Anzeige, dass Zugang zulässig, Station 2
Prozessstart, Reset (Umschaltfunktion), Station 1
Prozessstart, Reset (Umschaltfunktion), Station 2
Programmstart
Programmstopp
3
5
7
