Aufbau und Funktion

Anschluss an die Stromquelle

5.6 Anschluss an die Stromquelle
Schäden durch Fremdkomponenten!
Die Herstellergarantie erlischt bei Geräteschäden durch Fremdkomponenten!
• Ausschließlich Systemkomponenten und Optionen (Stromquellen, Schweißbrenner,
Elektrodenhalter, Fernsteller, Ersatz- und Verschleißteile, etc.) aus unserem
Lieferprogramm verwenden!
• Zubehörkomponente nur bei ausgeschalteter Stromquelle an Anschlussbuchse einstecken
und verriegeln!

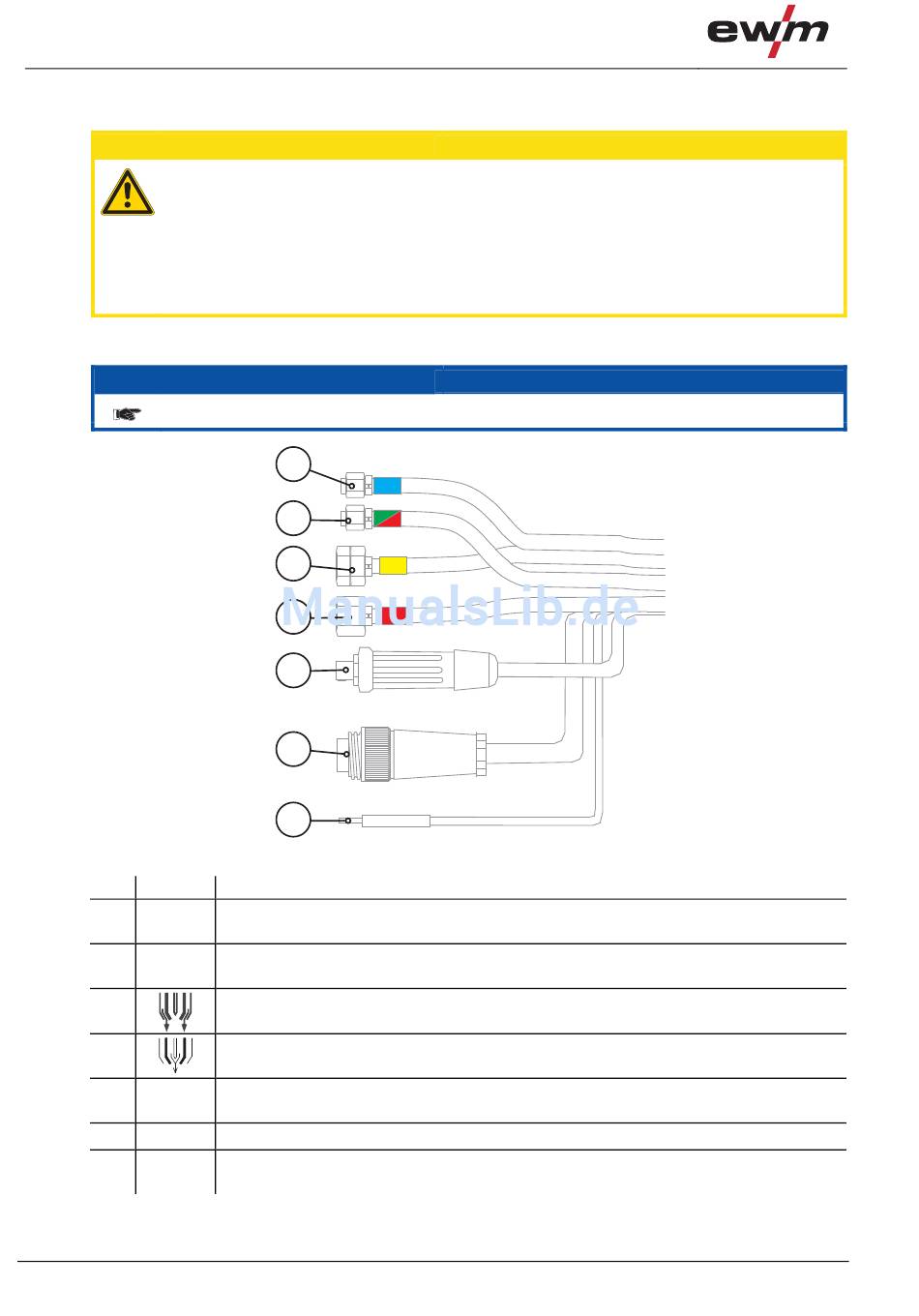

5.6.1

PWH 100

Darstellung ist beispielhaft.
Pos. Symbol
1
2
3
4
5
6
7
34
1
2
3
4
5
6
7
Beschreibung 0
Kühlwassernippel M12x1(blau)
Wasservorlauf
Kühlwassernippel M12x1 (rot oder grün)
Wasserrücklauf
Anschlussnippel G 1/4" (gelb)
Schutzgas
Anschlussnippel G 1/4" (rot)
Plasmagas
Anschlussstecker, Schweißstrom
Schweißstromanschluss Brenner
Kabelstecker Steuerleitung
Anschlussstecker, Hilfslichtbogenstrom
Stromanschluss Hilfslichtbogen Brenner
VORSICHT
HINWEIS
Abbildung 5-11
099-008231-EWM00
30.04.2012
