Plasmagas (rot) mit Anschlussnippel G1/4 rechts verschrauben
•
Schutzgas (gelb) mit Anschlussnippel G1/4 links verschrauben
•
Wasservorlauf (blau) und Rücklauf (rot oder grün) mit Anschlussnippel M12x1 verschrauben
•
Hilibo-/Stecker in Anschlussbuchse stecken
•
Steuerleitung in Anschlussbuchse stecken
•
Schweißstromkabel in Buchse stecken und durch Rechtsdrehen verriegeln
5.6.2
PWH / PWM 150
Darstellung ist beispielhaft.
Pos. Symbol
1
2
3
4
5
6
7
•
Plasmagas (rot) an Stecknippel Typ 20 NW 2,7 und
Schutzgas (gelb) an Einbaukupplung Typ 20 NW 2,7 anschließen
•
Wasservorlauf (blau) an Schnellkupplung blau und Wasserrücklauf (rot) an Schnellkupplung rot
anschließen
•
Hilibo-/Stecker in Anschlussbuchse stecken
•
Steuerleitung in Anschlussbuchse stecken
•
Schweißstromkabel in Buchse stecken und durch Rechtsdrehen verriegeln
099-008231-EWM00
30.04.2012
1
2
3
4
5
6
7
Beschreibung
0
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf
Schnellverschlusskupplung (rot oder grün)
Kühlmittelrücklauf
Stecknippel Typ 20 NW 2,7 (gelb)
Schutzgas
Einbaukupplung Typ 20 NW 2,7 (rot)
Plasmagas
Anschlussstecker, Schweißstrom
Schweißstromanschluss Brenner
Kabelstecker Steuerleitung
Anschlussstecker, Hilfslichtbogenstrom
Stromanschluss Hilfslichtbogen Brenner
Aufbau und Funktion
HINWEIS

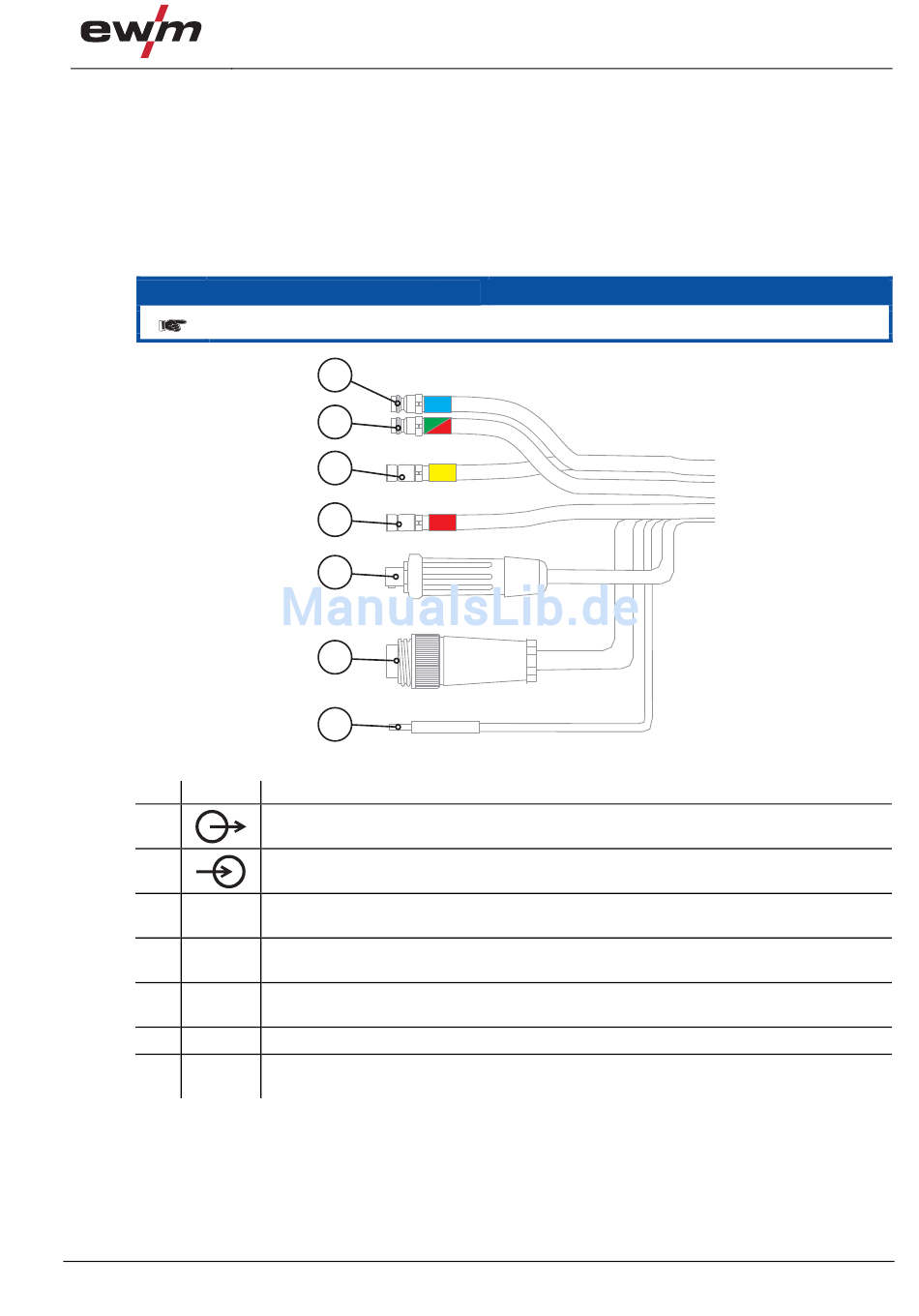

Abbildung 5-12
Anschluss an die Stromquelle
