5.4.3
Zusammenbau PWH / PWM 150
Pos. Symbol
1
2
3
4
5
6
7
8
9
•
Überprüfen des O-Rings auf seine Oberflächenbeschaffenheit.
gegebenfalls hauchfein nachfetten oder austauschen.
•
Einschrauben der Spannkappe.
Nicht ganz Einschrauben!
•
Elektrode von unten in den Brenner einsetzen.
•
Spannkappe anziehen, bis sich die Elektrode noch verschieben lässt, aber nicht mehr
herausrutscht.
•
Elektrode einstellen.
099-008231-EWM00
30.04.2012
Beschreibung
0
Spannkappe
O-Ring
Wolframelektrode
Brennerkörper
Gasdüsendichtung
Gasführungseinsatz
Plasmadüse
Gaslinse
Schutzgasdüse
Aufbau und Funktion

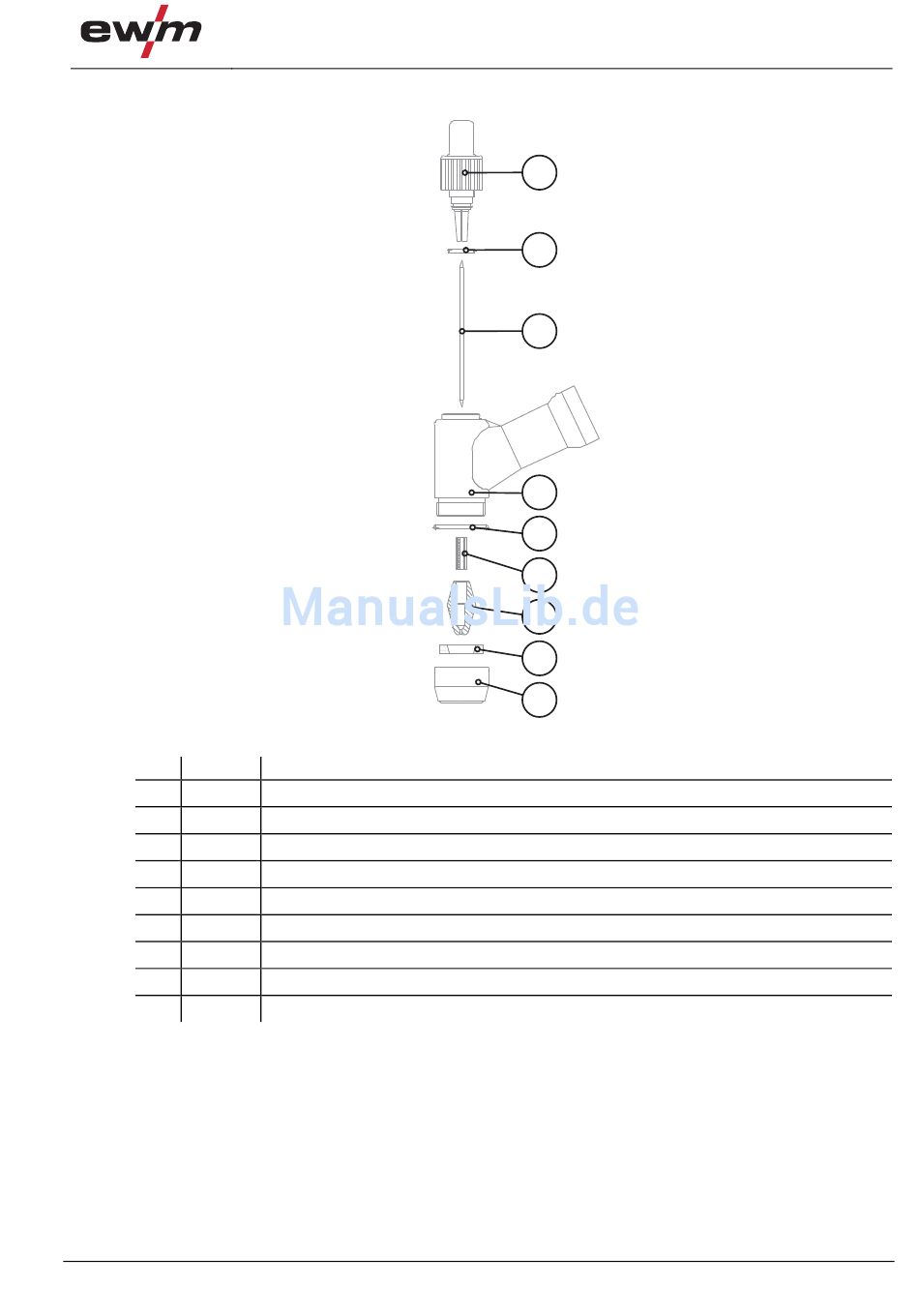

Zerlegen und Zusammenbauen PWH / PWM 150
1
2
3
4
5
6
7
8
9
Abbildung 5-8
31
