5.10
Kühlmodul an Stromquelle anschließen
Montage- und Anschlussbeschreibungen in der Betriebsanleitung des Kühlgerätes
beachten!
Pos. Symbol
1
2
3
•
8-poligen Steuerleitungsstecker des Kühlgerätes in Anschlussbuchse, 8-polig des Schweißgerätes
einstecken und verriegeln.
•
5-poligen Versorgungsstecker des Kühlgerätes in Anschlussbuchse, 5-polig des Schweißgerätes
einstecken und verriegeln.
099-000122-EW500
12.10.2010
Beschreibung
0
Anschlussbuchse, 5-polig
Spannungsversorgung Kühlmodul
Anschlussbuchse, 8-polig
Steuerleitung Kühlgerät
Kühlmodul
Aufbau und Funktion
Kühlmodul an Stromquelle anschließen
HINWEIS

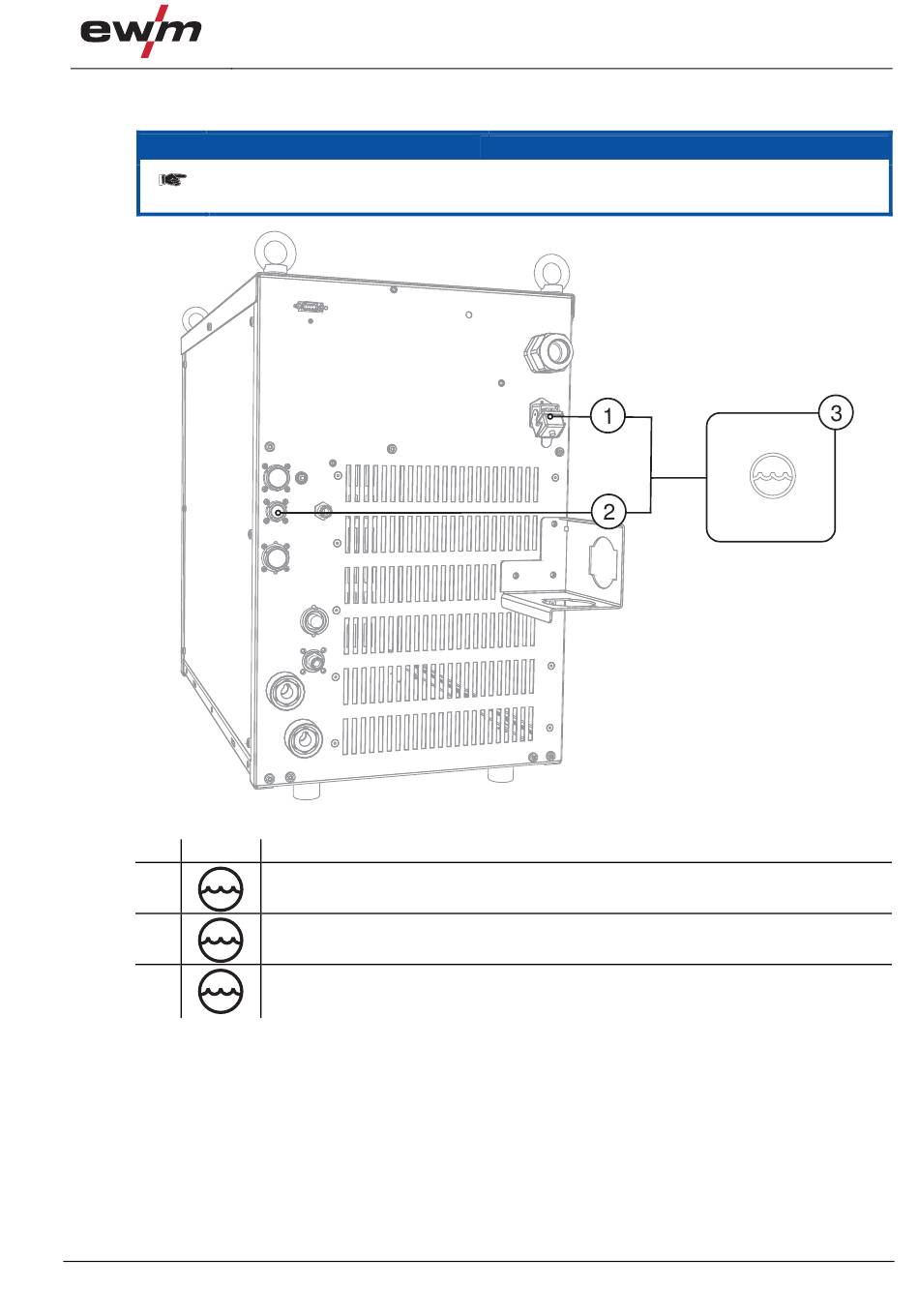

Abbildung 5-6
29
