Doppellichtbogen

Bei zu hoher Strombelastung bzw. zu schräger Brennerhaltung bildet sich ein zweiter Lichtbogen
zwischen Werkstück und Plasmadüse.
Erhöhte Strombelastung und zu schräge Brennerstellung führen zu einem erheblichen
Düsenverschleiß.
5.9.6

Anschleifen der Elektrode

Die Elektroden zum Plasmaschweißen sollten maschinell angeschliffen werden. Die Elektrodenstandzeit
wird erhöht und Schweißergebnisse werden reproduzierbar.
Der Anschliffwinkel für die Minuspolschweißung beträgt 30° (Einstellwinkel 15°).
Die Pluspolelektrode, deren Spitze im Betrieb ballig bis halbkugelförmig ausgebildet ist, wird mit einer ca.
1 mm langen Fase bei einem Fasenwinkel von 45° vorgeschliffen. Ihre endgültige Form für den
Schweißbetrieb erreicht sie nach dem kurzzeitigen Belasten im oberen Strombereich (ca. 35 Amp.)
Die Nachschleiflängen sind von der maximalen Strombelastung abhängig.
Es gilt: Eine Elektrode kann umso öfter nachgeschliffen werden, je geringer ihre tatsächliche
Strombelastung im Betrieb ist.
Für die Brenner gelten folgende Richtwerte:
Düsentyp
Standarddüse
Standarddüse
Winkeldüse
Lange Plasmadüse
Pluspoldüse
099-008231-EWM00
30.04.2012

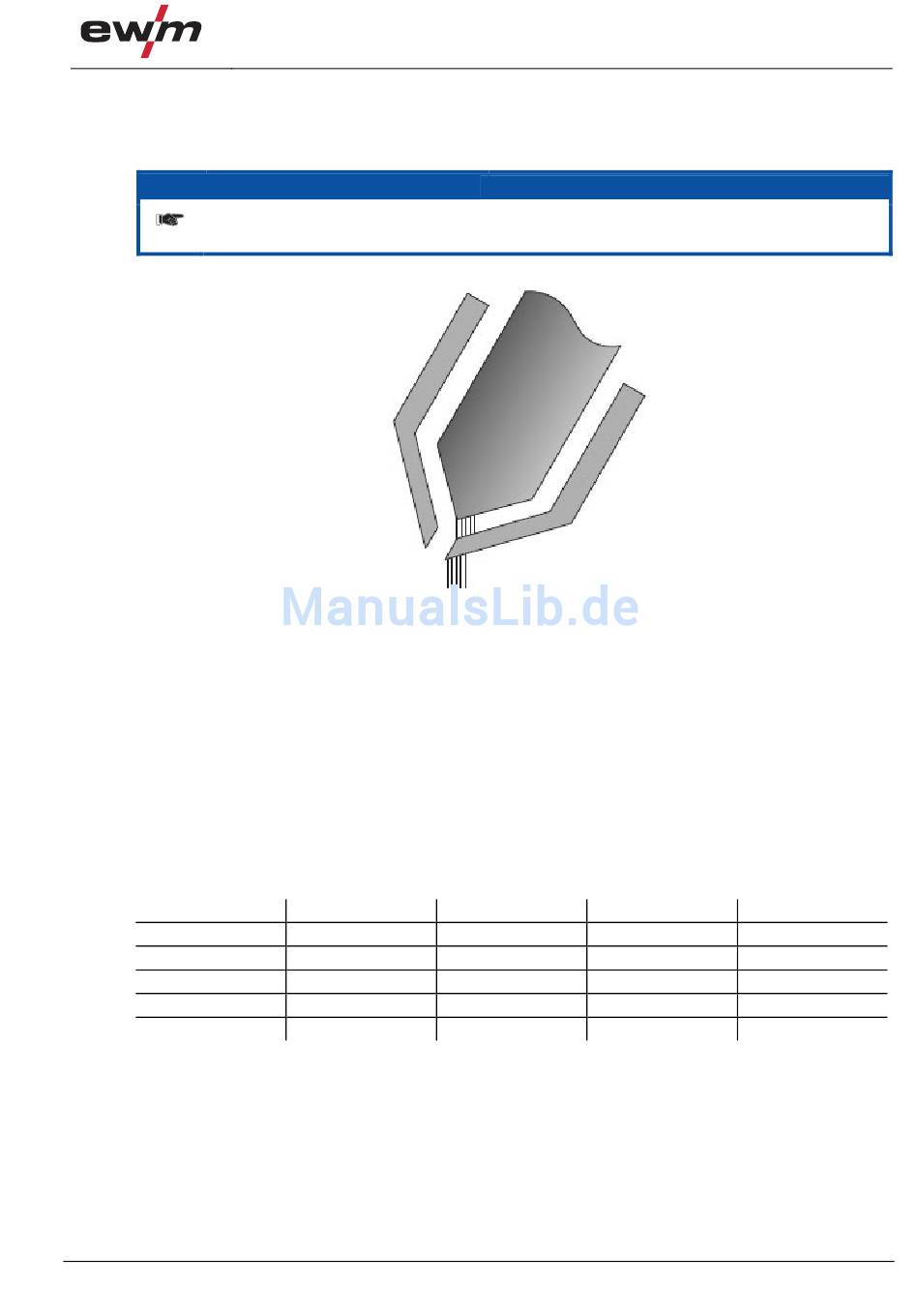

Abbildung 5-15
Elektroden Ø
Spitzenanschliff
1,5 mm
beidseitig 30°
2,4 mm
Einseitig 30°
1,5 mm
beidseitig 30°
1,5 mm
beidseitig 30°
3,2 mm
einseitig, s. o.
Aufbau und Funktion
HINWEIS
max. Länge
51 mm
34 mm
51 mm
54 mm
30 mm
Inbetriebnahme
Mindestlänge
30 mm
27 mm
30 mm
35 mm
26 mm
