Die Signale für die Wandlerkanäle 15 und 16 können
wahlweise der Summe L/R, den Gruppen 1/2 oder
den AUX Send Schienen 2/3 entnommen werden,
abhängig vom Schalter #44. Der Pegel ist abhängig
vom TRIM Regler #45.
Wenn eine funktionierende Verbindung der FireWire
Schnittstelle mit dem Rechner hergestellt wurde,
leuchtet zur Kontrolle die grüne LED (#46) im FireWire
Logo auf der Vorderseite des Mischpults auf.
Lesen Sie bitte unbedingt den Abschnitt „FIREWIRE
SCHNITTSTELLE"

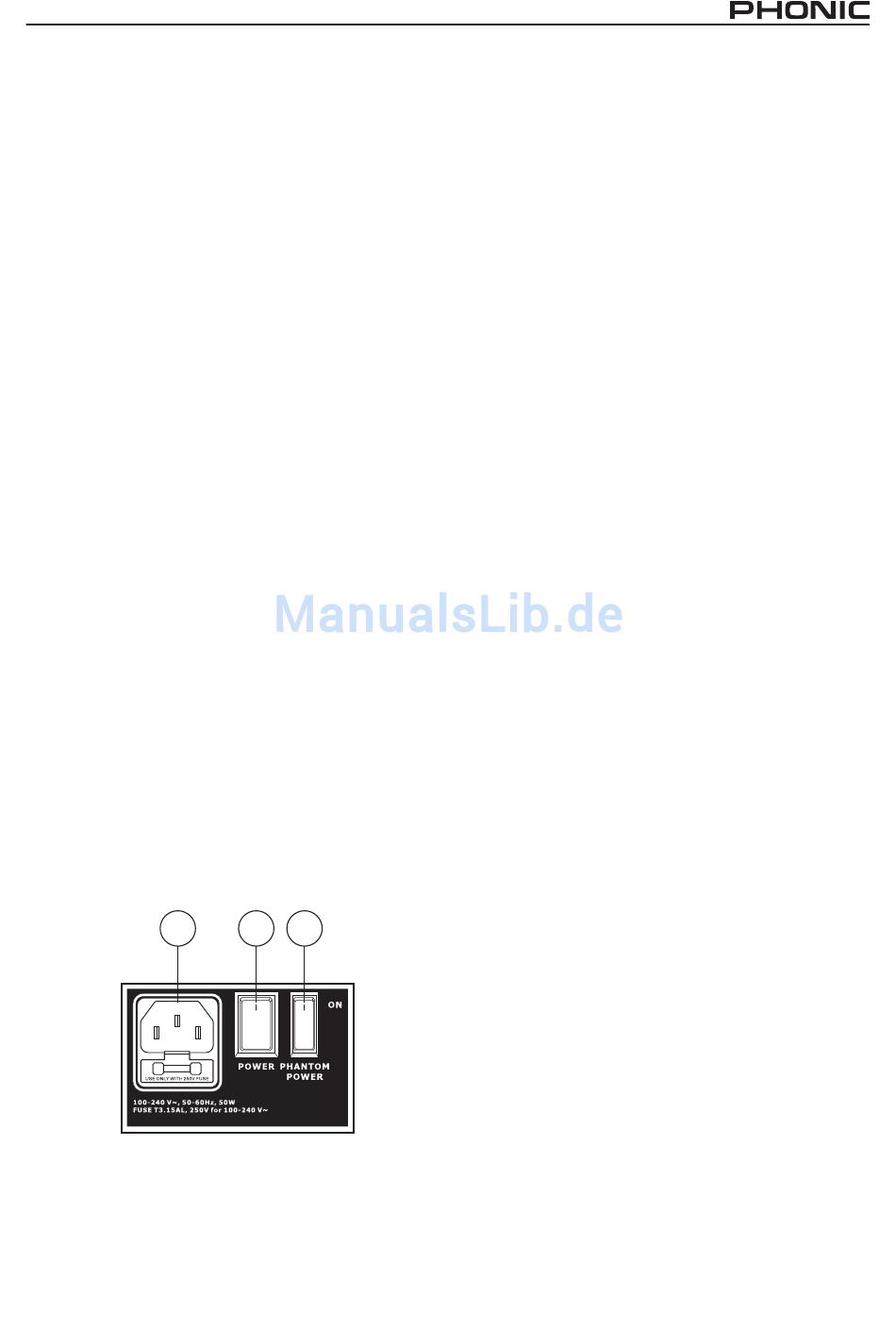

17. NETZANSCHLUSS MIT SICHERUNGSHALTER
An diese Eurobuchse wird das mitgelieferte Netzkabel
angeschlossen. Bitte
einwandfreies, ordnungsgemäß geerdetes Netzkabel
mit Schukostecker, so wie es zum Lieferumfang
gehört.
Sollten Sie das Netzkabel verlieren, oder es wird
schadhaft, besorgen Sie sich im Musikgeschäft oder
in einem Laden für Computerzubehör ein neues von
gleicher Qualität.
Mit einem flachen Schraubendreher haben Sie Zugang
zur internen Netzsicherung – das Fach befindet sich
direkt unterhalb der Netzbuchse. Die Sicherung dient
Ihrem Schutz. Sollte die Netzsicherung durchgebrannt
sein, bitte nur gegen eine Sicherung gleichen Typs
und Werts austauschen (es ist eine gute Idee, immer
Ersatzsicherungen parat zu haben):
3,15 A träge
Wenn daraufhin die Sicherung wieder durchbrennt,
liegt ein ernsthafter Schaden im Inneren des Geräts
vor. Ziehen Sie sofort den Netzstecker und lassen Sie
das Gerät von einer autorisierten Service Werkstätte
überprüfen.
WARNUNG: Versuchen Sie niemals, die Sicherung durch
Silberpapier o.ä. zu überbrücken – es könnte zu erheblichen
Schäden an Gerät und Mensch führen! Außerdem erlöschen
damit jegliche Garantieansprüche.
17
PHONIC CORPORATION – Bedienungsanleitung Helix Board 18 FireWire MKII
verwenden sie nur
19 18

REGLER UND SCHALTER

RÜCKSEITE

18. PHANTOM POWER

(PHANTOMSPEISUNG)
Kondensatormikrofone
brauchen eine Spannungsversorgung. Diese wird
entweder durch eine interne Batterie oder über die
Phantomspeisung hergestellt, die vom Mischpult über
die Leitungen des Mikrofonkabels transportiert wird.
Daher gibt es einen globalen Schalter für die
Phantomspeisung, die an allen Mikrofoneingängen die
benötigte Speisespannung von +48V zur Verfügung
ein
stellt. Wenn die Seite mit dem Strich in Richtung
Gerät gedrückt wird, ist die Phantomspeisung
eingeschaltet.
Zur Kontrolle
Phantomspeisung die rote LED +48V (#47) in der
Pegelanzeige auf. Das Ein- und Ausschalten geht
mit einer kleinen Verzögerung vor sich; das ist aber
normal. Aus dem gleichen Grund leuchtet die LED auch
noch ein wenig nach, wenn Sie die Phantomspeisung
wieder ausschalten. Wenn Sie Geräte anschließen,
die keine Phantomspeisung vertragen, warten Sie, bis
die LED vollständig erloschen ist.
Solange die Phantomspeisung eingeschaltet ist,
sollten Sie keine Kondensatormikrofone einstecken.
D.h. erst Mikrofon einstecken, dann Phantomspeisung
einschalten...
Hinweis: Die Phantomspeisung liegt nur an den XLR
Buchsen (#1) an, nicht an den LINE Eingängen (#2).
Bevor Sie
müssen alle Ausgangsregler runter gedreht sein,
um übermäßige Störgeräusche und Schäden in den
angeschlossenen Lautsprechern zu vermeiden. Es ist
ein guter Tipp, bei den Kanälen, in denen Sie gerade
ein Kondensatormikrofon einstöpseln wollen, den
ON Schalter (#29) zu lösen, so dass kein Signal den
Kanal verlassen kann.
„Phantom" heißt diese Stromversorgung deshalb,
weil sie von anderen, dynamischen Mikrofonen, die
keine Stromversorgung benötigen, ganz einfach
ignoriert wird – sofern es sich um ein Mikrofon mit
symmetrischem Ausgang handelt!
Technisch
Phantomspeisung auf ein System, bei dem das
Audiosignal der symmetrischen Leitung in einem
Differential- Modus zugeführt wird, während der
Gleichstrom in einem Common-Modus zugeführt wird.
Die Audiosignale „wandern" über die Pole 2 und 3 der
Mikrofonleitung, der Strom hingegen simultan über
die gleichen Pole. Pol 1 stellt die Erdung für Audio
und Strom.
und aktive
leuchtet bei eingeschalteter
die Phantomspeisung
gesprochen bezieht
DI Boxen
einschalten,
sich die
