Effektgeräte: Seriell Oder Parallel - Phonic Helix Board 18 FireWire MKII Bedienungsanleitung

Anmerkung: Wenn
Ausgangs unsymmetrisch ist, wird die Kabelführung
automatisch unsymmetrisch, auch wenn Sie ein dreipoliges
Anschlusskabel verwenden.
Im Zusammenhang mit der FireWire Schnittstelle
kann auf die AUX SEND 1 Sammelschiene neben
den einzelnen AUX Send Signalen aus den
Eingangskanälen auch das zurückgeführte Signal aus
dem Rechner für Monitorzwecke geschaltet werden
(siehe auch #45).
EFFEKTGERÄTE: SERIELL ODER PARALLEL?
Diese beiden Begriffe fallen häufiger, hier wird erklärt,
was damit gemeint ist.
„Seriell" bedeutet, dass das gesamte Signal das
Mischpult verlässt (INSERT SEND), zu einem
externen (Effekt-) Gerät geroutet und zum Mischpult
zurückgeführt wird (INSERT RETURN). Beispiele:
Kompressor, Limiter, grafischer Equalizer, Noise
Gate.
„Parallel" bedeutet, dass lediglich ein Anteil des
„trockenen" Original Signals zu einem Effektgerät
geroutet wird (AUX SEND), dort bearbeitet und wieder
zurückgeführt wird, wo es dann mit dem „trockenen"
Originalsignal gemischt wird - vorausgesetzt, im
externen Gerät ist das Mischungsverhältnis von
Direkt- und Effektsignal auf „100 % Effekt" eingestellt
(manchmal auch mit „wet" bezeichnet, im Gegensatz
zum unbearbeiteten Originalsignal, das mit „dry"
bezeichnet wird).
Die Ausgänge des Effektgerätes werden in der Regel
an einen STEREO AUX RETURN oder einen der
Stereoeingänge des
Die Signalstärke des Halls kann nun mit dem
entsprechenden Lautstärkeregler eingestellt werden,
d.h. es wird Hall hinzugemischt. Das erklärt auch,
warum das Mischungsverhältnis im Effektgerät
unbedingt auf „100 % wet" stehen muss – die Mischung
von Original- und Effektsignal geschieht nämlich erst
im Mixer.
Auf diese Art können verschiedene Eingangskanäle
ein einziges Effektgerät ansteuern. Beispiele: Hall,
Delay, Chorus, etc.
6. PHONES
An diese Stereo Klinkenbuchse wird ein Kopfhörer
angeschlossen. Hier kann das Summensignal (bzw.
das REC OUT Signal), das 2T Return Signal, das
Gruppensignal, ein SOLO Signal oder die Rückführung
der FireWire Schnittstelle abgehört werden (Näheres
siehe #50). Die Lautstärke wird mit dem Regler CTRL
RM / PHONES (#51) eingestellt.
Das PHONES Signal ist übrigens vom Gehalt her
identisch mit den Signalen an den CONTROL
ROOM Ausgängen (#12), jedoch mit einem anderen
Ausgangspegel, da es noch den Kopfhörerverstärker
durchlaufen hat.
8 PHONIC CORPORATION – Bedienungsanleitung Helix Board 18 FireWire MKII
das Nachfolgegerät des
Mischpults angeschlossen.

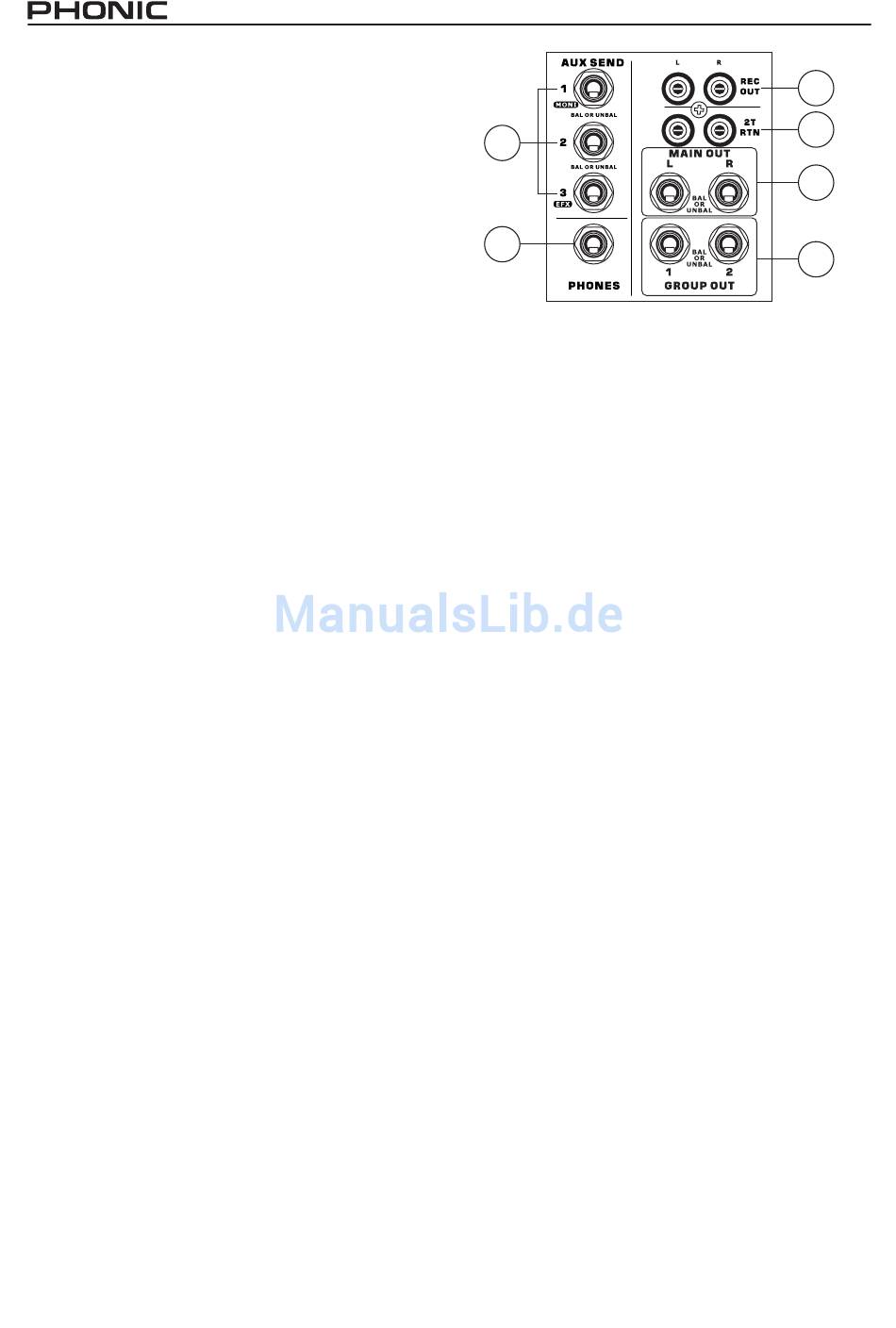

AUX
5
6
7. REC OUT L / R
Diese unsymmetrischen Zweispurausgänge in Form
von Cinch Buchsen sind für den Anschluss von
semiprofessionellen Signalpegeln (-10 dBV) ausgelegt.
Schließen Sie hier die Eingänge Ihres Aufnahmemediums
an, also Kassettenrekorder, DAT, MD, Soundkarte oder
Laptop.
Das Signal für diese Recording Ausgänge stammt aus
der Summenschiene, und zwar wird es, wie bei den
Summenausgängen (#9 bzw. #14), hinter den beiden
MAIN FADERN (#57) abgegriffen – es ist also im Pegel
abhängig von der Stellung dieser Lautstärkeregler.
8. 2T RTN L/ R
Diese unsymmetrischen Zweispureingänge in Form
von Cinch Buchsen sind für den Anschluss von
semiprofessionellen Signalpegeln (-10 dBV) ausgelegt.
Schließen Sie hier die Ausgänge Ihres Aufnahmemediums
oder Zuspielers an, also Tape Deck, DAT, MD, MP3 oder
CD Spieler, Soundkarte oder Laptop. Die Signale werden
mit dem Lautstärkeregler 2T RETURN kontrolliert
(Näheres siehe #53).
9. MAIN L & R
Die MAIN Ausgänge sind die Hauptausgänge des
Mischpults. Hier liegt die endgültige Mischung aus der
Summenschiene an. Sie senden ein symmetrisches
oder unsymmetrisches Signal (je nachdem, was für
ein Kabel Sie verwenden und ob das Zielgerät einen
symmetrischen oder unsymmetrischen Eingang hat) mit
Line Pegel an externe Geräte.
Schaltungstechnisch liegen diese Ausgänge tatsächlich
ganz am Ende der Signalkette, eben hinter den MAIN
FADERN (#57). Sie können diese Ausgänge verwenden,
um Equalizer, Signalprozessoren oder Endstufen, aber
auch professionelle Aufnahmegeräte, etc. anzuschließen.
Es gibt natürlich noch eine andere Möglichkeit, ein
Zweispur Aufnahmegerät anzuschließen, nämlich die
Cinch Ausgänge REC OUT (#7).
Neben diesen Klinkenbuchsen findet man auf der
Rückseite des Geräts männliche XLR Buchsen, die
ebenfalls mit MAIN L&R bezeichnet sind. Diese Buchsen
sind parallel verdrahtet, enthalten also dasselbe Signal.
Wenn beide Buchsen belegt werden, um verschiedene
Zielgeräte anzusteuern, achten Sie bitte darauf, dass
beide Kabelführungen symmetrisch sind. Wird z.B.
eine Monoklinke verwendet, ist der komplette Ausgang
automatisch unsymmetrisch, also auch der XLR
Ausgang!
7
8
9
10
