Sie können die AUX 3 Schiene jedoch auch für andere
Zwecke verwenden, z.B. zum Speisen einer weiteren
Beschallungszone, zum Anschluss eines Bühnen
Monitorsystems, sofern Sie auf der Bühne exakt die
gleiche Mischung hören wollen wie im Saal, usw.
Wie Sie den Ausführungen unter #25 entnehmen,
hängt es immer von Ihren subjektiven Präferenzen
ab, ob Sie für einen bestimmten Zweck einen pre
Fader oder einen post Fader Ausspielweg verwenden
– es gibt keine allgemeingültigen Regeln. Erlaubt ist,
was gefällt.
Die AUX SEND 3 Signale aus allen Monokanälen
durchlaufen erst noch den Summen Lautstärkeregler
AUX SEND 3 / EFX (#39), bevor Sie tatsächlich im
entsprechenden Ausgang (#5) zu hören sind.
28. PAN / BALANCE
PAN, Kurzform für PANORAMA, ist ein Regler, der ein
Signal auf zwei Kanäle in einem bestimmten Verhältnis
aufteilt. In den Eingangskanälen wird also mit diesem
Regler bestimmt, wie viel Pegel auf die linke und
rechte Summenschiene (oder Subgruppenschiene)
gesendet wird, so dass das Signal sehr gleichmäßig
über das gesamte Stereospektrum verteilt werden
kann. Wird der Regler ganz nach links gedreht,
gelangt das Signal nur in die linke Summe und/oder
in die Gruppe 1, steht der Regler ganz rechts, gelangt
das Signal nur in die rechte Summe und/oder die
Gruppe2. Alle Zwischenpositionen sind möglich.
Die PAN Regler des HELIX BOARD 18 FIREWIRE
MKII arbeiten nach dem Prinzip der sogenannten
„konstanten Lautheit". Wenn Sie den PAN Regler
von links nach rechts drehen (dabei wandert der
Sound von links über die Mitte nach rechts), bleibt der
Lautheitseindruck konstant.
Wenn Sie einen Kanal ganz nach links (oder rechts)
„gepannt" haben, und die LED Ketten der Pegelanzeige
(#49) bis zur Marke „0" aufleuchten, dann fällt der
Pegel um 4 dB auf der linken (oder rechten) Seite ab,
wenn der Regler wieder in die Mittelposition gebracht
wird. Wäre dem nicht so – wie es leider bei einigen
„günstigen" Mischpulten der Fall ist – dann wäre ein in
der Mitte liegendes Signal lauter.
Die Stereokanäle haben einen Balance Regler BAL
für die Stereoquelle; dieser funktioniert im Grunde
nach dem gleichen Prinzip, bestimmt also, welches
der beiden Stereosignale (Links oder Rechts) in der
Summenmischung mehr Gewichtung erlangt.
PHONIC CORPORATION – Bedienungsanleitung Helix Board 18 FireWire MKII
33

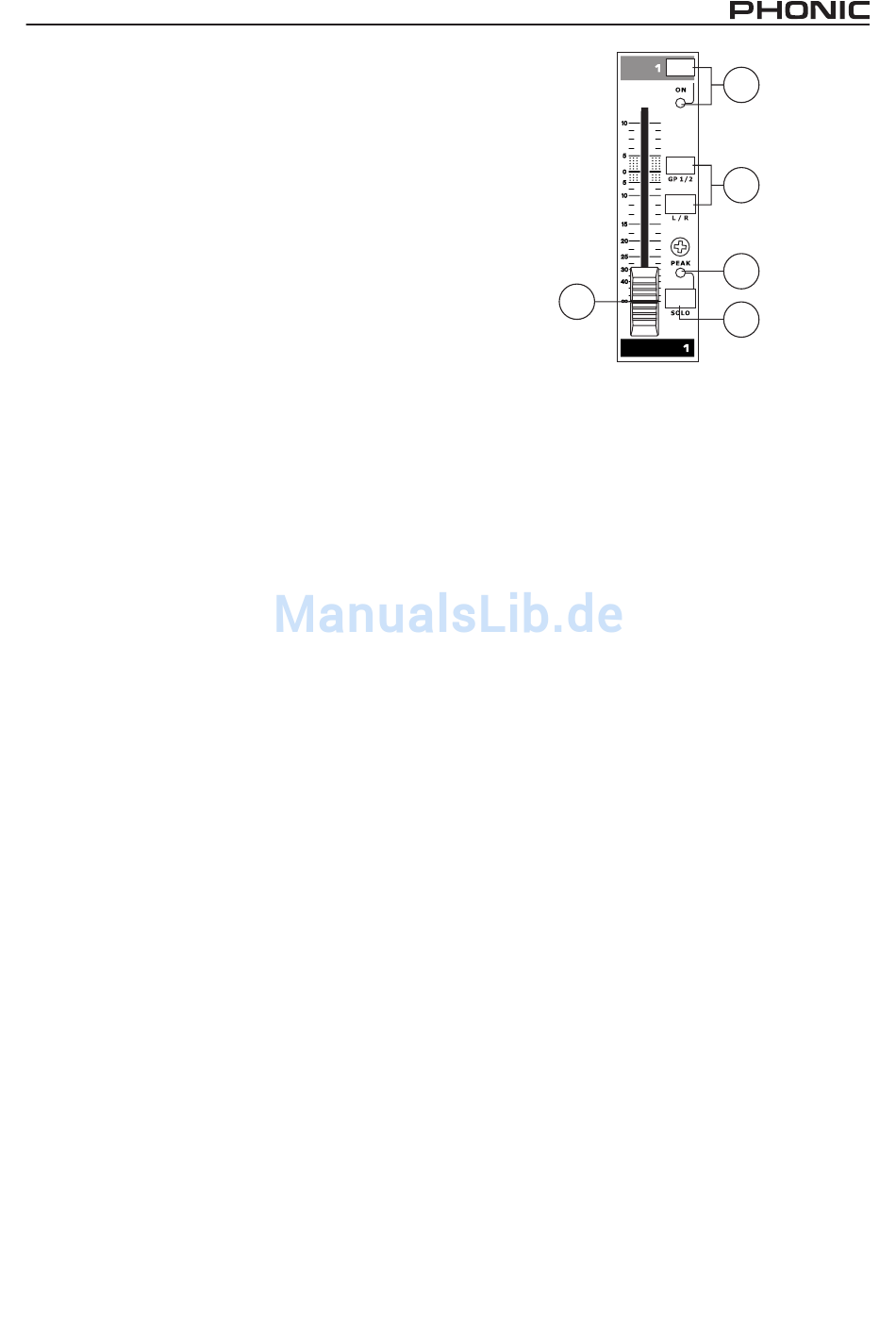

29. ON & STATUS LED
Dieser Schalter schaltet den Kanal ein. Solange dieser
Schalter nicht gedrückt ist, gelangt kein Kanalsignal
an irgendeinen Ausgang, weder Ausspielwege noch
Subgruppen oder Summe L / R, egal wie weit Sie
die AUX Regler aufgedreht und/oder den Kanalfader
hochgeschoben haben.
Das bedeutet aber nicht, dass der Kanal „tot" ist, also
gar nichts geht. Das Signal kann sehr wohl über die
SOLO Funktion (#32) vorgehört werden.
Das macht Sinn. Bevor Sie das Kanalsignal „auf die
Reise" zu irgendwelchen Summen und Ausgängen
schicken, sollten Sie es gründlich „einpegeln", damit
keine unvorhergesehenen Signalspitzen Lautsprecher
und Ohren zerstören (siehe Kapitel „RICHTIG
EINPEGELN").
Erst wenn der Schalter gedrückt wird, ist der Kanal
frei geschaltet. Nur dann gelangt das Signal an
die verschiedenen Ausgänge (abhängig von den
Stellungen der verschiedenen Ausgangsregler und
Routingschalter).
Zur Kontrolle leuchtet die dazugehörige grüne Status
LED auf, wenn der Kanal angeschaltet ist.
ACHTUNG: Unabhängig von der Stellung des ON
Schalters gelangt das Eingangssignal immer in
den internen A/D Wandler und über die FireWire
Schnittstelle in den angeschlossenen Rechner,
sofern der FireWire Pre/Post Schalter (#25) auf
PRE steht. Ist der jedoch auf POST gestellt, hängt
auch das FireWire Signal von der Stellung des
Kanalfaders ab.
30. GP 1/2, L/R
Dies sind die sog. Routing Schalter. Sie bewirken,
dass das Kanalsignal auf bestimmte Sammelschienen
und damit letztlich auf bestimmte Ausgänge geleitet
wird. Wenn Sie den Schalter 1/2 drücken, gelangt das
Kanalsignal in die beiden Subgruppen 1/2. Wird der
Schalter L/R gedrückt, gelangt das Kanalsignal in die
Summenschiene L/R. Das klappt natürlich nur, wenn
auch der Kanalfader hochgeschoben ist (logisch).
Der direkte Weg für einen Kanalzug zu den
Hauptausgängen des Mischpults ist über den Routing
Schalter L/R. Wenn Sie einige Kanäle zu einer Gruppe
zusammenfassen wollen, verwenden Sie stattdessen
die Schalter 1/2, und die Kanalsignale werden zu den
29
30
31
32
17
