Schalter Und Regler; Netzanschluss - Phonic MU1722X Bedienungsanleitung

Es gibt zusätzlich zu diesen XLR Buchsen auf
der Vorderseite des Geräts zwei dreipolige
Klinkenbuchsen (#10),
diesen Summenausgängen
sind.
Anmerkung: Wenn
unsymmetrisch ist, und
unsymmetrische Kabelführung
sollten Sie den Pin 3 des XLR Steckers im Mischpult
nicht belegen, um Schäden an dem Mixer zu
vermeiden.

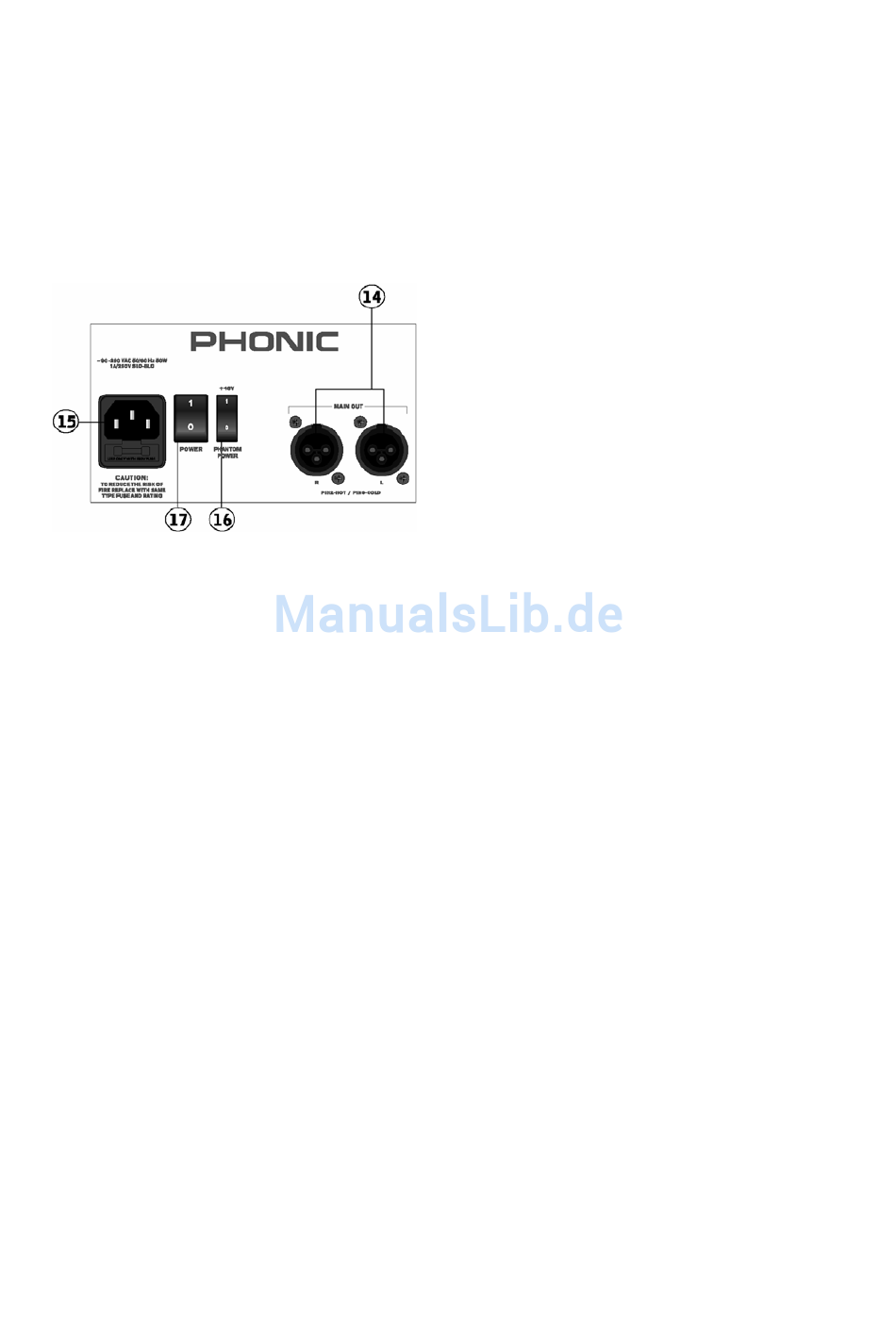

15. NETZANSCHLUSS

SICHERUNGSHALTER
An diese Kaltgerätebuchse
mitgelieferte Netzkabel
Bitte verwenden sie nur ein einwandfreies,
ordnungsgemäß geerdetes Netzkabel mit
Schukostecker.
Mit einem flachen
haben Sie Zugang
Netzsicherung. Sollte die Netzsicherung
durchgebrannt sein, bitte nur gegen eine
Sicherung gleichen
austauschen (1 A / 250 V, träge). Wenn
daraufhin die
durchbrennt, liegt ein ernsthafter Schaden
im Inneren des Geräts vor. Ziehen Sie sofort
den Netzstecker und lassen Sie das Gerät
von einer autorisierten Service Werkstätte
überprüfen.
PHONIC CORPORATION – Bedienungsanleitung MU1722X / 1822X
die parallel zu
geschaltet
das Nachfolgegerät
Sie demnach eine
machen müssen,
mit
wird das
angeschlossen.
Schraubendreher
zur internen
Typs und Werts
Sicherung wieder

SCHALTER UND REGLER

16. PHANTOM
(PHANTOMSPEISUNG)
Kondensatormikrofone und aktive DI Boxen
brauchen eine Spannungsversorgung.
Diese wird in der Regel über die
Phantomspeisung hergestellt.
Daher gibt es einen globalen Schalter für
die Phantomspeisung, die an allen
Mikrofoneingängen die benötigte
Speisespannung von +48V zur Verfügung
stellt. Wenn die Seite mit dem Strich in
Richtung Gerät gedrückt wird, ist die
Phantomspeisung eingeschaltet.
Zur Kontrolle leuchtet bei eingeschalteter
Phantomspeisung die blaue LED +48V
(#47) in der Pegelanzeige auf.
Solange die Phantomspeisung
eingeschaltet ist, sollten Sie keine
Kondensatormikrofone einstecken. D.h.
erst Mikrofon einstecken, dann
Phantomspeisung einschalten...
Bevor Sie die Phantomspeisung
einschalten, müssen alle Ausgangsregler
runter gedreht sein, um übermäßige
Störgeräusche und Schäden in den
angeschlossenen Lautsprechern zu
vermeiden.
WARNUNG: Verwenden Sie niemals unsymmetrierte
Mikrofone, wenn die Phantomspeisung eingeschaltet
ist – sie könnten extremen Schaden nehmen. Auch
ein externes Mischpult, dessen Ausgänge an die
Mikrofoneingänge angeschlossen wird, könnte
Schaden nehmen, wenn die Phantomspeisung
aktiviert ist. Da Mischpulte und andere Geräte in der
Regel Line Pegel abgeben, sollten deren Ausgänge
immer an die Line Eingänge im MU Mixer
angeschlossen werden.
17. NETZSCHALTER
Mit dem Netzschalter wird das Gerät
eingeschaltet. Wenn die Seite mit dem
Strich in Richtung Gerät gedrückt wird, ist
das Gerät eingeschaltet. Zur Kontrolle
leuchtet dann die blaue LED in der
Pegelanzeige auf der Vorderseite auf
(#48). Vor dem Einschalten müssen alle
Ausgangsregler, also AUX, MAIN und CTRL
RM ganz herunter gedreht sein.
POWER 48V
14
