10. GROUP
Diese dreipoligen 6,3
enthalten die Signale aus den zwei Subgruppen
1 und 2, in der Lautstärke abhängig von der
Stellung der jeweiligen Subgruppen Fader (#56).
Hier können die Eingänge
Aufnahmemediums, Lautsprecheranlagen für eine
weitere Beschallungszone, externe Effektgeräte,
Bühnenmonitore, usw. angeschlossen werden.
Praxistipp: Da die Subgruppen über keine eigenen
Inserts verfügen, können Sie mithilfe eines kleinen
Tricks dennoch Kompressoren
einschleifen. Betätigen Sie in der entsprechenden
Subgruppe nicht den Routing Schalter für die Summe
L / R (#56). Schieben Sie den Subgruppen Fader hoch
und verkabeln den Gruppenausgang (#10) mit dem
Eingang des externen Geräts. Den Ausgang führen
Sie dem Mischpult über einen freien AUX RETURN
Eingang (#4) wieder zu. Das RETURN Signal wird
über den entsprechenden Lautstärkeregler (#54) der
Summenschiene zugeführt.
Auf diese Weise haben Sie sich praktisch einen Insert
„erkämpft".
PULT RÜCKSEITE

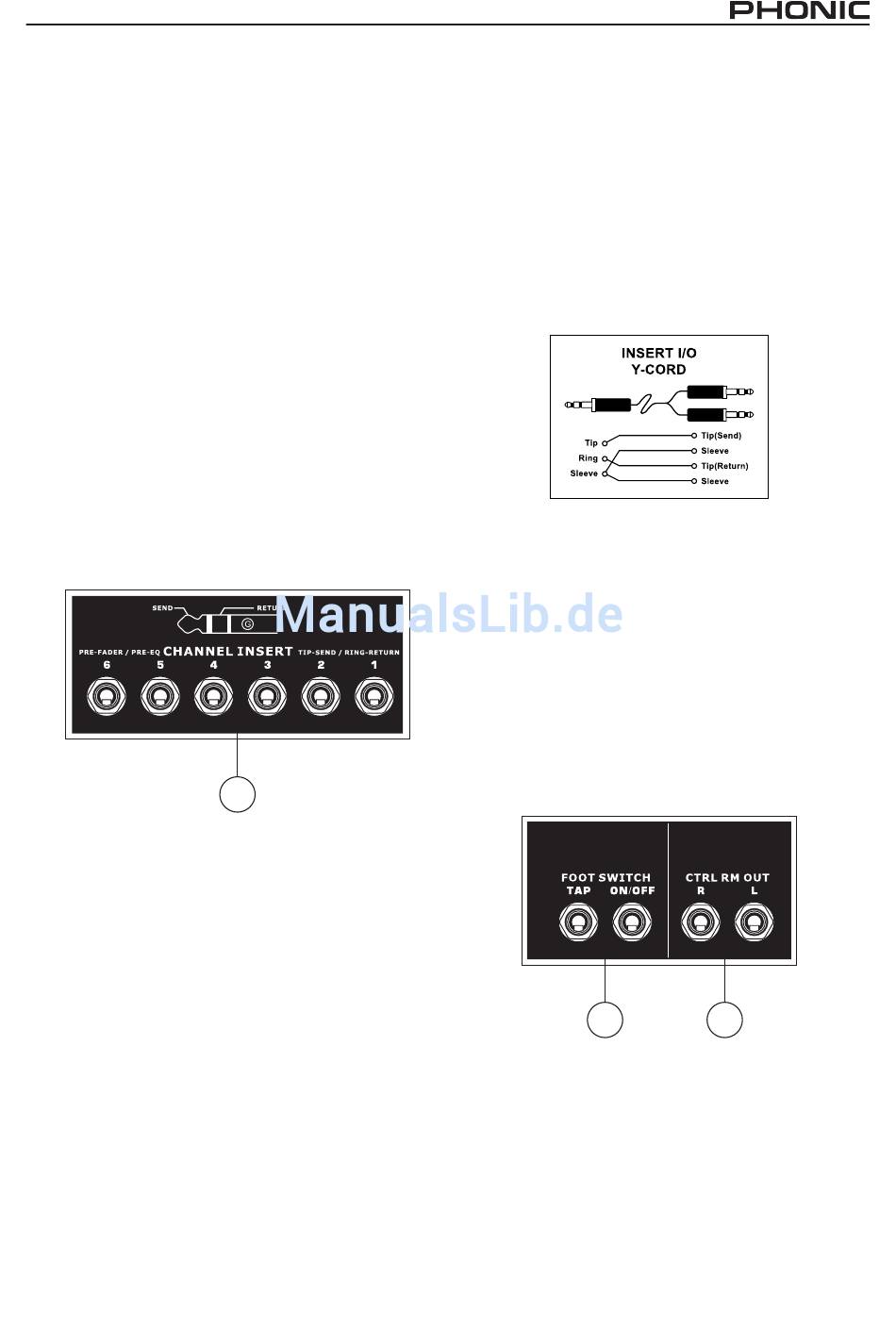

11. CHANNEL INSERT
Für jeden der Monokanäle gibt es je einen
unsymmetrischen Einschleifpunkt,
Signalweg im Kanaleingang unterbricht. Dort wird
das vorverstärkte Eingangssignal aus dem Mixer
herausgeführt, nach Belieben in einem externen Gerät
bearbeitet, und wieder dem Mixer an gleicher Stelle
zugeführt. Der Einschleifpunkt ist eine normalisierte,
dreipolige 6,3 mm Klinkenbuchse, d.h. das Signal
bleibt unberührt, solange diese Buchse nicht belegt
ist. Wird hier eine Klinke eingesteckt, wird das Signal
zwischen dem Hochpassfilter und der Klangregelung
unterbrochen. Das Signal, das aus dem Mixer
herausgeführt wird, liegt an der Spitze des Steckers
an, das zurückgeführte Signal liegt am Ring des
Steckers an.
Der Einschleifpunkt dient dem seriellen Anschluss von
Kompressoren, Noise Gates, Limitern (z.B. PHONIC
PCL3200, A6500, T8200), Effektgeräten (z.B. PHONIC
DFX256, I7300) und anderen Klangprozessoren,
um die Tonqualität des Signals zu bearbeiten (z.B.
grafische Equalizer wie PHONIC A6600 etc.).
PHONIC CORPORATION – Bedienungsanleitung Helix Board 18 FireWire MKII
mm Klinkenbuchsen
eines (Mehrspur)
oder Equalizer
11
der
Der Insert Punkt befindet sich schaltungstechnisch
hinter dem GAIN Regler (#21) und dem LOW CUT
(#20), aber vor der Klangregelung (#22 ~ #24), etc.
Tipp: Wenn Sie ein externes Gerät über den Insert
verkabeln, und Sie haben dann kein Signal mehr im
Kanal, sind schlicht Eingang und Ausgang vertauscht.
Das hat nichts mit „falsch" oder „verkehrt" zu tun,
sondern einfach mit der Tatsache, dass bei manchen
Herstellern der Send auf der Spitze des dreipoligen
Steckers liegt, bei anderen auf dem Ring. Einfach
Eingang und Ausgang tauschen, und das Signal ist
wieder da (beschriften Sie am besten Ihre Kabel
eindeutig).
Zur Belegung von Insert Kabeln siehe auch
„TYPISCHE KABELVERBINDUNGEN".
12. CTRL RM OUT L/R
Es gibt zwei unsymmetrische Klinkenbuchsen (linker und
rechter Kanal) für den Anschluss von Kontrollmonitoren
oder anderen Lautsprechersystemen. Das Signal,
das an diesen Ausgängen anliegt, ist identisch mit
dem am Ausgang PHONES (#6), allerdings mit
einem anderen Pegel. Hier kann das Summensignal
(bzw. das REC OUT Signal), das 2T Return Signal,
das FireWire Return Signal oder ein SOLO Signal
abgehört werden.
Die Lautstärke wird mit dem Regler CTRL RM /
PHONES (siehe auch #43) eingestellt.
den

13. FOOT SWITCH

Diese beiden Klinkenbuchsen sind für den Anschluss
von Fußschaltern vorgesehen, mit deren Hilfe
bestimmte Eigenschaften des eingebauten digitalen
Effektgerätes gesteuert werden können.
Die Fußschalter sind nicht im Lieferumfang enthalten.
Beachten Sie, dass es sich um sogenannte
Impulsschalter
muss, die lediglich einen Schaltimpuls abgeben
(im Gegensatz zu einem Permanentschalter, der
eine Funktion so lange schaltet, wie der Schaltkreis
geschlossen ist).
12
13
(„momentary switch") handeln
