- Seite 1 3243 / 4243 BEDIENUNGSANLEITUNG...
-
Seite 2: Sicherheitsanweisungen
Plastikteile angreifen könnten. Regelmäßige Pflege und Überprüfung beschert Ihnen eine lange Lebensdauer und höchste Zuverlässigkeit. Ihr Phonic MM1002/MM1202 wurde beim Hersteller sorgfältig verpackt, der Karton ist konstruiert um das Gerät vor rohem Umgang zu schützen. Wir raten Ihnen die Verpackung und den Inhalt sorgfältig nach etwaigen Zeichen von Beschädigung zu überprüfen, die auf dem Transportwege entstanden sein kann. -
Seite 3: Inhaltsverzeichnis
BESCHREIBUNG DES RÜCKWÄRTIGEN ANSCHLUSSFELDS ..............20 BITTE FÜHREN SIE NACHFOLGENDE SCHRITTE BEI JEDEM KANAL DURCH.......23 SUBWOOFER FREQUENZWEICHE ......................28 TECHNISCHE DATEN..........................29 SIGNAL FLUSS DIAGRAMM........................32 NACHSCHLAGEWERKE..........................33 GLOSSAR ..............................34 Phonic behält sich Änderungen ohne vorherige Ankündigung vor. V1.1 Aug 26. 2003 PHONIC CORPORATION – Bedienungsanleitung MR3243 / MR4243... -
Seite 4: Einführung

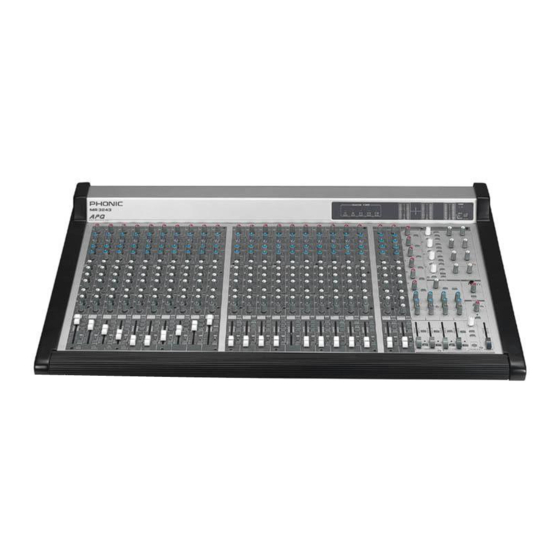

EINFÜHRUNG Vielen Dank dass Sie sich für den Phonic Mixer MR3243/4243 entschieden haben. Basierend auf jahrelanger Erfahrung in der Entwicklung und im Bau von professionellen Audio Anlagen, haben wir von PHONIC diesen vielseitigen Mixer für alle Arten von mobilen Live Beschallungen, Homerecording und Festinstallationen konzipiert. -
Seite 5: Verkabelung
VERKABELUNG PHONIC CORPORATION – Bedienungsanleitung MR3243 / MR4243... -
Seite 6: Typische Verbindungskabel
TYPISCHE VERBINDUNGSKABEL PHONIC CORPORATION – Bedienungsanleitung MR3243 / MR4243... -
Seite 7: Symmetrisch Und Unsymmetrisch
Eingangssteckers mit der Erde. Wird das Brummen leiser oder verschwindet es, prüfen Sie die netzseitige Masse Verbindung Ihrer Audioanlage. Besondere Aufmerksamkeit ist geboten, wenn die Anlagekomponenten und Racks mit einer gewissen Entfernung zueinander aufgestellt sind, und/oder wenn Sie eine größere Anzahl von Leistungsendstufen verwenden. PHONIC CORPORATION – Bedienungsanleitung MR3243 / MR4243... - Seite 8 Lassen Sie die Erdung zwischen den Racks und dem Stromverteiler von einem Elektriker überprüfen. Stellen Sie sicher, dass eine, und zwar nur eine, Netzerdung für das komplette Audio- bzw. Videosystem existiert (sog. sternförmige Stromversorgung). (Siehe Abbildung 6) PHONIC CORPORATION – Bedienungsanleitung MR3243 / MR4243...
-
Seite 9: Beschreibung Der Kanalzüge
Jeder Mono Eingangskanal hat zwei Eingänge, einen Mikrofoneingang und einen Line Eingang. Mit diesem Schalter wird bestimmt, welches der beiden Signale den Kanalzug durchläuft. Ist der Schalter gedrückt, gelangt das Line Signal in den Kanal, ist er nicht gedrückt, gelangt das Mikrofonsignal in den Kanalzug. PHONIC CORPORATION – Bedienungsanleitung MR3243 / MR4243... -
Seite 10: Low Cut Schalter
Bearbeitung mit Dynamikprozessoren angesagt. Kanal Inserts können verwendet werden, um Kompressoren, Limiter, Noise Gates o.ä. einzuschleifen. Schauen Sie sich zu diesem Zweck die Phonic Geräte PCL3200, PCL4200 und die Geräte aus der MICRO Serie einmal näher an. Jeder Eingangskanal verfügt über eine 3-Band Klangregelung mit parametrischen Mitten. -
Seite 11: Pre/Post
Verzerrungen und zu einem undifferenzierten Klang führen würde. In der Regel sollte der Eingangspegel so eingestellt werden, dass diese LED nur bei den lautesten Stellen gelegentlich aufleuchtet. Wenn sie fast durchgehend leuchtet, muss der Eingangspegel mit dem GAIN PHONIC CORPORATION – Bedienungsanleitung MR3243 / MR4243... -
Seite 12: Solo
3 Mikrofonkanäle, einen für das M- Signal und die anderen beiden für das S-Signal, und zwar für +S und –S. Die meisten Phonic Mixer der MM- und MR-Serie sind mit einer einzigartigen M/S-Matrix ausgerüstet, die Ihnen den ganzen Prozess stark... - Seite 13 Kondensators. Die abgegebene Spannung ändert sich ebenfalls abhängig von den Druckunterschieden durch den Schall. Diese Spannungsänderung ist das Ausgangssignal eines Kondensatormikrofons. Da die Ausgangsimpedanz extrem hoch und die Spannung relativ klein ist, benötigt ein Kondensatormikrofon immer einen Vorverstärker/Impedanzwandler. Dafür wird Spannung benötigt (Phantomspeisung). PHONIC CORPORATION – Bedienungsanleitung MR3243 / MR4243...
- Seite 14 Gitarren, Drums und Synthies mehr Druck zu verleihen. Nach links gedreht reduzieren Sie Brummeinstreuungen, oder Sie dünnen einen mulmigen Klang aus. Stellen Sie den Regler auf “0” (12 Uhr), wenn er nicht benötigt wird. PHONIC CORPORATION – Bedienungsanleitung MR3243 / MR4243...
-
Seite 15: Beschreibung Der Summen Sektion
Handelt es sich bei den EFX RTN Signalen tatsächlich um die Rückführung von externen Effektgeräten, hört man auf diese Weise die Effekte im Monitor. Diese Pegel sind unabhängig von der Stellung des EFX RTN LEVEL Reglers! PHONIC CORPORATION – Bedienungsanleitung MR3243 / MR4243... - Seite 16 Jumpers diese Trennfrequenz auf 80Hz gebracht werden. SOLO Wird dieser Schalter gedrückt, gelangt das MONO Signal in die CTRL RM/PHONES Sektion und kann dort optisch und akustisch überprüft werden. Die darüber befindliche grüne LED leuchtet dann permanent auf. PHONIC CORPORATION – Bedienungsanleitung MR3243 / MR4243...
- Seite 17 Gruppensignale liegen, zusätzlich zu den Routing Möglichkeiten in die Summe L/R, gleichzeitig an den jeweiligen Gruppenausgängen (32) an. Des weiteren besteht die Möglichkeit, über die INSERTS (32) in das Gruppensignal ein externes Gerät einzuschleifen. PHONIC CORPORATION – Bedienungsanleitung MR3243 / MR4243...
- Seite 18 Anhang unter „Modifikationen“. 21 MAIN L/R FADER Für die Summe L/R steht ein 60mm Stereofader zu Verfügung, der gleichzeitig das linke und rechte Ausgangssignal kontrolliert. Das Signal liegt an den Ausgängen MAIN L/R (34) an. PHONIC CORPORATION – Bedienungsanleitung MR3243 / MR4243...
-
Seite 19: Meterbrücke
Die Versorgung der Mikrofon Eingangskanäle mit +48V Phantomspeisung geschieht in Gruppen. Die Phantomspeisung für die Kanäle 1~4, 5~8, 9~12, 13~16 und 17~20 kann beim MR3243 immer nur gemeinsam erfolgen. Beim MR4243 gibt es noch einen weiteren Schalter für die Kanäle 21~30. -
Seite 20: Beschreibung Des Rückwärtigen Anschlussfelds
Regel Mehrspur Maschinen oder Hard Disk Recorder angesteuert. Dies ermöglicht im Live Betrieb einen gleichzeitigen Mitschnitt des Konzerts. Im Anhang werden Möglichkeiten beschrieben, den internen Signalverlauf durch Umstecken von Jumpern zu verändern. PHONIC CORPORATION – Bedienungsanleitung MR3243 / MR4243... -
Seite 21: Stereo Eingangs Buchsen
Kanäle geschickt. Wenn Sie nur den rechten Kanal verwenden, ist das Signal nur in der rechten Sammelschiene zu hören. Beim MR3243 sind diese Stereokanäle mit 21/22 sowie 23/24 bezeichnet, beim MR4243 heißen sie ST1 und ST2. 30 AUX SEND 1 ~ 6 Diese symmetrischen Klinkenbuchsen stellen die Ausgänge der 6 Aux Wege dar. -
Seite 22: Power Supply
Die blaue PWR LED (22) in der METERBRÜCKE leuchtet, wenn der Netzschalter betätigt wurde. Beachten Sie bitte folgende Reihenfolge für das Ein- und Ausschalten einzelner Komponenten in einer Audioanlage: Beim Einschalten: Zuerst das Mischpult, dann die Endstufen. Beim Ausschalten: Zuerst die Endstufen, dann das Mischpult. PHONIC CORPORATION – Bedienungsanleitung MR3243 / MR4243... -
Seite 23: Erste Schritte
Verfahren Sie bei allen Kanälen nach dem beschriebenen Prinzip. Kommen mehr und mehr Kanäle ins Spiel, wird sich der Gesamtpegel erhöhen und die Pegelanzeige womöglich in den roten Bereich gelangen. Den Gesamtlautstärkepegel können Sie notfalls mit dem Summenfader kontrollieren. PHONIC CORPORATION – Bedienungsanleitung MR3243 / MR4243... -
Seite 24: Anhang
ANHANG PHONIC CORPORATION – Bedienungsanleitung MR3243 / MR4243... - Seite 25 PHONIC CORPORATION – Bedienungsanleitung MR3243 / MR4243...
- Seite 26 PHONIC CORPORATION – Bedienungsanleitung MR3243 / MR4243...
- Seite 27 MODIFIKATIONEN DURCH INTERNE JUMPER (BRÜCKEN) Im Inneren Ihres MR3243 / MR4243 befinden sich einige variable Jumper, mit deren Hilfe Sie die werksseitigen Voreinstellungen für gewisse Signalverläufe verändern können. POSITION DES INSERT PUNKTS Werksseitig ist liegt der Einschleifpunkt der Mono Eingangskanäle vor der Klangregelung. Sie können ihn aber verändern, so dass er nach der...
-
Seite 28: Subwoofer Frequenzweiche
Aux Wegen zu hören ist, installieren Sie die Brücke #10, damit es im Aux Weg 3 zu hören ist, die Brücke #11 für den Aux Weg 4, #12 für AUX 5 und #13 für AUX 6. PHONIC CORPORATION – Bedienungsanleitung MR3243 / MR4243... -
Seite 29: Technische Daten
Direct out Inserts Master Section Martrix output Aux send masters Aux/Group Flip function Master Aux send Solo Stereo Aux / Efx Returns Effect return to Aux send Aux / Efx Return assign to subgroup PHONIC CORPORATION – Bedienungsanleitung MR3243 / MR4243... - Seite 30 0dBu, 20Hz to 20KHz bandwidth, channel in to main L/R outputs) Channel fader down, <-89.5dB <-89.5dB other channels at unity Channel muted, other <-88.5dB <-88.5dB channels at unity Frequency Response (Mic input to any output) PHONIC CORPORATION – Bedienungsanleitung MR3243 / MR4243...
- Seite 31 70 watts Power Requirement 100~120V AC, 100~120V AC, (depends on region) 220~240V AC, 50/60Hz 220~240V AC, 50/60Hz Weight 14 kg (30.84 lbs) 16 kg (35.24 lbs) Dimensions(WxHxD) 861.0x105.3x544.2 mm 1157.5x105.3x544.2 mm (33.90"x4.15"x21.42") (45.57"x4.15"x21.42") PHONIC CORPORATION – Bedienungsanleitung MR3243 / MR4243...
-
Seite 32: Signal Fluss Diagramm
SIGNAL FLUSS DIAGRAMM MR3243 MR4243 PHONIC CORPORATION – Bedienungsanleitung MR3243 / MR4243... -
Seite 33: Nachschlagewerke
_ Audiopro Home Recording Course Vol 1: A Comprehensive Multimedia Audio Recording Text by Bill Gibson. Mix Books, ISBN: 0918371104 _ Audiopro Home Recording Course Vol. 2: A Comprehensive Multimedia Audio Recording Text by Bill Gibson. Mix Books, ISBN: 0918371201 PHONIC CORPORATION – Bedienungsanleitung MR3243 / MR4243... -
Seite 34: Glossar
Panoramaregler. Verteilt ein Signal auf die linke und rechte Summe. Peaking Bandpass. Glockencharakteristik. Ein Klangregler bearbeitet nur einen bestimmten Frequenzbereich, der nach oben und unten begrenzt ist. PFL – pre fader listening Abhören vor dem Fader. PHONIC CORPORATION – Bedienungsanleitung MR3243 / MR4243... - Seite 35 Abschirmung als Rückführung dient. Meist sehr störanfällig gegenüber Brummeinstreuungen und Verlusten im Höhenbereich auf langen Strecken. +48V 48V Gleichspannung, auch Phantomspeisung genannt, an Mikrofoneingängen. Dient zur Speisung von Kondensatormikrofonen und aktiven DI Boxen. PHONIC CORPORATION – Bedienungsanleitung MR3243 / MR4243...
