Phonic Helix Board 18 FireWire MKII Bedienungsanleitung Seite 25

L/R
Wird dieser Schalter gedrückt, gelangt das AUX
RETURN Signal in die Summenschiene L/R (#57).
Die beiden Schalter 1/2 und L/R sind additiv, d.h. Sie
können durchaus beide Schalter betätigen.
ON
Mit diesem Schalter wird der AUX RETURN Kanal ein-
oder ausgeschaltet. Auch hier leuchtet zur Kontrolle
die grüne LED, wenn der Kanal eingeschaltet ist.
55. AUX RTN 2 TO AUX SEND 1
Dieser Drehregler ermöglicht, das am AUX RETURN
2 anliegende Signal auf den Ausspielweg AUX SEND
1 zu schicken. Es wird vor dem Fader abgegriffen, ist
also unabhängig von dessen Stellung.
In vielen Fällen wird der Ausspielweg AUX SEND 1
zum Ansteuern von Monitorsystemen verwendet,
sei es live in Form von „Wedges" oder im Studio für
den Kopfhörermix. Wenn Sie an den AUX RETURN
1 die Ausgänge eines externen Effektprozessors
anschließen, können Sie mit Hilfe dieses Reglers
den Effektanteil auch in den Bühnenmonitoren
hörbar machen (man nennt diese Funktion „Effect to
monitor").
ACHTUNG: Dieser Regler sollte mit Vorsicht
behandelt werden, Effekt im Monitor senkt die
Rückkopplungsschwelle!
Eine andere Anwendung wäre ein Click Track, den
nur die Künstler, nicht aber das Publikum hören sollen
– dies ist der Regler dafür!

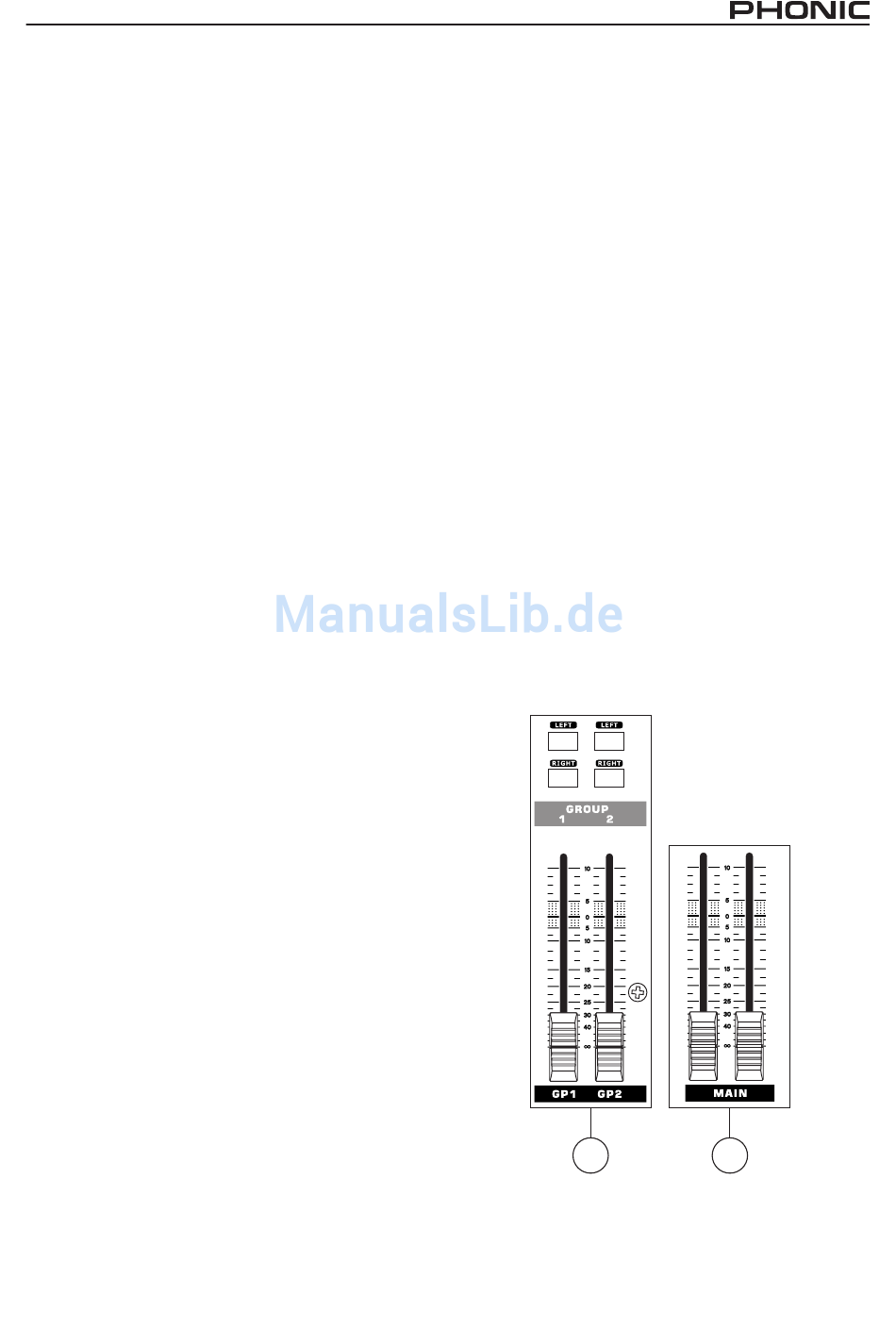

56. GROUP 1/2
Es gibt 2 „echte" Subgruppen – jede Gruppe hat einen
Fader und 2 Schalter.
Die Subgruppen erhalten ihr Signal aus den
verschiedenen Eingangskanälen und den AUX
RETURNS, sofern Sie die dort befindlichen „Routing"
Schalter entsprechend betätigen (#54).
FADER
Der 60 mm Flachbahn Schiebesteller ist der
Lautstärkeregler für die jeweilige Subgruppe und
ihren entsprechenden Ausgang (#10).
Wenn Sie den Fader ganz bis zum Anschlag nach
oben schieben, bekommen Sie eine Verstärkung des
Signals um 10 dB. Ganz nach unten geschoben ist
das Signal komplett ausgeblendet.
LEFT
Wird dieser Schalter
Subgruppensignal auf die linke Summenschiene.
RIGHT
Wird dieser Schalter
Subgruppensignal auf die rechte Summenschiene.
Wofür braucht man Subgruppen?
Bei der Mischung gerade größerer Formationen,
z.B. (Blas) Orchester, Big Band, vielleicht noch mit
Chören, etc., ist es einfacher, ganze Instrumenten-
oder Vokalgruppen mit nur einem, maximal zwei
Reglern in der Lautstärke zu kontrollieren. Wenn Sie
das optimale Mischungsverhältnis innerhalb einer
Instrumentengruppe (z.B. Schlagzeug) gefunden
PHONIC CORPORATION – Bedienungsanleitung Helix Board 18 FireWire MKII
gedrückt, gelangt das
gedrückt, gelangt das
haben, legen Sie die entsprechenden Kanäle auf eine
oder zwei Subgruppen (durch Betätigen des richtigen
Routing Schalters #36 sowie des PAN Reglers #33).
Nun haben Sie die komplette Gruppe mit einem oder
zwei Fadern „im Griff".
Wofür braucht man Subgruppen?
These two faders are the final level control for the
Main Left and Right audio feeds, sent to the Main L
and R outputs. These faders are possibly fed by the
various mono and stereo channels, as well as AUX
and EFX returns and 2T inputs, depending on the your
selections. When pushed all the way up, these faders
provide 10 dB of gain to the signal, and, when set all
the way down, effectively mute the signal.
57. MAIN L-R
Diese beiden 60 mm Flachbahn Schieberegler
kontrollieren die endgültige Ausgangslautstärke des
Mixers, also des Summensignals L/R, das an den
Ausgängen MAIN L/R (#9 und #14) sowie an den
Recording Ausgängen RECT OUT (#7) anliegt. Auch
der angezeigte Pegel in der Pegelanzeige (#49) ist
abhängig von diesen Fadern, sofern wirklich das
Summensignal L/R angezeigt wird (näheres siehe
#49).
Die Summen L/R erhalten ihr Signal aus den
verschiedenen Mono und Stereo Kanälen, den AUX
und EFX Rückführungen, der FireWire Schnittstelle,
sowie dem 2T Signal, sofern Sie die dort befindlichen
„Routing" Schalter betätigen. Wenn Sie die Fader ganz
bis zum Anschlag nach oben schieben, bekommen Sie
eine Verstärkung des Signals um 10 dB. Ganz nach
unten geschoben ist das Signal stumm geschaltet.
56 57
25
