Control Room - Phonic Helix Board 18 FireWire MKII Bedienungsanleitung

Diese beiden 12-stelligen LED Ketten sind die
Pegelanzeigen für den linken und rechten Kanal des
Mixers. Der Anzeigebereich erstreckt sich von –30 dB
bis +10 dB sowie einer Peak LED pro Kanal.
Die LED Ketten sitzen
der Control Room Sektion, und zwar vor dem
Lautstärkeregler PHONES
(#51), sind also nicht abhängig von dessen Stellung.
Welcher Pegel angezeigt wird, hängt davon ab, ob
irgendwo im Pult eine SOLO Taste oder ein Schalter
in der SOURCE Sektion (#50) gedrückt ist.
Sie erkennen dies sehr schnell, da sich neben
den LED Ketten eine LED befindet, die mit SOLO
gekennzeichnet ist. Sie leuchtet auf, sobald irgendwo
im Pult eine SOLO Taste gedrückt ist. Dabei leuchtet
sie grün, wenn die globale SOLO Funktion PRE
geschaltet ist, und sie leuchtet rot, wenn sie POST
geschaltet ist.
Sie ist also auch entscheidend dafür, wie hoch der
Pegel in der Anzeige zu sehen ist. Bei einem PRE
Fader Signal hat der jeweilige Lautstärkeregler
keinen Einfluss auf den Pegel, es wird also der Pegel
am jeweiligen Eingang angezeigt. Bei einem POST
Fader Signal ist die Stärke des Signals sehr wohl vom
jeweiligen Lautstärkeregler abhängig, demnach auch
der angezeigte Pegel in der LED Kette!
Außerdem ist die Stärke des angezeigten Pegels davon
abhängig, ob nur ein Signal oder mehrere überprüft
werden. Vergewissern Sie sich also sorgfältig, ob Sie
wirklich nur ein Signal abhören / optisch überprüfen –
schnell hat man hier Fehler gemacht, weil eine SOLO
Taste vergessen wurde heraus zu nehmen.
Leuchtet die SOLO Taste nicht auf, sehen Sie in der
Pegelanzeige entweder gar nichts - oder eben eines
der Quellsignale aus der SOURCE Sektion (#50).
Daraus ergibt sich folgende Priorität:
Sie erhalten ein sauberes,
hoch SOLO
niedrig SOURCE
Eingangssignal, wenn sich im Durchschnitt der Pegel
um die „0" Marke bewegt. Die Anzeige „0" entspricht
einem Ausgangspegel von +4 dBu bei symmetrischer
Kabelführung (= 0.
775 Volt). Dies hat sich als internationaler Standard
durchgesetzt. Ein Mischpult,
semiprofessionellen Pegel von –10 dBV an die
Ausgänge abgibt, zeigt genau bei dem Pegel ebenfalls
„0" in dessen Pegelanzeige an. Das HELIX BOARD
18 FIREWIRE MKII gehört jedoch in die Klasse der
professionellen Pulte – „0" in der Anzeige entspricht
wie gesagt einem Pegel von +4 dBu.
Dieser optimale Pegelbereich
verschiedenfarbigen LEDs dargestellt. Bis zur Marke
„0" sind die LEDs grün, dann folgen drei gelbe LEDs
(+2, +4, +7). Wenn im Durchschnitt alle grünen LEDs
an sind, kann durchaus bei kürzeren Signalspitzen
auch mal die dritte gelbe LED aufleuchten, sofern
das nachfolgende Gerät diesen zusätzlichen Pegel
PHONIC CORPORATION – Bedienungsanleitung Helix Board 18 FireWire MKII
schaltungstechnisch in
/

CONTROL ROOM

verzerrungsfreies
das nur einen
wird mit
verträgt. Auch bei der Signalführung innerhalb des
Mixers sollten Sie immer wieder diesen Optimalzustand
des „0 dB" Betriebspegels erreichen. Die Beschriftung
mit „GREEN LV SET" trägt zusätzlich dazu bei, diesen
Opitmalpegel einzuhalten. Auf diese Weise erhalten
Sie den besten Signal/Rauschabstand.
Sie sollten darauf achten, dass die oberste, rote
LED der Pegelanzeige (mit PEAK gekennzeichnet)
möglichst nicht aufleuchtet. Wenn sie aufleuchtet, ist
der Pegel etwa 1,5 dB unterhalb der Clipping Grenze,
ab derer Verzerrungen deutlich wahrnehmbar sind.
Mit anderen Worten: Wenn es leuchtet, zerrt es auch!
Dennoch hat das HELIX BOARD 18 FIREWIRE MKII
sehr hohe Aussteuerungsreserven (lesen Sie hierzu
die TECHNISCHEN DATEN).
Bedenken Sie, dass zwar die abgehörte Lautstärke
von dem Regler CTRL RM / PHONES (#51) abhängt,
nicht jedoch der angezeigte Pegel in der LED Kette!
50

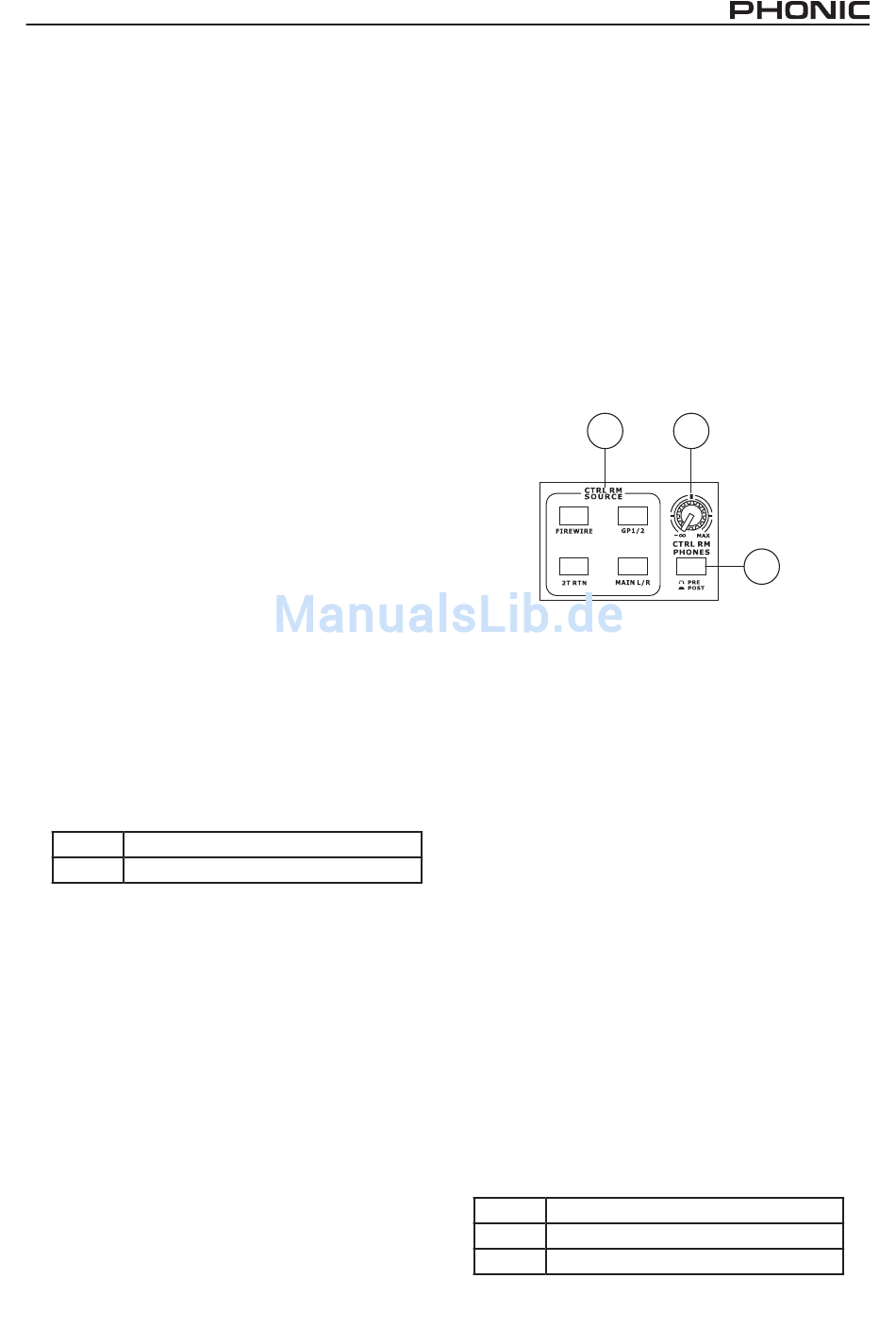

50. CTRL RM SOURCE
Diese Schalter bestimmen das Quellsignal für die
CONTROL ROOM / PHONES Sektion (also auch ffür
die Pegelanzeige #49).
ACHTUNG: Ist kein Schalter gedrückt, hört (und
sieht) man dort auch nichts - es sei denn, irgendwo im
Pult ist ein SOLO Schalter gedrückt, dann ersetzt das
SOLO Signal das gerade vorhandene Monitorsignal.
Ist der Schalter 2T RTN gedrückt, gelangt das Signal
aus den 2T RTN Eingängen (#8) in die Abhörsektion.
Ist der Schalter GP 1-2 gedrückt, gelangt das Signal
aus den Subgruppen 1 & 2 (#56) in die Abhörsektion.
Ist der Schalter MAIN L-R gedrückt, gelangt das Signal
aus Summenschiene (#57) in die Abhörsektion.
Ist der FIREWIRE Schalter gedrückt, hört man in der
CONTROL SOOM / PHONES Sektion die FireWire
Rückführungen aus dem Rechner (#16).
Es können auch mehrere dieser Schalter gedrückt
werden, die Signale addieren sich dann.
Der globale PRE / POST Schalter (#52) entscheidet,
ob es sich um ein PFL oder ein AFL Signal handelt.
Die SOLO Funktion hat grundsätzlich Priorität vor den
SOURCE Schaltern. Sobald also irgendwo ein SOLO
Schalter gedrückt wird, hat dieses Signal Vorrang vor
den SOURCE Schaltern und ersetzt das momentan
anliegende Monitorsignal in der Abhörsektion.
Priorität Signal
Hoch Solofunktion
Niedrig gedrückte Source Schalter
51
52
23
