21. GAIN MIC / LINE
Dieser Drehregler sitzt an oberster Stelle im Kanalzug,
weil seine Funktion in enger Verbindung mit den MIC
(#1) und LINE (#2) Buchsen steht. Er kontrolliert die
Eingangsempfindlichkeit für das Signal im Kanalzug,
wodurch der Pegel des externen Geräts dem Mixer-
internen Verarbeitungspegel angepasst wird.
Wird die Eingangsverstärkung zu hoch eingestellt,
verzerrt das Signal und der Kanal wird übersteuert.
Ist sie zu niedrig, treten die Nebengeräusche über
Gebühr hervor und u.U. ist die Signalstärke für die
Ausgangssektion des Mixers sowie die verschiedenen
Ausspielwege nicht ausreichend.
Der Regelumfang der Eingangsempfindlichkeit
erstreckt sich über zwei verschiedene Bereiche, je
nachdem, ob es sich um Mikrofon- oder Linepegel
handelt. Für Mikrofonpegel reicht der Regelbereich
des Gain Reglers von +10 bis +60 dB, für Line Signale
reicht er von -10 bis +40 dB.
An der XLR Buchse (#1) angeschlossene Signale
werden bei Linksanschlag des Reglers um 10 dB
verstärkt. Ist der Regler ganz aufgedreht, beträgt die
Verstärkung 60 dB.
Bei den Klinkeneingängen haben wir es bei
zugedrehtem Regler mit einer Absenkung von 10 dB,
bei aufgedrehtem Regler mit einer Anhebung von 40
dB zu tun – „Unity Gain", also keine Beeinflussung des
Eingangspegels, befindet sich in der 9-Uhr Position.
Diese 10 dB Absenkung erweisen sich als hilfreich,
wenn ein Signal mit hohem Pegel anliegt bzw.
eine starke Anhebung durch den Einsatz der
Klangregelung erfährt – oder beides zusammen.
Ohne diese Absenkung könnte der Kanal schnell zum
Übersteuern gebracht werden.
Um den Pegel korrekt einzustellen, sollten Sie das
Eingangssignal in der Pegelanzeige (#49) sichtbar
machen. Das gelingt Ihnen, indem Sie den SOLO
Schalter (#32) drücken und den globalen PRE/POST
Schalter (#52) auf PRE stellen.
Wird der Pegel korrekt eingestellt, arbeitet der Mixer
mit optimalem Betriebspegel. Dies ist der Fall, wenn
sich der Durchschnittspegel den Bereich von „0" auf
der Pegelanzeige abspielt. Einzelne, sehr schnelle
Signalspitzen dürfen durchaus auch mal die PEAK
LED des Kanals (#31) zum Leuchten bringen. Dann
haben Sie den Kanal richtig eingepegelt (lesen Sie bitte
unbedingt das Kapitel „RICHTIG EINPEGELN"!).
Beachten Sie, die Signale für die FireWire
Schnittstelle direkt hinter dem Gain Regler
abgegriffen werden, sofern der FIREWIRE PRE/
POST Schalter (#25) auf PRE steht. Der Pegel,
der in die Recording Software gelangt, ist also
abhängig von der Stellung des Gain Reglers.
Wenn Sie den Pegel im Pult richtig einstellen,
ist er auch automatisch auf der digitalen Ebene
richtig eingestellt.
PHONIC CORPORATION – Bedienungsanleitung Helix Board 18 FireWire MKII

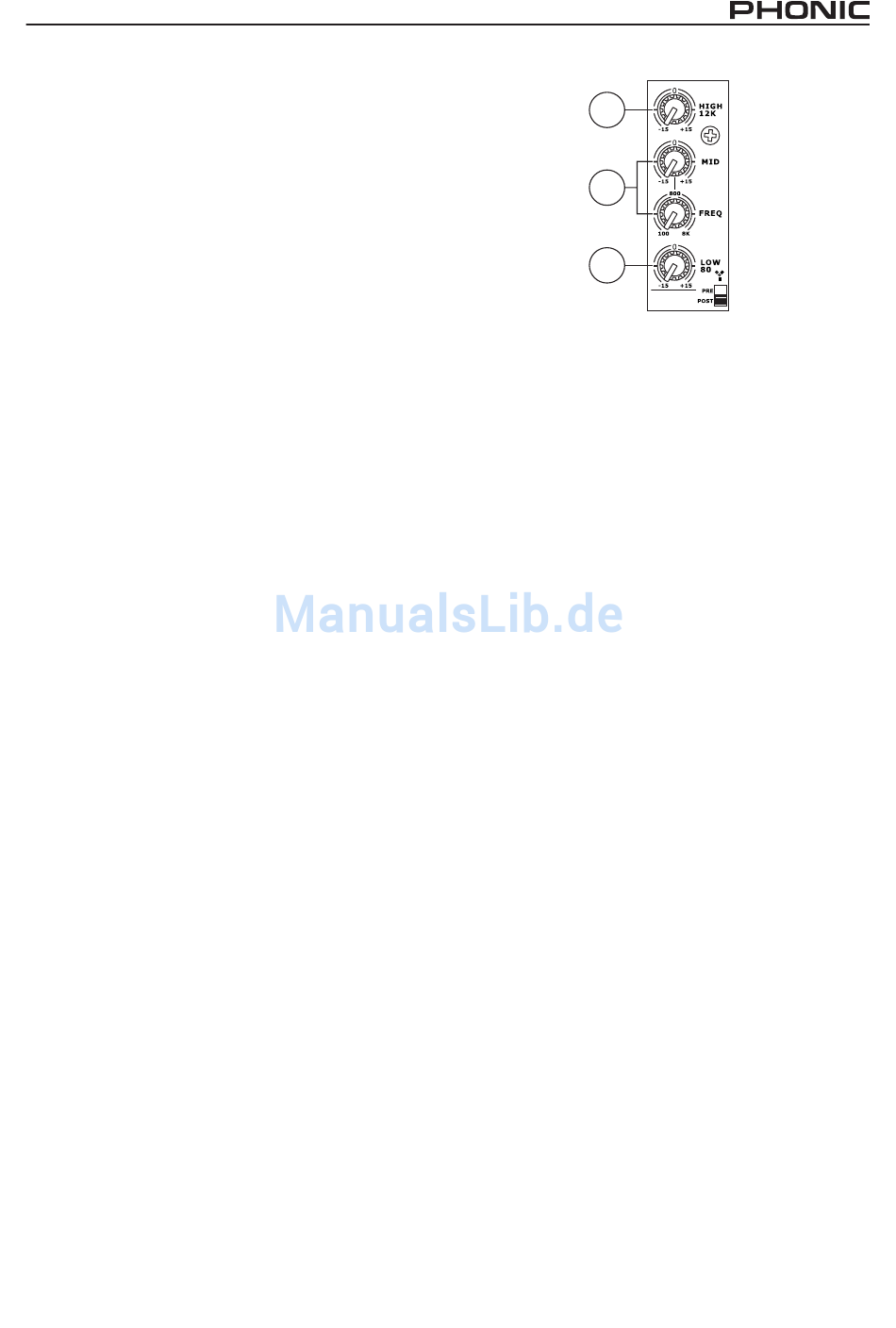

KLANGREGELUNG (#22 - 24)
22
23
24
Die Monokanäle von HELIX BOARD 18 FIREWIRE
MKII sind mit einer
mit parametrischen
Stereokanäle 7/8 und 9/10 haben ebenfalls eine
Dreiband Klangregelung mit einer festen Mitte. Die
beiden Stereokanäle 11/12 und 13/14 haben eine
Vierband Klangregelung mit zwei fest eingestellten
Mittenfrequenzen.
22. HIGH 12 K (= HÖHEN)
Sie heben die hohen Frequenzen an, indem Sie diesen
Regler nach rechts drehen, um Becken, Stimmen und
elektronische Instrumente "silbriger" erscheinen zu
lassen. Nach links gedreht, unterdrücken Sie diesen
Frequenzbereich, mit dem Ergebnis, dass Zischlaute
unterdrückt werden. Der Regelbereich umfasst +/-
15 dB bei 12 kHz mit Kuhschwanz Charakteristik
(Shelving), was bedeutet, dass alle Frequenzen
jenseits der gesetzten Eckfrequenz angehoben bzw.
abgesenkt werden.
Stellen Sie den Regler in die Ausgangsposition, d.h. in
die Mitte auf "0" (12 Uhr), wenn er nicht benötigt wird.
23. MID (= MITTEN)
MONO KANÄLE
Bei der Mittenklangregelung handelt es sich um eine
sog. Semiparametrik. Sie besteht aus zwei Reglern:
Der obere Regler MID bietet eine Anhebung oder
Absenkung um +/-15 dB mit Glockencharakteristik,
der untere Regler FREQ ist der veränderbare
Parameter, er bestimmt die Eckfrequenz, an der
die Klangregelung ansetzt – es kann eine Frequenz
zwischen 100 Hz und 8 kHz eingestellt werden.
Der Begriff „Glockencharakteristik" (Peaking) entstand
so: Betrachtet man die Wirkungsweise dieses
Klangregler auf dem Oszilloskop, bildet die Kurve eine
Glockenform um die Center Frequenz, einen Hügel
bei Anhebung, ein Tal bei Absenkung. Das bedeutet,
dass die Eckfrequenz am meisten beeinflusst wird, die
benachbarten ober- und unterhalb mit abnehmender
Intensität, je weiter sie von der Eckfrequenz entfernt
sind.
Dreiband Klangregelung
Mitten ausgestattet. Die
