Phonic Helix Board 18 FireWire MKII Bedienungsanleitung Seite 16

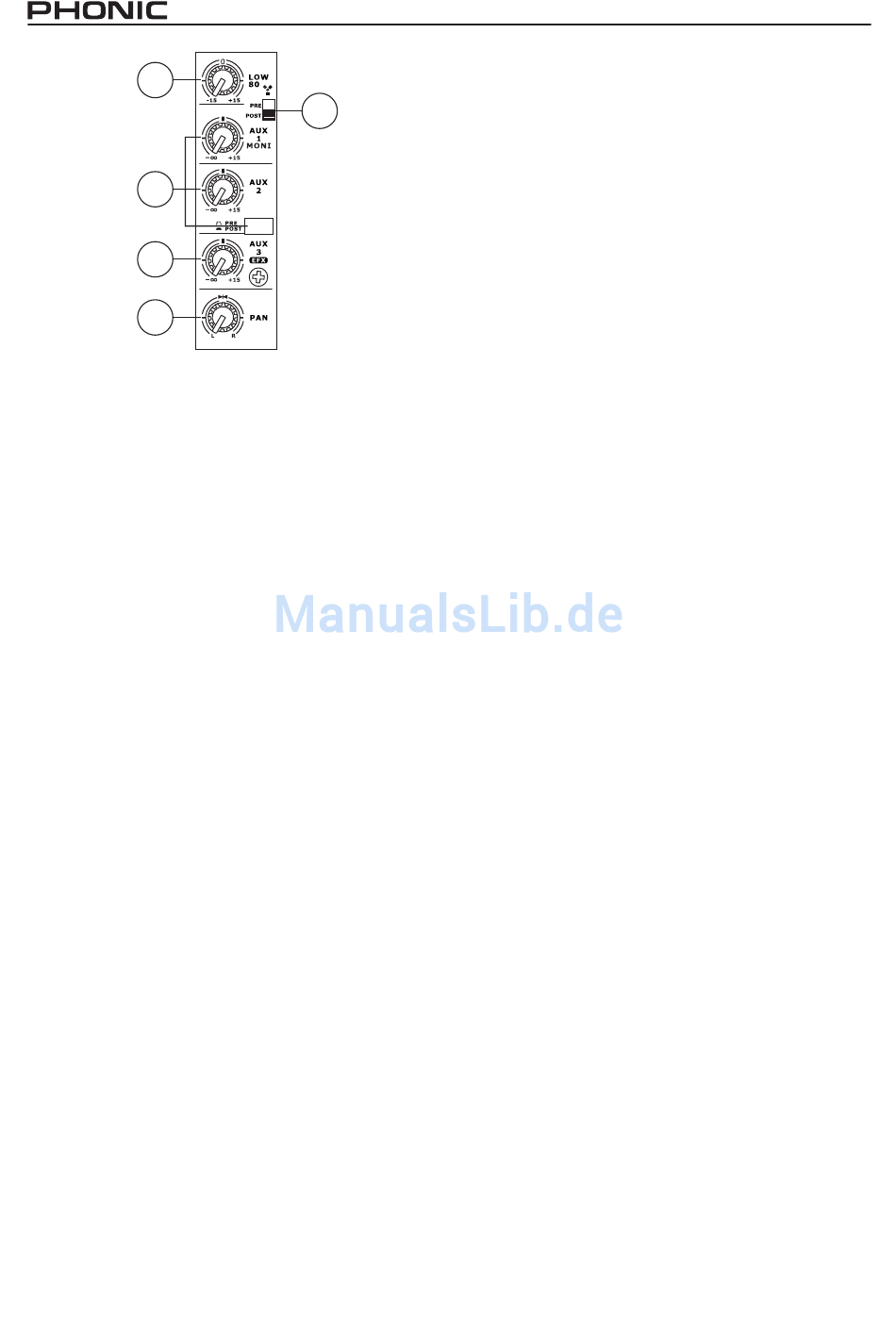

24
26
27
28
25. FIREWIRE PRE /POST SCHALTER
Pro Kanal kann das Quellsignal für die FireWire
Schnittstelle von PRE auf POST FADER umgeschaltet
werden.
Steht der Schalter in der oberen Position auf PRE,
wird das jeweilige Kanalsignal direkt nach dem GAIN
Regler (#21) abgegriffen. Der Low Cut, Insert und die
Klangregelung sowie die Stellung des Kanalfaders
haben keinen Einfluss auf das Signal, das zum A/D
Wandler gelangt.
Steht der Schalter in der unteren Position auf POST,
wird das jeweilige Kanalsignal hinter dem FADER
(#33) abgegriffen. Alle Regler und Schalter des Kanals
haben demnach Einfluss auf den Klang und den Pegel
des Signals, das zum Wandler gelangt.
26. AUX 1 MONI, AUX 2 & PRE/POST SCHALTER
Mit diesen Reglern wird das Kanalsignal anteilig
auf die jeweilige AUX Sammelschiene und somit
zum entsprechenden Ausgang AUX SEND (#5)
gesendet. Sie haben einen Regelbereich von -∞, also
aus (Regler ganz nach links), über die „Unity Gain"
Position in der Mittelstellung (12-Uhr Stellung), bei der
keine Pegelbeeinflussung stattfindet, d.h. weder eine
Absenkung noch eine Anhebung des Signalpegels
stattfindet, bis zu einer Anhebung bis maximal +15 dB
(Regler ganz nach rechts). Diese Extra Verstärkung
werden sie wahrscheinlich nie benötigen, aber eine
„stille Reserve" schadet nie.
Bedenken Sie, dass die Signale von AUX 1 & 2
aus allen Monokanälen erst noch die jeweiligen
Summen Lautstärkeregler AUX SEND MASTER
(#42) durchlaufen, bevor Sie tatsächlich in den
entsprechenden Ausgängen (#5) zu hören sind.
Die Aufgabe eines Mischpults besteht ja darin,
mehrere Eingangssignale
und auf verschiedene Ausgänge zu schicken.
Neben den Summenausgängen Links / Rechts gibt
es noch sog. Hilfsausgänge, auch AUX oder EFX
Wege (oder Ausspielwege) genannt. Sie dienen
dazu, separate Mischungen zu erstellen. Damit
werden weitere Endstufen und Lautsprechersysteme
in anderen Beschallungszonen, die Spuren eines
Mehrspursystems,
angesteuert.
16 PHONIC CORPORATION – Bedienungsanleitung Helix Board 18 FireWire MKII
25
zusammenzumischen
externe Effektgeräte,
Die AUX Regler im HELIX BOARD 18 FIREWIRE MKII
zapfen das Kanalsignal immer nach dem Hochpassfilter
und der Klangregelung ab. Entscheidend für Ihren
Einsatz ist jedoch vor allem, ob es sich um einen
PRE FADER oder einen POST FADER AUX Regler
handelt.
Pre Fader heißt, dass das Signal vor dem Fader
abgegriffen wird. Das Signal ist also unabhängig von
der Stellung des Kanal Faders. Dies ist vor allem
sinnvoll für die Speisung von Bühnenmonitoren. Dort
wollen Sie in der Regel unabhängig sein von der
Saalmischung und Saallautstärke. Änderungen des
Kanal Faders haben keinen Einfluss auf die Lautstärke
der Bühnenmonitore.
Post Fader heißt, das Signal wird hinter dem Fader
abgegriffen. Das Signal ist also abhängig von der
Stellung des Kanal Faders Dies ist vor allem sinnvoll
beim Ansteuern von Effektgeräten, da sich auch der
Anteil des Effektsignals ändert, wenn sich die Stellung
des Faders ändert. Wenn also der Lautstärkeregler
des Kanals ganz runter gedreht ist, kommt auch aus
dem AUX Ausgang kein Pegel mehr heraus. Je weiter
Sie den Lautstärkeregler des Kanals aufdrehen (oder
besser gesagt, den Fader hochschieben), um so mehr
Signalpegel gelangt auch in den AUX Ausgang.
AUX SEND 1 ist immer PRE FADER. Damit eignet sich
diese Schiene hervorragend für Monitorzwecke, sei
es auf der Bühne oder bei Recording Anwendungen
(für die Kopfhörermischung der Künstler, auch
bei Overdub Recording). Denn Sie können ja im
Zusammenhang mit der FireWire Schnittstelle das
digitale Zweispursignal, das vom Rechner zurück in
das Mischpult für Monitorzwecke gelangt, auf die AUX
1 Sammelschiene leiten. Daher hat dieser Regler
auch die Zusatzbezeichnung MONI.
PRE / POST
AUX SEND 2 ist mit einem Schalter versehen, der
pro Kanal den Ausspielweg von pre Fader auf post
Fader umschaltet. Zu den Einsatzmöglichkeiten
dieser Funktion haben wir uns ja gerade vorher schon
ausgelassen.
27. EFX (AUX 3)
Dieser Drehgeber schickt ein anteiliges Signal aus
dem Kanal auf den Ausgang AUX SEND 3 (#5) und
gleichzeitig in das interne digitale Effektgerät. Beim
HELIX BOARD 18 FIREWIRE MKII ist dieses Signal
immer post-Fader, also abhängig von der Stellung
des Lautstärkereglers des Kanals (#33). Wenn also
der Lautstärkeregler des Kanals ganz runter gedreht
ist, kommt auch aus dem AUX 3 / EFX Ausgang kein
Pegel mehr heraus. Je weiter Sie den Lautstärkeregler
des Kanals aufdrehen (oder besser gesagt, den Fader
hochschieben), um so mehr Signalpegel gelangt auch
in den EFX Ausgang bzw. in das interne Effektgerät.
Die vielfach gebrauchte Wendung, dass mit diesem
Regler „der Kanal mit Hall versorgt wird", ist natürlich
falsch. Erst die Rückführung des Hallsignals in den
Mixer, z.B. über einen AUX RETURN, genauso gut
aber über einen Stereokanal, versorgt den Mixer
etc.
mit Hall. Dort wird dann die Stärke des gesamten
Hallsignals kontrolliert und demnach in Beziehung zu
den Originalsignalen gesetzt.
