ON / OFF
An diese Klinkenbuchse wird ein Fußschalter zum Ein-
und Ausschalten des Effektsignals angeschlossen.
Dies ist besonders praktisch, wenn Sie zwischen zwei
Musikstücken über das Gesangsmikrofon Ansagen
machen. Ansagen sollten ohne Effektanteil gemacht
werden, da sich die Sprachverständlichkeit dadurch
immens erhöht. Um nicht zum Pult laufen zu müssen,
haben die cleveren Phonic Ingenieure diesen
Fußschalteranschluss integriert.
TAP
Der mit TAP gekennzeichnete Anschluss wird zur
Fernbedienung der TAP DELAY Funktion benutzt (gilt
für die Tap Delay Effektprogramme A0 ~ A8).
Dieses Feature ist einmalig. Nun kann der Sänger
selbst die Delay Zeit im Rhythmus des jeweiligen
Musikstückes einstellen, ohne seinen Platz in der
Mitte der Bühne zu verlassen.

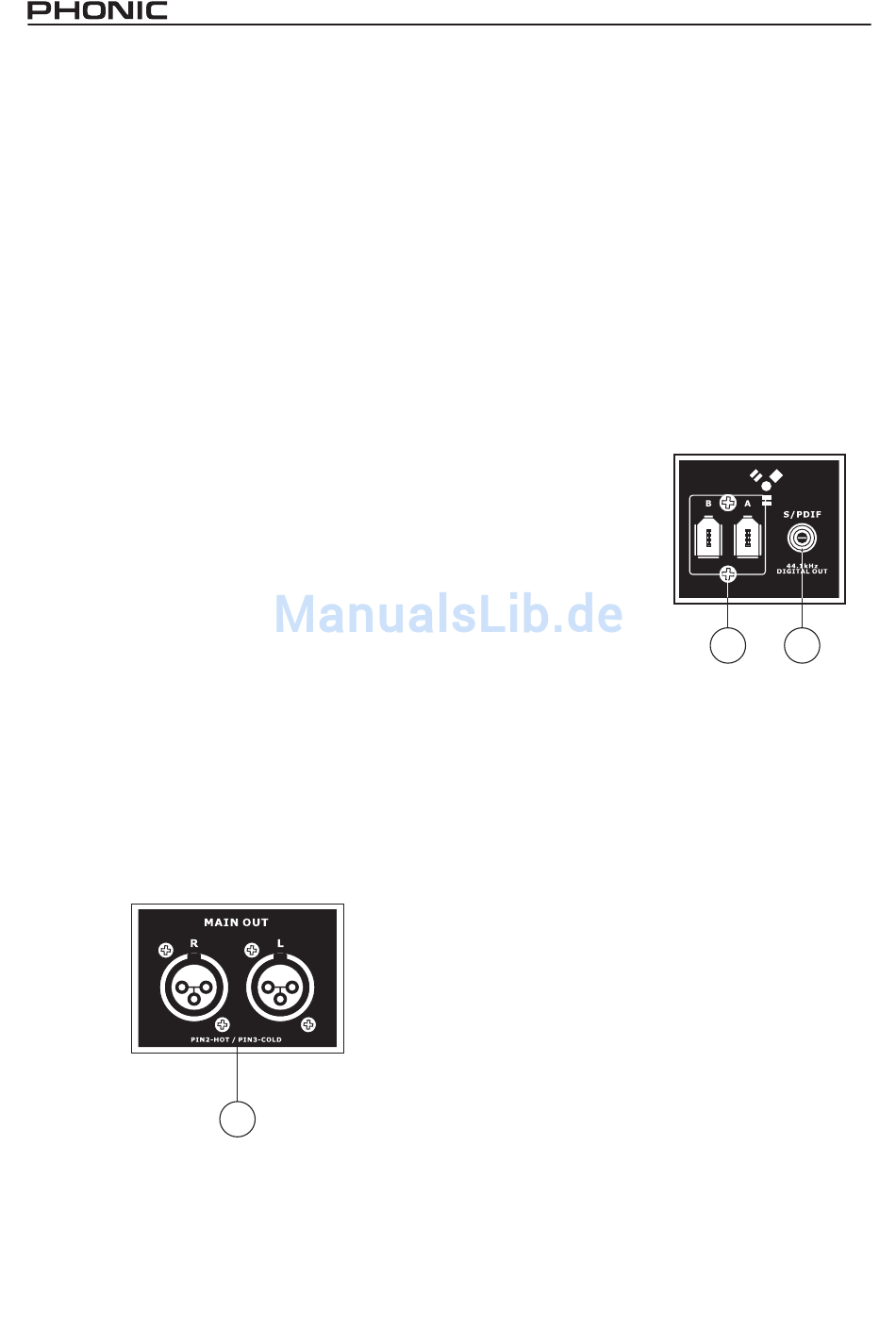

14. MAIN L & R
Diese beiden dreipoligen XLR Buchsen sind die
Ausgänge des Mixers. Hier liegt die endgültige
Mischung aus der Summenschiene an. Sie senden
ein symmetrisches oder unsymmetrisches Signal
(je nachdem, was für ein Kabel Sie verwenden)
mit Line Pegel an externe Geräte (z.B. Equalizer,
Signalprozessoren oder Endstufen).
Es gibt zusätzlich zu diesen XLR Buchsen zwei
dreipolige Klinkenbuchsen auf der Vorderseite des
Geräts, ebenfalls mit MAIN L/R bezeichnet (#9), die
parallel zu diesen Summenausgängen geschaltet
sind.
Achtung: Wenn Sie die Ausgänge #9 und #14
gleichzeitig verwenden, um das Mischpultsignal
an zwei verschiedene Verbraucher anzuschließen,
achten Sie bitte darauf, dass beide Kabelführungen
symmetrisch sind. Sobald ein angeschlossenes
Gerät unsymmetrisch ist, wird automatisch die
andere Kabelverbindung unsymmetrisch, da ja beide
Ausgänge parallel liegen!
10 PHONIC CORPORATION – Bedienungsanleitung Helix Board 18 FireWire MKII
14
15. S/PDIF DIGITAL OUT
Die Cinch Buchse mit der Bezeichnung S/PDIF
(Sony / Phillips Digital Interface) gibt das HELIX
BOARD 18 FIREWIRE MKII Signal als digitales
Stereo Signal aus. So kann das Mischpult Signal
verlustfrei digital an ein anderes digitales Gerät
(das ebenfalls über einen S/PDIF Eingang verfügt)
übertragen werden, ohne dass es zwischendurch
noch zweimal konvertiert werden muss. Die
Sampling Rate ist durch den S/PDIF Standard
zunächst auf 44,1 kHz festgelegt – wird jedoch die
FireWire Schnittstelle verwendet, ist die Sampling
Rate abhängig von der Helix Board Control
Software.
Das Signal wird an gleicher Stelle abgenommen wie
die FireWire Kanäle 15 und 16. Die Signalquelle
ist demnach wählbar zwischen der Summe L/R,
Gruppe 1/2 und AUX 2/3 (siehe Schalter #44). Der
Pegel ist abhängig vom TRIM Regler (#43).
Verwenden Sie bitte
ein hochwertiges 75
Ohm Koaxialkabel mit
Cinch Steckern für die
S/PDIF Verbindung, da
in den meisten Fällen
die Ursache für eine
unsaubere Übertragung
der digitalen Audiosignale,
z.B. sog. „Glitching", in
der Verwendung von
minderwertigen Kabeln
zu suchen ist.
16. FIREWIRE ANSCHLÜSSE
Die beiden FireWire Anschlüsse (IEEE 1394) sind für
den Anschluss des HELIX BOARD 18 FIREWIRE MKII
an einen Rechner (PC oder Macintosh). Damit haben
Sie die Möglichkeit, bis zu 16 digitalisierte Signale
zum Rechner sowie zwei digitale Rückführungen
zum Pult zu leiten. Die maximale Anzahl der simultan
verwendbaren Aufnahmespuren wird allenfalls durch
die verwendete Recording Software begrenzt.
Prinzipiell ist es unerheblich, welche der beiden
Buchsen Sie verwenden, da sie parallel geschaltet
sind. Sie haben die Möglichkeit, das FireWire Signal
auch noch an andere Geräte zu senden, die über
eine FireWire Schnittstelle verfügen. So ist es z.B.
auch möglich, ein zweites HELIX BOARD 18 MKII
parallel zu betreiben, so dass sich die Gesamtzahl der
aufzunehmenden Spuren auf 32 erhöht – die Grenze
des Machbaren wird hier zum einen von der Kapazität
Ihres Rechners, zum anderen durch das FireWire
Protokoll selbst vorgegeben.
Die Signale für die internen AD Wandler pro Kanal (1
~ 14) werden direkt hinter dem Eingangsverstärker
(GAIN Regler #21) entnommen. Mit Hilfe eines
kleinen Schalters pro Kanal (#25) kann das Signal
jedoch auch hinter dem Kanalfader entnommen
werden, also inklusive Insert (#11), Low Cut (#20) und
Klangregelung (#22 ~ #24).
