ABB DressPack Produkthandbuch Seite 91

3HAC027309-003 Revision: D

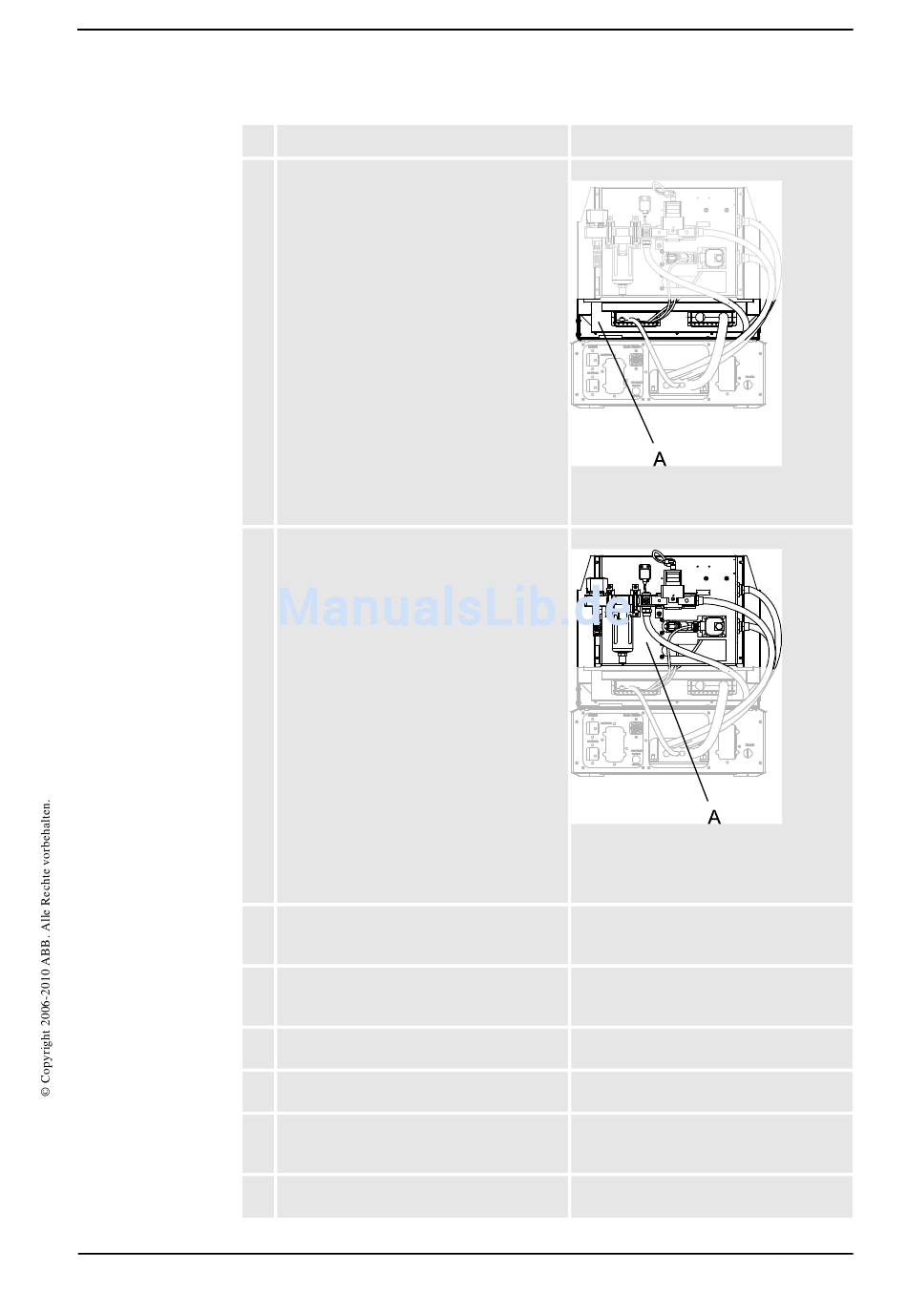

2.2.9. Anbringen des Kabelpakets IRBDP SW5 CE (SpotPack Basic)
Aktion
8. Befestigen Sie das Prozesskabelpaket am
Anschlusskasten.
9. Befestigen Sie das Prozesskabelpaket an
der Wasser- und Luftversorgungseinheit.
10. Befestigen Sie das Prozesskabelpaket mit
der Spiralschlauchklemme an der
Halterung, Rückseite Unterarm.
11. Befestigen Sie das Prozesskabelpaket mit
der Spiralschlauchklemme an der unteren
Halterung.
12. Befestigen Sie das Prozesskabelpaket an
der Klemme auf der unteren Halterung.
13. Befestigen Sie das Prozesskabelpaket mit
den Klettbändern.
14. Befestigen Sie das Prozesskabelpaket an
der Klemme auf der Klemmenhalterung
Achse 3.
15. Befestigen Sie das Prozesskabelpaket an
der Klemme auf der justierbaren Halterung.
2 Installation
Hinweis
xx0800000082
Teile:
• A: Anschlusskasten
xx0800000083
Teile:
• A: Wasser- und Luftversorgung-
seinheit
Siehe die Abbildung Sitz des Kabelpakets
auf Seite 86.
Siehe die Abbildung Sitz des Kabelpakets
auf Seite 86.
Siehe die Abbildung Sitz des Kabelpakets
auf Seite 86.
Siehe die Abbildung Sitz des Kabelpakets
auf Seite 86.
Siehe die Abbildung Sitz des Kabelpakets
auf Seite 86.
Siehe die Abbildung Sitz des Kabelpakets
auf Seite 86.
Fortsetzung auf nächster Seite
(Forts.)
