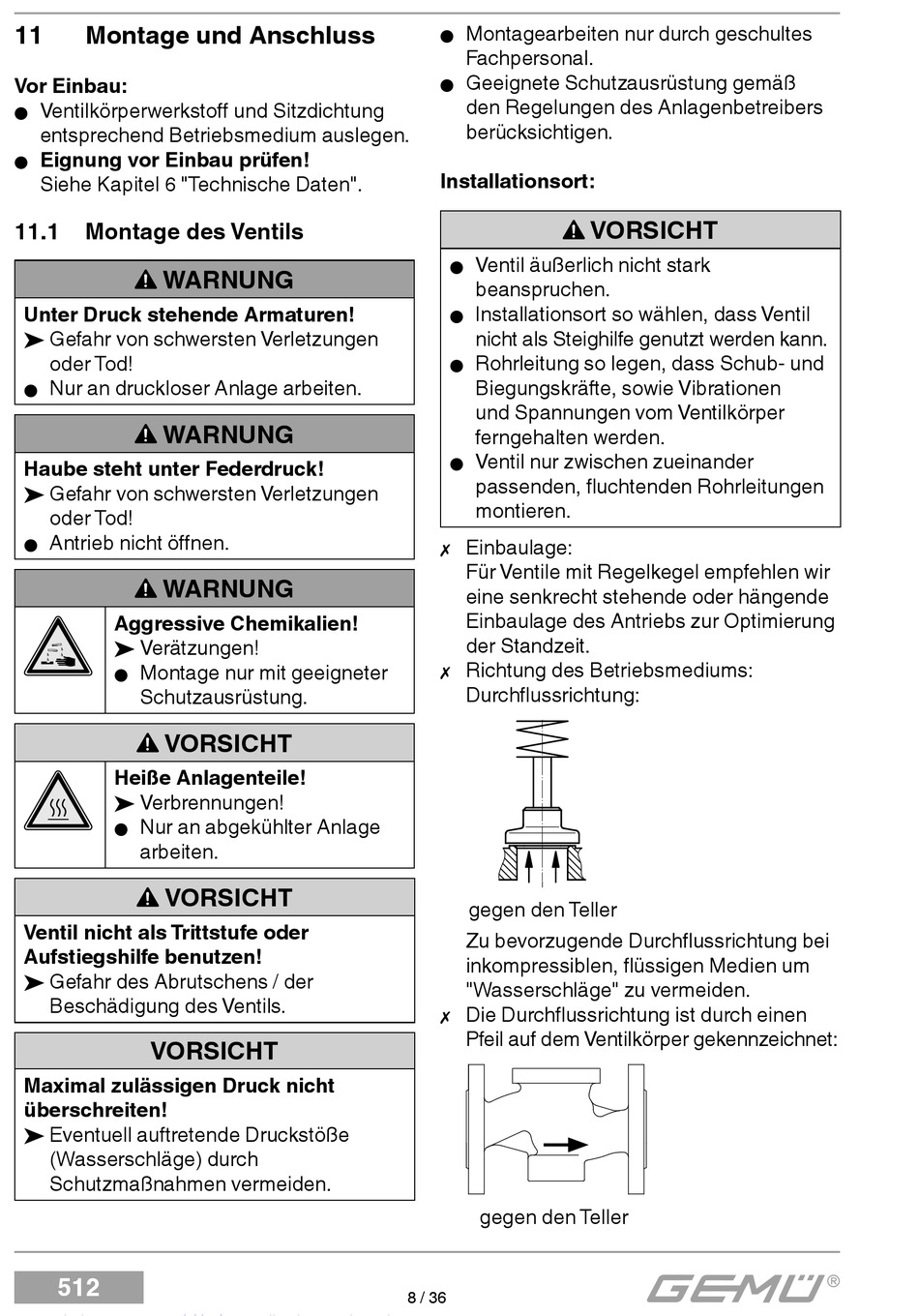

Montage Und Anschluss; Montage Des Ventils - Gemü 512 Original Einbau- Und Montageanleitung

11

Montage und Anschluss

Vor Einbau:
Ventilkörperwerkstoff und Sitzdichtung
G
entsprechend Betriebsmedium auslegen.
Eignung vor Einbau prüfen!
G
Siehe Kapitel 6 "Technische Daten".
11.1

Montage des Ventils

WARNUNG
Unter Druck stehende Armaturen!
® Gefahr von schwersten Verletzungen
oder Tod!
Nur an druckloser Anlage arbeiten.
G
WARNUNG
Haube steht unter Federdruck!
® Gefahr von schwersten Verletzungen
oder Tod!
Antrieb nicht öff nen.
G
WARNUNG
Aggressive Chemikalien!
® Verätzungen!
Montage nur mit geeigneter
G
Schutzausrüstung.
VORSICHT
Heiße Anlagenteile!
® Verbrennungen!
Nur an abgekühlter Anlage
G
arbeiten.
VORSICHT
Ventil nicht als Trittstufe oder
Aufstiegshilfe benutzen!
® Gefahr des Abrutschens / der
Beschädigung des Ventils.
VORSICHT
Maximal zulässigen Druck nicht
überschreiten!
® Eventuell auftretende Druckstöße
(Wasserschläge) durch
Schutzmaßnahmen vermeiden.
512
Montagearbeiten nur durch geschultes
G
Fachpersonal.
Geeignete Schutzausrüstung gemäß
G
den Regelungen des Anlagenbetreibers
berücksichtigen.
Installationsort:
Ventil äußerlich nicht stark
G
beanspruchen.
Installationsort so wählen, dass Ventil
G
nicht als Steighilfe genutzt werden kann.
Rohrleitung so legen, dass Schub- und
G
Biegungskräfte, sowie Vibrationen
und Spannungen vom Ventilkörper
ferngehalten werden.
Ventil nur zwischen zueinander
G
passenden, fl uchtenden Rohrleitungen
montieren.
Einbaulage:

Für Ventile mit Regelkegel empfehlen wir
eine senkrecht stehende oder hängende
Einbaulage des Antriebs zur Optimierung
der Standzeit.
Richtung des Betriebsmediums:

Durchfl ussrichtung:
gegen den Teller
Zu bevorzugende Durchfl ussrichtung bei
inkompressiblen, fl üssigen Medien um
"Wasserschläge" zu vermeiden.
Die Durchfl ussrichtung ist durch einen

Pfeil auf dem Ventilkörper gekennzeichnet:
gegen den Teller
8 / 36
VORSICHT
