Schnittbilder Und Ersatzteile; Gemü 512 Mit Sitzdichtung Aus Ptfe - Gemü 512 Original Einbau- Und Montageanleitung

20

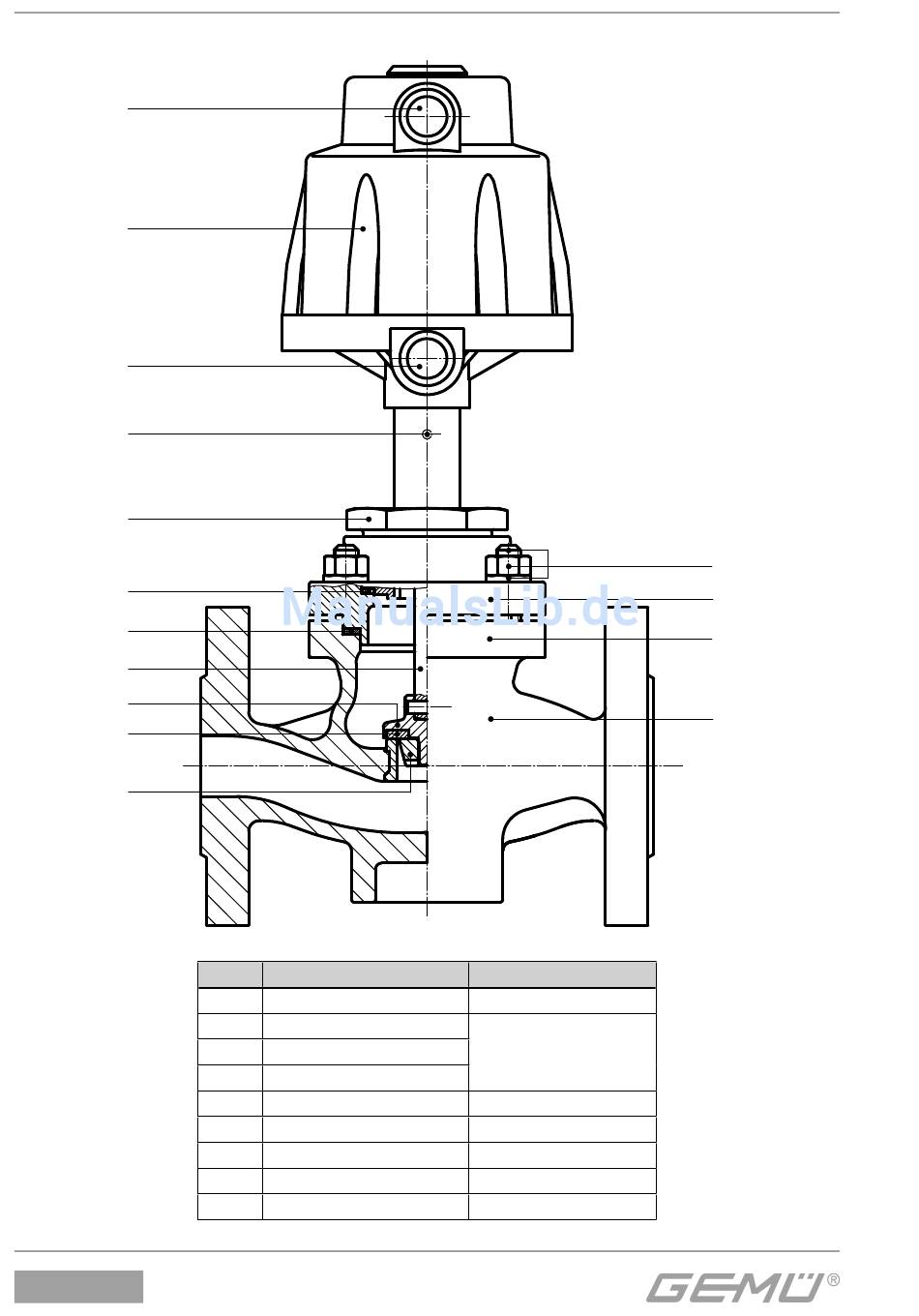

Schnittbilder und Ersatzteile

Anschluss 4 /
Entlüftung bei
Steuer-
funktion 1
A
Anschluss 2 /
Entlüftung bei
Steuer-
funktion 2
Leckage-
bohrung
a
4
30
b
c
14
d
512
Pos. Benennung
1 Ventilkörper
4 Dichtring
14 Sitzdichtung
30 Dichtring
A Antrieb
a Überwurfmutter
b Spindel
c Ventilteller
d Tellerscheibe
GEMÜ 512 mit Sitz-
dichtung aus PTFE
Bestellbezeichnung
K 500...
}
512...SVS...
9512
-
-
-
-
14 / 36
Befestigungsteile
Antriebsflansch
Ventilkörper-
flansch
1
