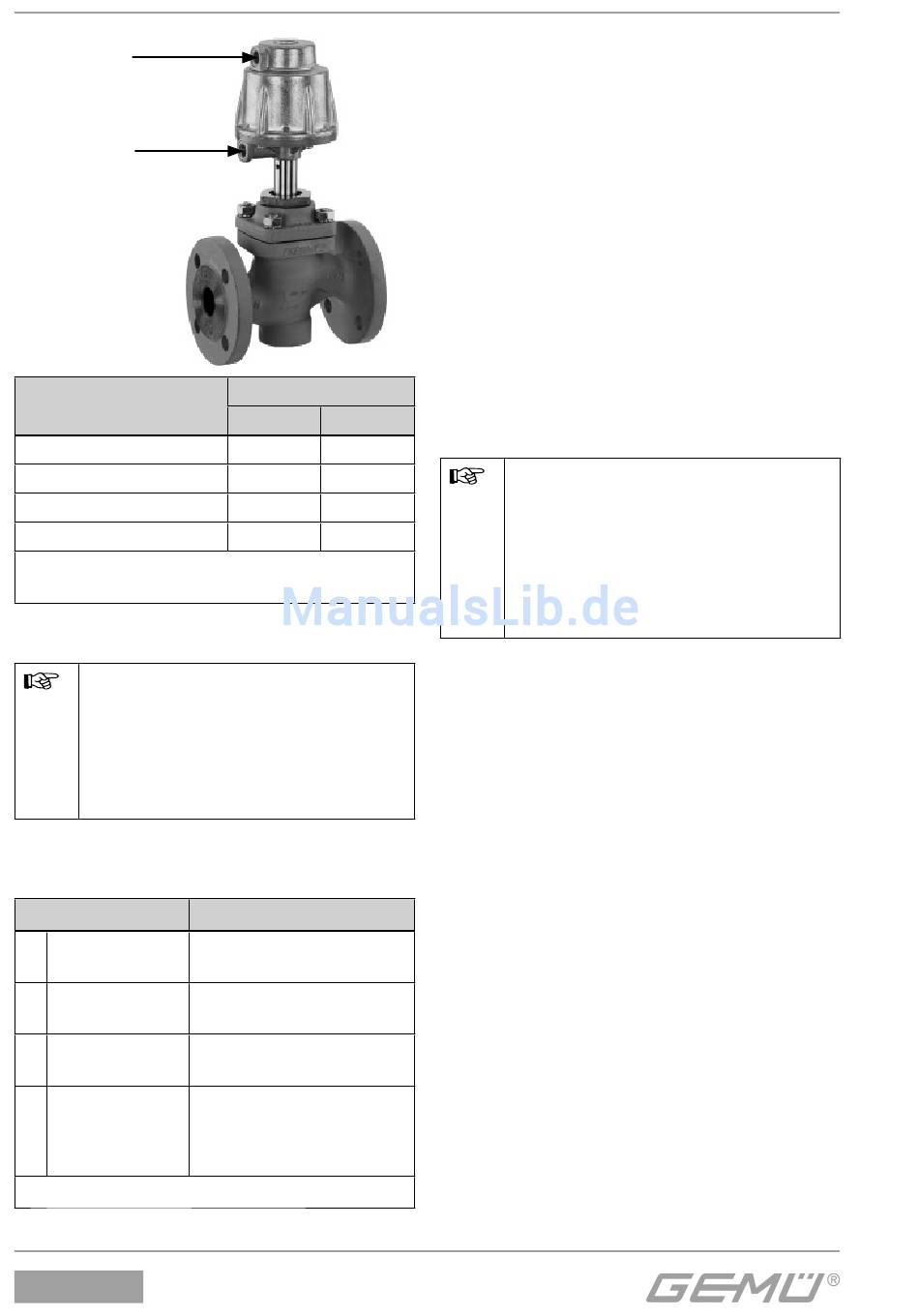

Anschluss 4
Anschluss 2
Steuerfunktion
1 (NC)
2 (NO)
3 (DA)
8 (in Ruhestellung geöffnet)
+ = vorhanden / - = nicht vorhanden
(Anschlüsse 2 / 4 siehe Bild oben)
11.3 Steuermedium anschließen
Wichtig:
Steuermediumleitungen
spannungs- und knickfrei
montieren!
Je nach Anwendung geeignete
Anschlussstücke verwenden.
Gewinde der Steuermediumanschlüsse:
G1/4
Steuerfunktion
Federkraft ge-
1
schlossen (NC)
Federkraft
2
geöffnet (NO)
Beidseitig
3
angesteuert (DA)
Beidseitig
angesteuert
8
(in Ruhestellung
geöffnet)
Anschlüsse 2 / 4 siehe Bild oben
512
Anschlüsse
2 4
+ -
- +
+ +
+ +
Anschlüsse
2: Steuermedium (Öffnen)
4: Steuermedium (Schließen)
2: Steuermedium (Öffnen)
4: Steuermedium (Schließen)
2: Steuermedium (Öffnen)
4: Steuermedium (Schließen)
12 Montage / Demontage von
Ersatzteilen
Siehe auch Kapitel 11.1 "Montage des
Ventils" und Kapitel 20 "Schnittbilder und
Ersatzteile".
12.1 Demontage Antrieb und
Dichtring 30
1. Antrieb A in Off en-Position bringen.
2. Befestigungsteile lösen und entfernen.
3. Antrieb A mit Antriebsfl ansch vom
Ventilkörperfl ansch abheben.
4. Antrieb A in Geschlossen-Position
bringen.
5. Dichtring 30 aus Ventilkörperfl ansch
entnehmen.
Wichtig:
Nach Demontage alle Teile von
Verschmutzungen reinigen (Teile
dabei nicht beschädigen). Teile
auf Beschädigung prüfen, ggf.
auswechseln (nur Originalteile von
GEMÜ verwenden).
12.2

Auswechseln der Sitzdichtung

1. Antrieb A demontieren wie in Kapitel
12.1, Punkte 1-5 beschrieben.
2. Tellerscheibe d an der Spindel b lösen
(Spindel b mit geeignetem Werkzeug,
das die Spindeloberfl äche nicht
beschädigt, festhalten).
3. Sitzdichtung 14 entnehmen.
4. Alle Teile reinigen, dabei nicht zerkratzen
oder beschädigen.
5. Neue Sitzdichtung 14 einlegen.
6. Geeignetes Schraubensicherungsmittel
auf Gewinde von Spindel b auftragen.
7. Tellerscheibe d ansetzen (Spindel b
mit geeignetem Werkzeug, das die
Spindeloberfl äche nicht beschädigt,
festhalten) und fest ziehen.
8. Antrieb A montieren wie in Kapitel 12.3,
Punkt 1-5 beschrieben.
10 / 36
