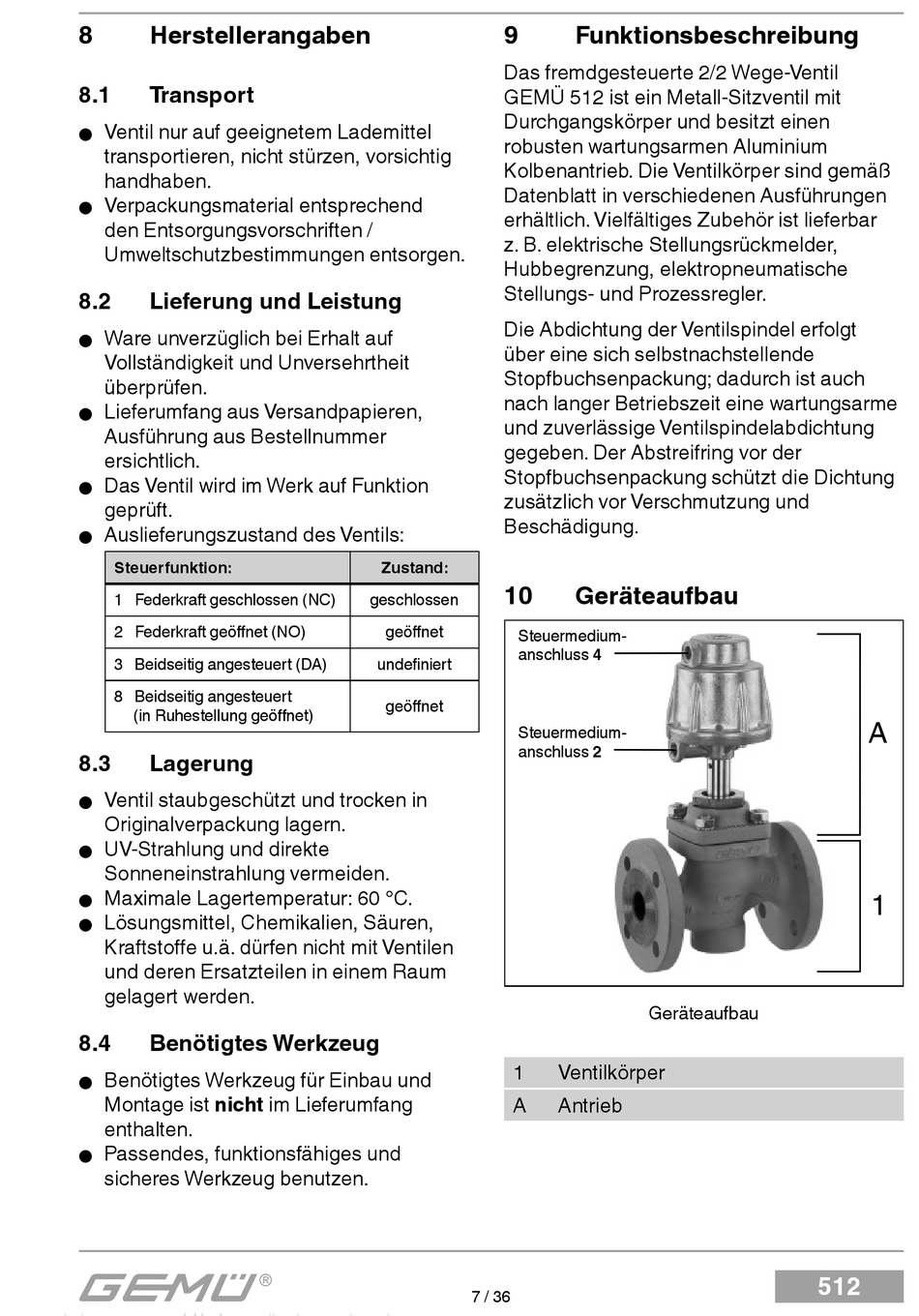

Herstellerangaben; Transport; Lieferung Und Leistung; Lagerung - Gemü 512 Original Einbau- Und Montageanleitung

8

Herstellerangaben

8.1

Transport

Ventil nur auf geeignetem Lademittel
G
transportieren, nicht stürzen, vorsichtig
handhaben.
Verpackungsmaterial entsprechend
G
den Entsorgungsvorschriften /
Umweltschutzbestimmungen entsorgen.
8.2

Lieferung und Leistung

Ware unverzüglich bei Erhalt auf
G
Vollständigkeit und Unversehrtheit
überprüfen.
Lieferumfang aus Versandpapieren,
G
Ausführung aus Bestellnummer
ersichtlich.
Das Ventil wird im Werk auf Funktion
G
geprüft.
Auslieferungszustand des Ventils:
G
Steuerfunktion:
1 Federkraft geschlossen (NC)
2 Federkraft geöffnet (NO)
3 Beidseitig angesteuert (DA)
8 Beidseitig angesteuert
(in Ruhestellung geöffnet)
8.3

Lagerung

Ventil staubgeschützt und trocken in
G
Originalverpackung lagern.
UV-Strahlung und direkte
G
Sonneneinstrahlung vermeiden.
Maximale Lagertemperatur: 60 °C.
G
Lösungsmittel, Chemikalien, Säuren,
G
Kraftstoff e u.ä. dürfen nicht mit Ventilen
und deren Ersatzteilen in einem Raum
gelagert werden.
8.4 Benötigtes Werkzeug
Benötigtes Werkzeug für Einbau und
G
Montage ist nicht im Lieferumfang
enthalten.
Passendes, funktionsfähiges und
G
sicheres Werkzeug benutzen.
9
Das fremdgesteuerte 2/2 Wege-Ventil
GEMÜ 512 ist ein Metall-Sitzventil mit
Durchgangskörper und besitzt einen
robusten wartungsarmen Aluminium
Kolbenantrieb. Die Ventilkörper sind gemäß
Datenblatt in verschiedenen Ausführungen
erhältlich. Vielfältiges Zubehör ist lieferbar
z. B. elektrische Stellungsrückmelder,
Hubbegrenzung, elektropneumatische
Stellungs- und Prozessregler.
Die Abdichtung der Ventilspindel erfolgt
über eine sich selbstnachstellende
Stopfbuchsenpackung; dadurch ist auch
nach langer Betriebszeit eine wartungsarme
und zuverlässige Ventilspindelabdichtung
gegeben. Der Abstreifring vor der
Stopfbuchsenpackung schützt die Dichtung
zusätzlich vor Verschmutzung und
Beschädigung.
Zustand:
10
geschlossen
geöffnet
Steuermedium-
anschluss 4
undefiniert
geöffnet
Steuermedium-
anschluss 2
1
A
7 / 36

Funktionsbeschreibung

Geräteaufbau
Geräteaufbau
Ventilkörper
Antrieb
A
1
