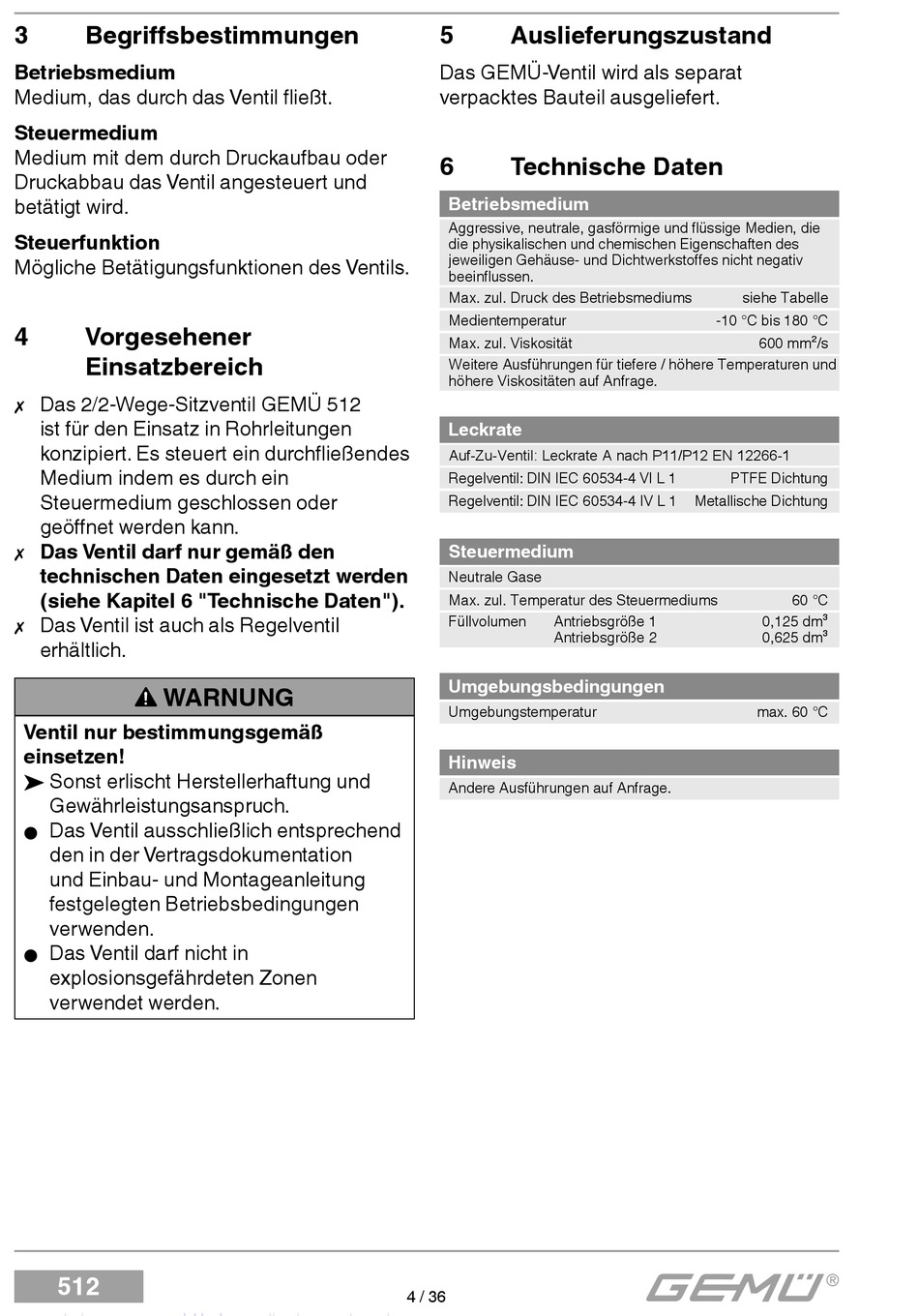

3 Begriffsbestimmungen
Betriebsmedium
Medium, das durch das Ventil fließt.
Steuermedium
Medium mit dem durch Druckaufbau oder
Druckabbau das Ventil angesteuert und
betätigt wird.
Steuerfunktion
Mögliche Betätigungsfunktionen des Ventils.
4 Vorgesehener
Einsatzbereich
Das 2/2-Wege-Sitzventil GEMÜ 512

ist für den Einsatz in Rohrleitungen
konzipiert. Es steuert ein durchfl ießendes
Medium indem es durch ein
Steuermedium geschlossen oder
geöff net werden kann.
Das Ventil darf nur gemäß den

technischen Daten eingesetzt werden
(siehe Kapitel 6 "Technische Daten").
Das Ventil ist auch als Regelventil

erhältlich.
WARNUNG
Ventil nur bestimmungsgemäß
einsetzen!
® Sonst erlischt Herstellerhaftung und
Gewährleistungsanspruch.
Das Ventil ausschließlich entsprechend
G
den in der Vertragsdokumentation
und Einbau- und Montageanleitung
festgelegten Betriebsbedingungen
verwenden.
Das Ventil darf nicht in
G
explosionsgefährdeten Zonen
verwendet werden.
512
5

Auslieferungszustand

Das GEMÜ-Ventil wird als separat
verpacktes Bauteil ausgeliefert.
6

Technische Daten

Betriebsmedium
Aggressive, neutrale, gasförmige und flüssige Medien, die
die physikalischen und chemischen Eigenschaften des
jeweiligen Gehäuse- und Dichtwerkstoffes nicht negativ
beeinflussen.
Max. zul. Druck des Betriebsmediums
Medientemperatur
Max. zul. Viskosität
Weitere Ausführungen für tiefere / höhere Temperaturen und
höhere Viskositäten auf Anfrage.
Leckrate
Auf-Zu-Ventil: Leckrate A nach P11/P12 EN 12266-1
Regelventil: DIN IEC 60534-4 VI L 1
Regelventil: DIN IEC 60534-4 IV L 1
Steuermedium
Neutrale Gase
Max. zul. Temperatur des Steuermediums
Füllvolumen Antriebsgröße 1
Antriebsgröße 2
Umgebungsbedingungen
Umgebungstemperatur
Hinweis
Andere Ausführungen auf Anfrage.
4 / 36
siehe Tabelle
-10 °C bis 180 °C
600 mm²/s
PTFE Dichtung
Metallische Dichtung
60 °C
0,125 dm³
0,625 dm³
max. 60 °C
