4 Herstellerangaben

4.1 Transport

Ventil nur auf geeignetem Lademittel trans-
portieren, nicht stürzen, vorsichtig handha-
ben. Auspacken und danach als erstes
Betriebsanleitung lesen. Ventil ist in Papp-
karton verpackt. Dieser kann dem Papier-
recycling zugeführt werden.

4.2 Lieferung und Leistung

Ware unverzüglich bei Erhalt auf Vollständig-
keit und Unversehrtheit überprüfen.
Lieferumfang aus Versandpapieren, Ausfüh-
rung aus Bestellnummer ersichtlich.
Auslieferungszustand des Ventils:
Steuerfunktion:
1 (Federkraft geschlossen)
2 (Federkraft geöffnet)
3 (Beidseitig angesteuert)
Das Ventil wird im Werk auf Funktion geprüft.

4.3 Lagerung

Ventil trocken in Originalverpackung lagern.
UV-Strahlung und direkte Sonneneinstrah-
lung vermeiden. Maximale Lagertemperatur
+60° C.
4.4 Benötigtes Werkzeug
Benötigtes Werkzeug für Einbau und Monta-
ge ist nicht im Lieferumfang enthalten!
Passendes, funktionsfähiges und sicheres
Werkzeug benutzen!
5 Einbau
Eignung des Ventils für jeweiligen Einsatzfall
sicherstellen. Das Ventil muss für die
Betriebsbedingungen des Rohrleitungs-
systems (Medium, Mediumskonzentration,
Temperatur und Druck) sowie die jeweiligen
Umgebungsbedingungen geeignet sein.
Technische Daten des Ventils und der Werk-
stoffe prüfen.
554

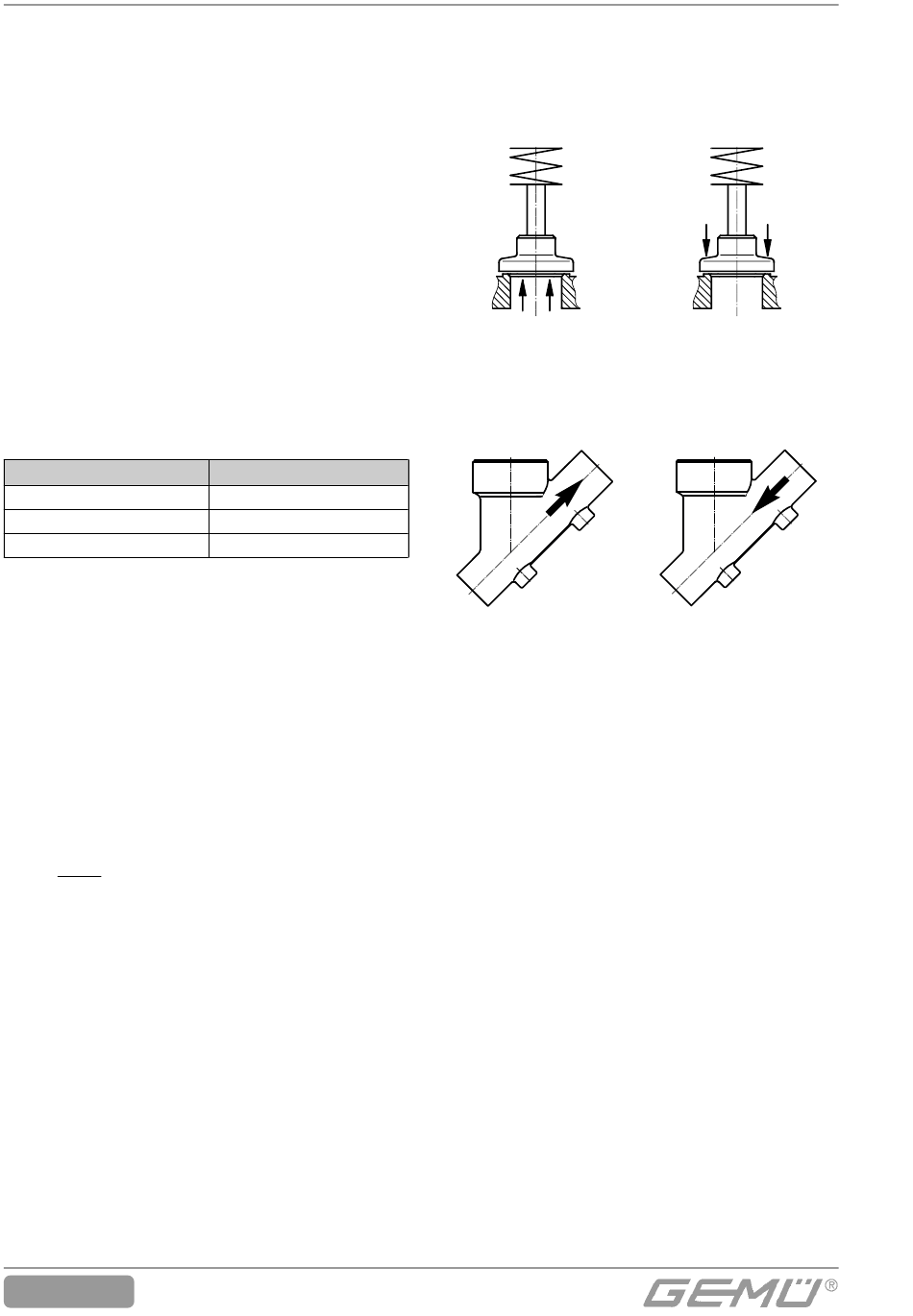

5.1 Allgemeine Hinweise zum
Durchflussrichtung beachten!
Durchflussrichtung:
Die Durchflussrichtung ist durch einen Pfeil
auf dem Ventilkörper gekennzeichnet:
Zustand:
geschlossen
geöffnet
undefiniert
* Zu bevorzugende Durchflussrichtung bei
5.2 Einbau der GEMÜ-Ventile je
Schraubverbindungen / Clampanschluss:
- Schraubverbindungen entsprechend der
- Bei Montage der Clampanschlüsse entspre-
- Je nach Verwendungszweck und Ausfüh-
Schweißstutzen:
- Antrieb zum Einschweißen des Körpers
- Schweißtechnische Normen einhalten!
- Beschreibung unter Kapitel 10 Montage /
6/28
Einbau
gegen den Teller*
Antriebe 0, 1, 2
Antriebe 0, 1, 2
inkompressiblen, flüssigen Medien um
„Wasserschläge" zu vermeiden
nach Körper
gültigen Normen in Rohr einschrauben.
chende Dichtung zwischen Körper und
Rohranschluss einlegen und mit Klammer
verbinden
rung der Verbindung geeignetes Dichtmate-
rial verwenden (Dichtmaterial sowie die
Klammer der Clampanschlüsse sind nicht im
Lieferumfang enthalten).
demontieren.
Demontage von Ersatzteilen.
mit dem Teller
Antriebe 3, 4
Antriebe 3, 4
