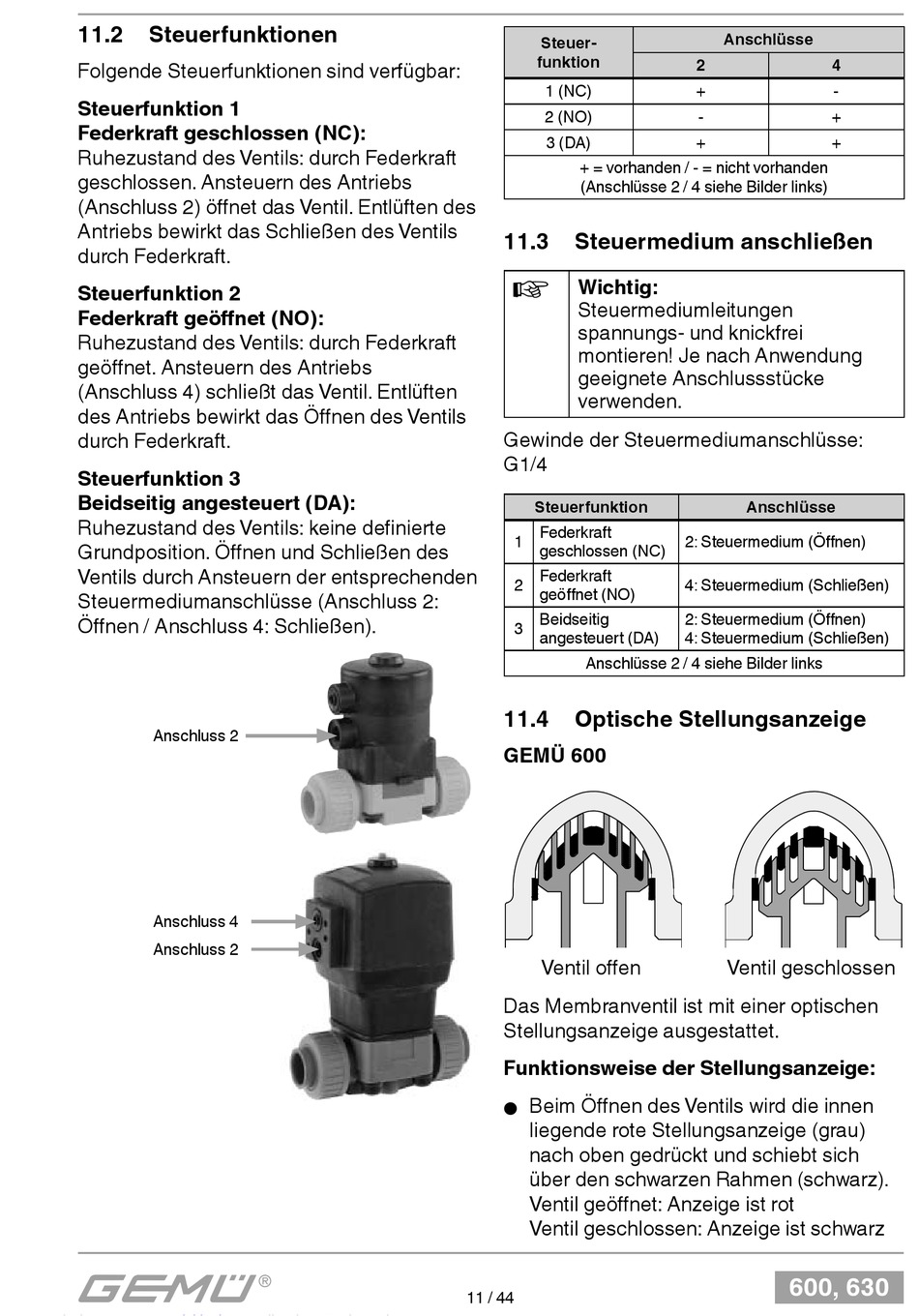

11.2

Steuerfunktionen

Folgende Steuerfunktionen sind verfügbar:
Steuerfunktion 1
Federkraft geschlossen (NC):
Ruhezustand des Ventils: durch Federkraft
geschlossen. Ansteuern des Antriebs
(Anschluss 2) öff net das Ventil. Entlüften des
Antriebs bewirkt das Schließen des Ventils
durch Federkraft.
Steuerfunktion 2
Federkraft geöff net (NO):
Ruhezustand des Ventils: durch Federkraft
geöff net. Ansteuern des Antriebs
(Anschluss 4) schließt das Ventil. Entlüften
des Antriebs bewirkt das Öff nen des Ventils
durch Federkraft.
Steuerfunktion 3
Beidseitig angesteuert (DA):
Ruhezustand des Ventils: keine defi nierte
Grundposition. Öff nen und Schließen des
Ventils durch Ansteuern der entsprechenden
Steuermediumanschlüsse (Anschluss 2:
Öff nen / Anschluss 4: Schließen).
Anschluss 2
Anschluss 4
Anschluss 2
Steuer-
funktion
1 (NC)
2 (NO)
3 (DA)
+ = vorhanden / - = nicht vorhanden
(Anschlüsse 2 / 4 siehe Bilder links)
11.3 Steuermedium anschließen
Wichtig:
Steuermediumleitungen
spannungs- und knickfrei
montieren! Je nach Anwendung
geeignete Anschlussstücke
verwenden.
Gewinde der Steuermediumanschlüsse:
G1/4
Steuerfunktion
Federkraft
1
geschlossen (NC)
Federkraft
2
geöff net (NO)
Beidseitig
3
angesteuert (DA)
Anschlüsse 2 / 4 siehe Bilder links
11.4

Optische Stellungsanzeige

GEMÜ 600
Ventil off en
Das Membranventil ist mit einer optischen
Stellungsanzeige ausgestattet.

Funktionsweise der Stellungsanzeige:

Beim Öff nen des Ventils wird die innen
G
liegende rote Stellungsanzeige (grau)
nach oben gedrückt und schiebt sich
über den schwarzen Rahmen (schwarz).
Ventil geöff net: Anzeige ist rot
Ventil geschlossen: Anzeige ist schwarz
11 / 44
Anschlüsse
2 4
+ -
- +
+ +
Anschlüsse
2: Steuermedium (Öff nen)
4: Steuermedium (Schließen)
2: Steuermedium (Öff nen)
4: Steuermedium (Schließen)
Ventil geschlossen
600, 630
