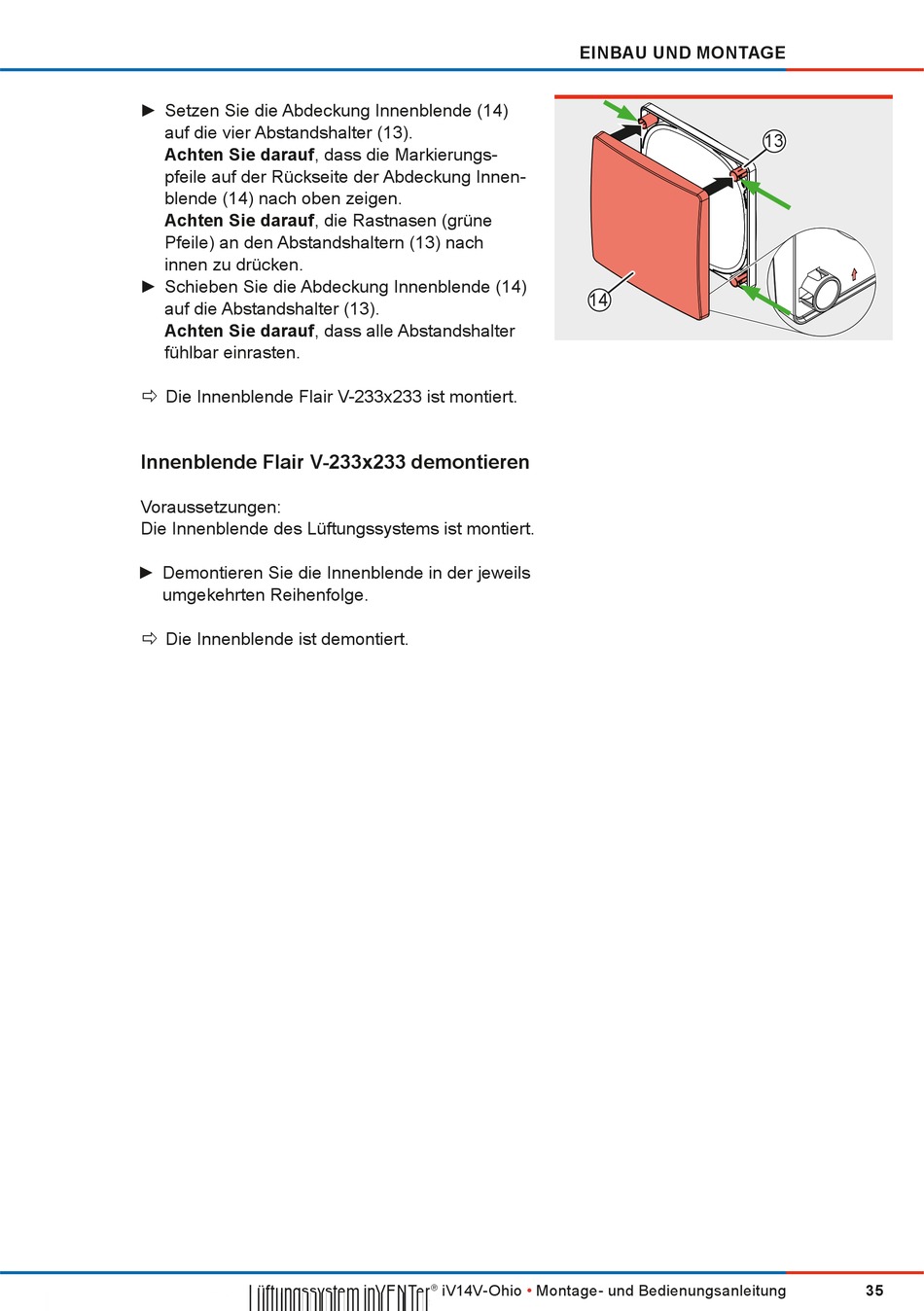

► Setzen Sie die Abdeckung Innenblende (14)
auf die vier Abstandshalter (13).
Achten Sie darauf, dass die Markierungs-
pfeile auf der Rückseite der Abdeckung Innen-
blende (14) nach oben zeigen.
Achten Sie darauf, die Rastnasen (grüne
Pfeile) an den Abstandshaltern (13) nach
innen zu drücken.
► Schieben Sie die Abdeckung Innenblende (14)
auf die Abstandshalter (13).
Achten Sie darauf, dass alle Abstandshalter
fühlbar einrasten.
Ö
Ö
Die Innenblende Flair V-233x233 ist montiert.
Innenblende Flair V-233x233 demontieren
Voraussetzungen:
Die Innenblende des Lüftungssystems ist montiert.
► Demontieren Sie die Innenblende in der jeweils
umgekehrten Reihenfolge.
Ö
Ö
Die Innenblende ist demontiert.
