Wandeinbauhülse montieren
Voraussetzungen:
Die Wandöffnung
Das Kabel Regler ist verlegt.

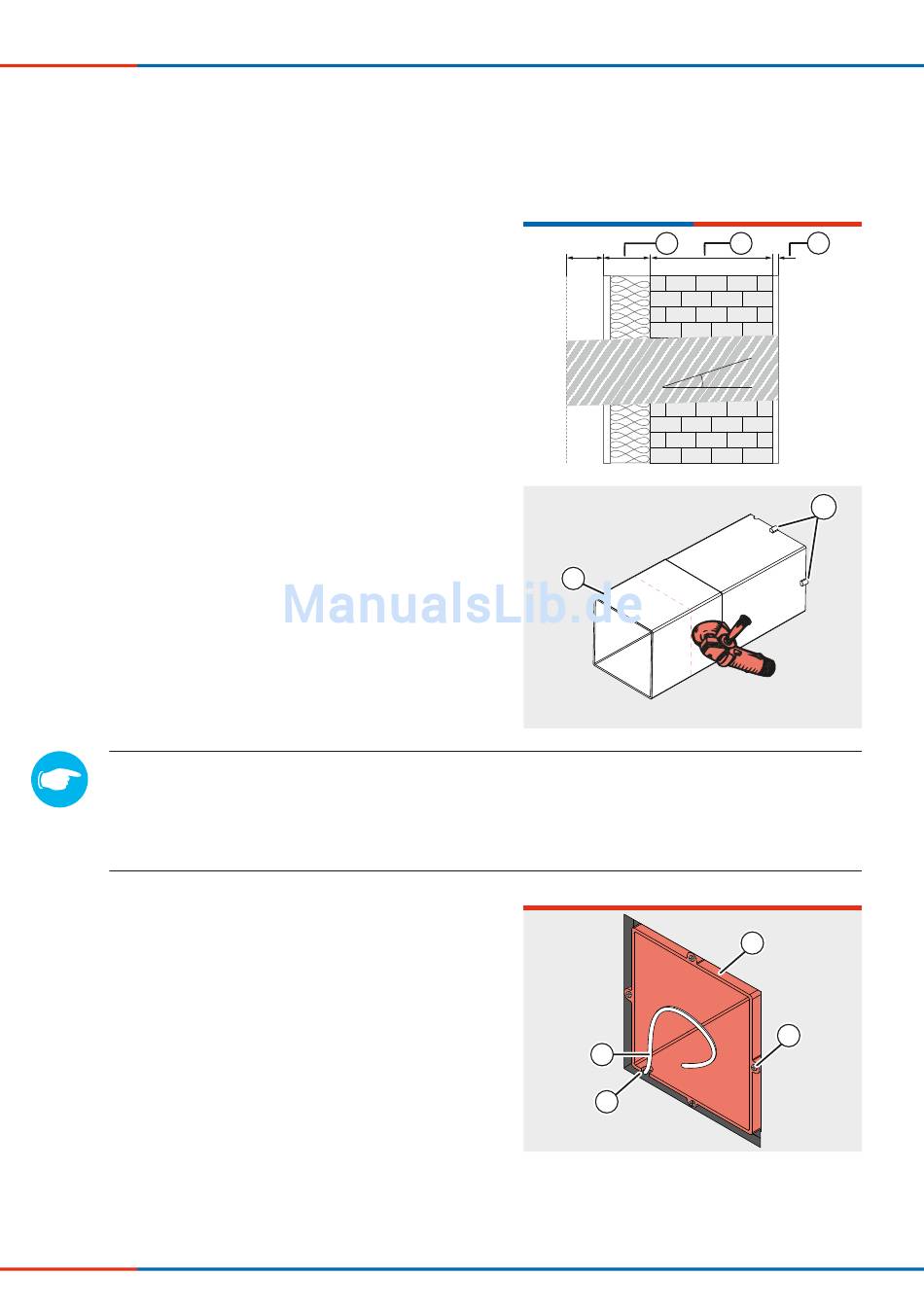

► Ermitteln Sie die exakte Wandstärke + 100 mm.
Achten Sie darauf, die Dicke von Außenputz
und evtl. Dämmung (1), Mauerwerk (2) und
Innenputz (3) zu addieren.
Achten Sie darauf, dass die Wandeinbauhülse
außenwandseitig einen Überstand von 100 mm
aufweist.
► Schneiden Sie die Wandeinbauhülse (5) auf
das ermittelte Maß + 100 mm Überstand zu.
Achten Sie darauf, die Befestigungs-
elemente (4) nicht wegzuschneiden.
TIPP
Setzen Sie die Wandeinbauhülse nicht zu tief in die Wandöffnung ein, da sonst ein Anbringen
der Innenblende nicht mehr möglich ist. Beachten Sie beim Einsetzen der Wandeinbauhülse die
Stärke des Innenputzes.
Achten Sie auch darauf, dass die Befestigungselemente in Richtung Innenraum zeigen.
► Setzen Sie die Wandeinbauhülse (6) vom
Innenraum aus in die Wandöffnung ein.
Achten Sie darauf, dass die Befestigungs-
elemente (7) in Richtung Innenraum zeigen.
Achten Sie darauf, dass sich die
Aussparung (8) für das Kabel Regler im
Winkel von 45° links unten oder rechts oben
beindet.
► Führen Sie das Kabel Regler (9) durch die
Aussparung (8) in die Wandeinbauhülse (6).
24
Lüftungssystem inVENTer
□
200 mm ist fertig gestellt.
•
®
iV14V-Ohio
100
5
9
Montage- und Bedienungsanleitung
1
2
1 – 2°
6
8
3
4
7
