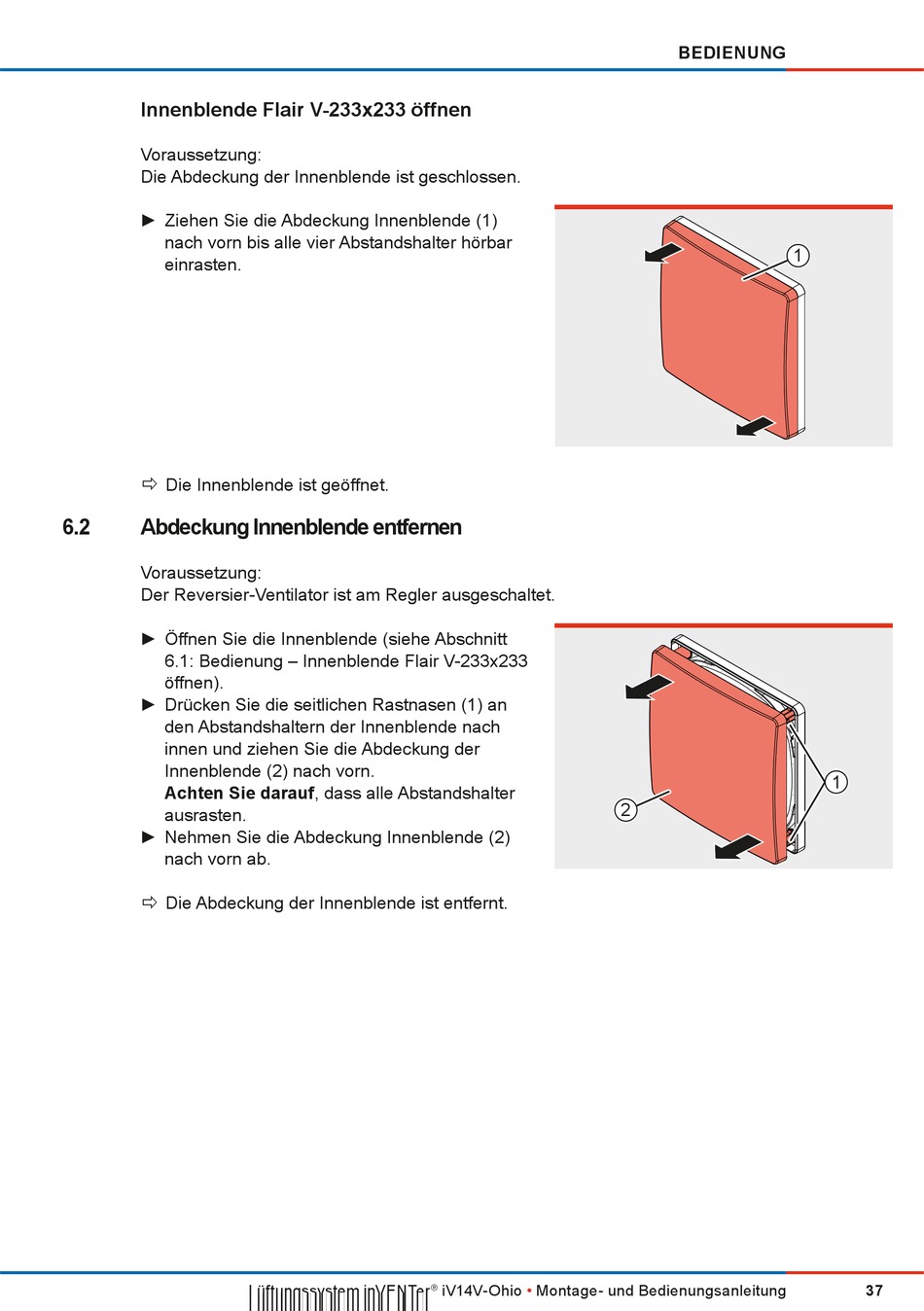

Innenblende Flair V-233x233 öffnen
Voraussetzung:
Die Abdeckung der Innenblende ist geschlossen.
► Ziehen Sie die Abdeckung Innenblende (1)
nach vorn bis alle vier Abstandshalter hörbar
einrasten.
Ö
Ö
Die Innenblende ist geöffnet.
6.2

Abdeckung Innenblende entfernen

Voraussetzung:
Der Reversier-Ventilator ist am Regler ausgeschaltet.
► Öffnen Sie die Innenblende (siehe Abschnitt
6.1: Bedienung ‒ Innenblende Flair V-233x233
öffnen).
► Drücken Sie die seitlichen Rastnasen (1) an
den Abstandshaltern der Innenblende nach
innen und ziehen Sie die Abdeckung der
Innenblende (2) nach vorn.
Achten Sie darauf, dass alle Abstandshalter
ausrasten.
► Nehmen Sie die Abdeckung Innenblende (2)
nach vorn ab.
Ö
Ö
Die Abdeckung der Innenblende ist entfernt.
Lüftungssystem inVENTer
•
® iV14V-Ohio Montage- und Bedienungsanleitung
