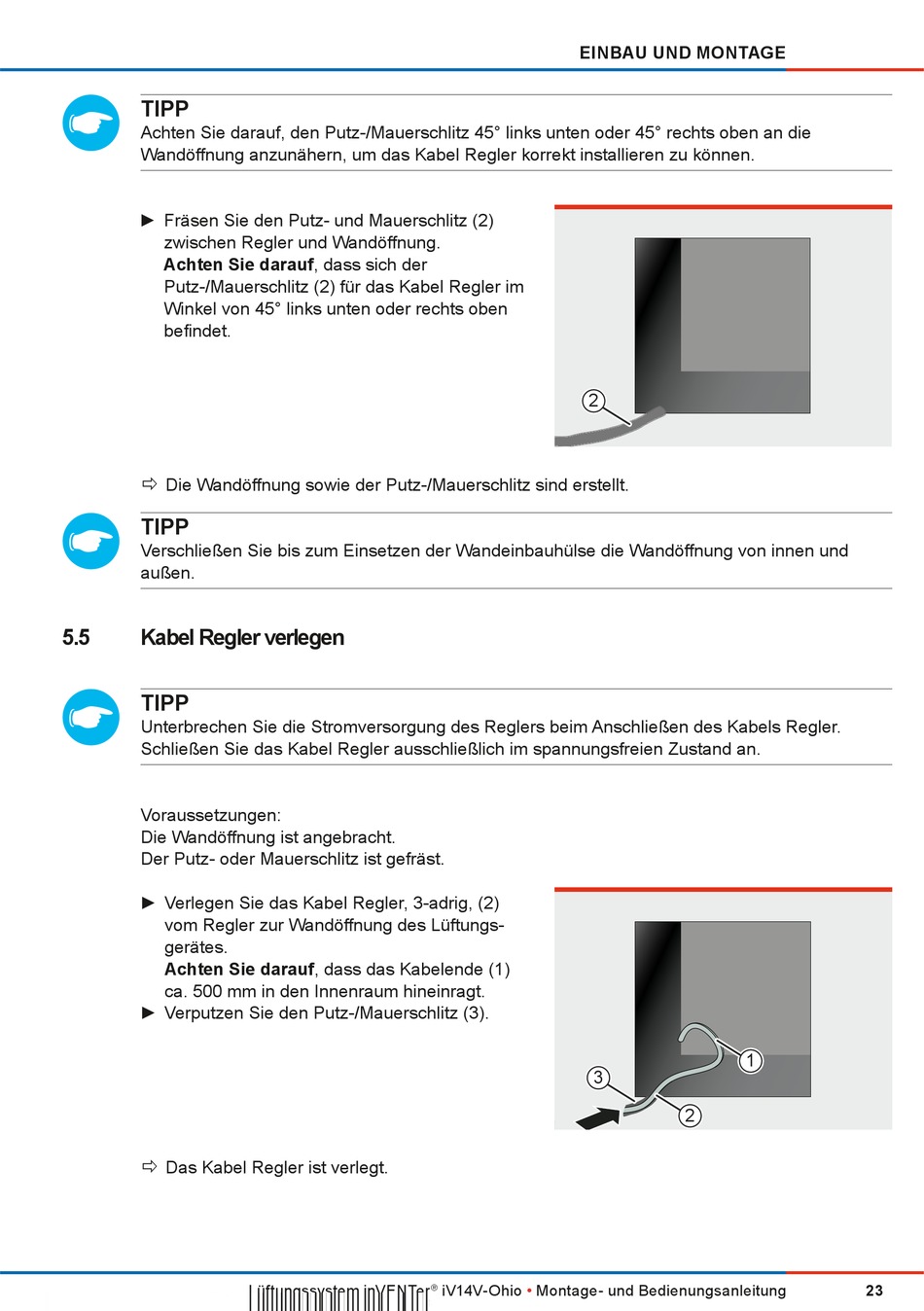

TIPP
Achten Sie darauf, den Putz-/Mauerschlitz 45° links unten oder 45° rechts oben an die
Wandöffnung anzunähern, um das Kabel Regler korrekt installieren zu können.
► Fräsen Sie den Putz- und Mauerschlitz (2)
zwischen Regler und Wandöffnung.
Achten Sie darauf, dass sich der
Putz-/Mauerschlitz (2) für das Kabel Regler im
Winkel von 45° links unten oder rechts oben
beindet.
Die Wandöffnung sowie der Putz-/Mauerschlitz sind erstellt.
Ö
Ö
TIPP
Verschließen Sie bis zum Einsetzen der Wandeinbauhülse die Wandöffnung von innen und
außen.
5.5
Kabel Regler verlegen
TIPP
Unterbrechen Sie die Stromversorgung des Reglers beim Anschließen des Kabels Regler.
Schließen Sie das Kabel Regler ausschließlich im spannungsfreien Zustand an.
Voraussetzungen:
Die Wandöffnung ist angebracht.
Der Putz- oder Mauerschlitz ist gefräst.
► Verlegen Sie das Kabel Regler, 3-adrig, (2)
vom Regler zur Wandöffnung des Lüftungs-
gerätes.
Achten Sie darauf, dass das Kabelende (1)
ca. 500 mm in den Innenraum hineinragt.
► Verputzen Sie den Putz-/Mauerschlitz (3).
Ö
Ö
Das Kabel Regler ist verlegt.
Lüftungssystem inVENTer
EINBAU UND MoNTAGE
2
3
•
®
iV14V-Ohio
Montage- und Bedienungsanleitung
1
2
23
