Anschluss Zuluft-Betrieb/Abluft-Betrieb
7
6
Start-Richtung Abluft
Klemmschrauben sichtbar

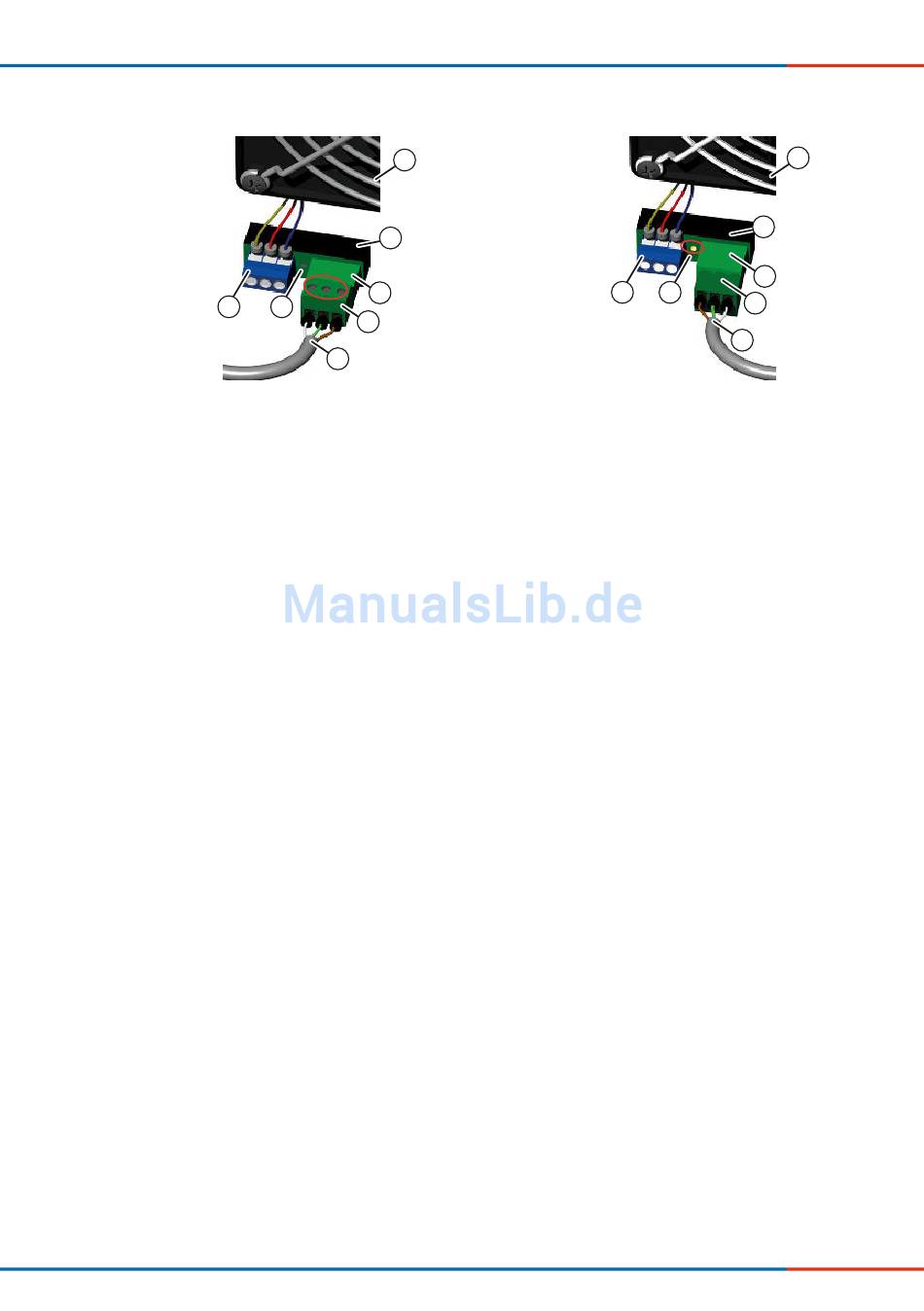

Abbildung 15: Start-Einstellungen: Steckerposition Abluft/Zuluft
1 Reversier-Ventilator
2 Stecker-Bus 4.0
3 Steckerbuchse
Die Laufrichtung des Reversier-Ventilators ist abhängig von der Ausrichtung der Klemm-
schrauben des Steckers.
Start-Anordnung
Im Abluft-Betrieb sind die Klemmschrauben des grünen Steckers nach oben gerichtet und
sichtbar. Die Leuchtdiode leuchtet nicht.
(siehe Abb. 15: Start-Einstellungen: Start-Richtung Abluft)
Im Zuluft-Betrieb ist der grüne Stecker gedreht. Die Klemmschrauben sind nach unten gerichtet
und nicht sichtbar. Die Leuchtdiode leuchtet.
(siehe Abb. 15: Start-Einstellungen: Start-Richtung Zuluft)
Lüftungssystem inVENTer
1
2
3
4
5
4 Stecker Regler
5 Kabel Regler
6 Leuchtdiode
®
iV14V-Ohio
ELEKTRISCHER ANSCHLUSS
7
6
Start-Richtung Zuluft
Klemmschrauben nicht sichtbar
7 Anschlussklemme
•
Montage- und Bedienungsanleitung
1
2
3
4
5
Ventilator
