EINBAU UND MoNTAGE
TIPP
Achten Sie vor dem Befestigen des Dichtungsbandes auf dem Neopor
te der Wetterschutzhaube darauf, dass sich der silberfarbene Markierungspunkt auf der
Vorderseite oben beindet.

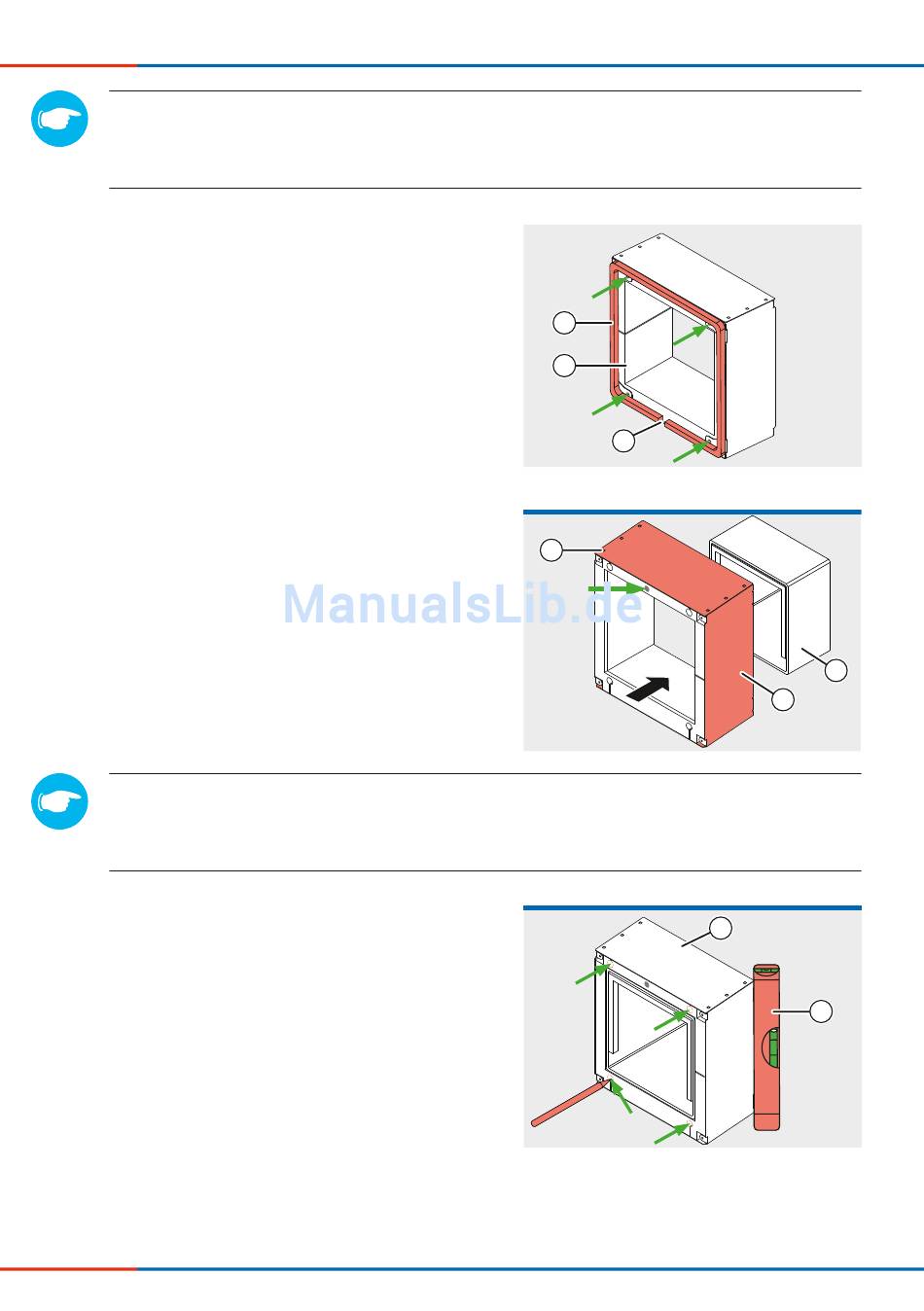

► Befestigen Sie das Dichtungsband, 9 mm, (5)
umlaufend an der Außenkante auf dem außen-
wandseitigen Neopor
Achten Sie darauf, dass sich der silberfarbene
Markierungspunkt auf der gegenüberliegenden
Seite (Vorderseite) oben beindet.
Achten Sie darauf, dass das Dichtungs-
band (5) unten mittig eine Aussparung (3) von
10 mm hat.
Achten Sie darauf, die Bohrungen der Befesti-
gungslaschen (grüne Pfeile) nicht abzudichten.
► Schieben Sie die Metallhülse mit dem
®
Neopor
-Einsatz (7) über die aus der Außen-
wand herausragende Wandeinbauhülse (6).
Achten Sie darauf, dass der silberfarbene
Markierungspunkt (grüner Pfeil) auf der Hülse
von der Außenwand weg zeigt und sich oben
beindet (die Schweißpunkte (8) der Metallhülse
beinden sich oben).
Achten Sie darauf, dass das Gefälle von der
Außenwand weg führt.
TIPP
Nutzen Sie beim Anbringen der Metallhülse Wetterschutzhaube Ohio an Außenwände mit Däm-
mung Dämmstoffdübel zur Befestigung. Diese sind nicht im Lieferumfang enthalten, sie sind
optional erhältlich.
► Richten Sie die Metallhülse Wetterschutz-
haube (9) mit einer Wasserwaage (10) aus.
► Markieren Sie die vier Bohrungen an der
Außenwand (grüne Pfeile).
► Bringen Sie die vier Bohrungen mit
Ø 8 mm, min. 50 mm tief an.
► Setzen Sie die Dübel ein.
► Verschrauben Sie die Metallhülse Wetter-
schutzhaube (9) mit 4 Schrauben in den
Dübeln an der fertig gestellten Außenwand.
28
Lüftungssystem inVENTer
®
-Einsatz (4).
•
®
iV14V-Ohio
Montage- und Bedienungsanleitung
®
-Einsatz an der Rücksei-
5
4
3
8
9
6
7
10
