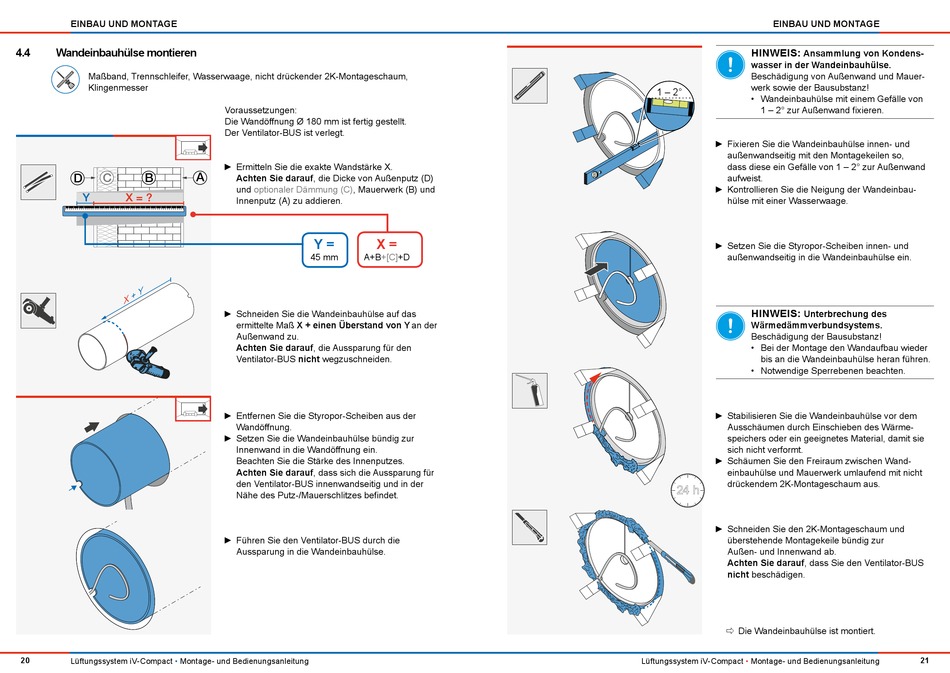

EINBAU UND MONTAGE
4.4 Wandeinbauhülse montieren
Maßband, Trennschleifer, Wasserwaage, nicht drückender 2K-Montageschaum,
Klingenmesser
D C B
Y X = ?
+ Y
X
20
Lüftungssystem iV-Compact • Montage- und Bedienungsanleitung
Voraussetzungen:
Die Wandöffnung Ø 180 mm ist fertig gestellt.
Der Ventilator-BUS ist verlegt.
► Ermitteln Sie die exakte Wandstärke X.
A
Achten Sie darauf, die Dicke von Außenputz (D)
und optionaler Dämmung (C), Mauerwerk (B) und
Innenputz (A) zu addieren.
Y =
45 mm A+B+[C]+D
► Schneiden Sie die Wandeinbauhülse auf das
ermittelte Maß X + einen Überstand von Y an der
Außenwand zu.
Achten Sie darauf, die Aussparung für den
Ventilator-BUS nicht wegzuschneiden.
► Entfernen Sie die Styropor-Scheiben aus der
Wandöffnung.
► Setzen Sie die Wandeinbauhülse bündig zur
Innenwand in die Wandöffnung ein.
Beachten Sie die Stärke des Innenputzes.
Achten Sie darauf, dass sich die Aussparung für
den Ventilator-BUS innenwandseitig und in der
Nähe des Putz-/Mauerschlitzes befindet.
► Führen Sie den Ventilator-BUS durch die
Aussparung in die Wandeinbauhülse.
X =
EINBAU UND MONTAGE
HINWEIS:
Ansammlung von Kondens-
wasser in der Wandeinbauhülse.
Beschädigung von Außenwand und Mauer-
werk sowie der Bausubstanz!
1 – 2°
• Wandeinbauhülse mit einem Gefälle von
1 – 2° zur Außenwand fixieren.
► Fixieren Sie die Wandeinbauhülse innen- und
außenwandseitig mit den Montagekeilen so,
dass diese ein Gefälle von 1 – 2° zur Außenwand
aufweist.
► Kontrollieren Sie die Neigung der Wandeinbau-
hülse mit einer Wasserwaage.
► Setzen Sie die Styropor-Scheiben innen- und
außenwandseitig in die Wandeinbauhülse ein.
HINWEIS:
Unterbrechung des
Wärmedämmverbundsystems.
Beschädigung der Bausubstanz!
• Bei der Montage den Wandaufbau wieder
bis an die Wandeinbauhülse heran führen.
• Notwendige Sperrebenen beachten.
► Stabilisieren Sie die Wandeinbauhülse vor dem
Ausschäumen durch Einschieben des Wärme-
speichers oder ein geeignetes Material, damit sie
sich nicht verformt.
► Schäumen Sie den Freiraum zwischen Wand-
einbauhülse und Mauerwerk umlaufend mit nicht
drückendem 2K-Montageschaum aus.
24 h
► Schneiden Sie den 2K-Montageschaum und
überstehende Montagekeile bündig zur
Außen- und Innenwand ab.
Achten Sie darauf, dass Sie den Ventilator-BUS
nicht beschädigen.
Die Wandeinbauhülse ist montiert.

